A Пружинное уплотнение V-типаразработан для поддержания надежных характеристик уплотнения, когда обычные эластомерные уплотнения испытывают трудности с давлением, температурой, химическим воздействием, работой на низкой скорости или длительными периодами бездействия. Его V-образный уплотнительный профиль работает вместе с внутренним пружинным блоком для поддержания контакта с сопрягаемой поверхностью. Такая конструкция может обеспечить стабильные характеристики уплотнения в широком диапазоне промышленных условий эксплуатации.
В этой статье объясняется, как работают пружинные уплотнения V-типа, почему важно напряжение пружины, как выбор материала и пружины влияет на срок службы, где обычно используются эти уплотнения и как избежать распространенных проблем при установке и эксплуатации. Он также предоставляет практическую сравнительную таблицу и контрольный список устранения неполадок для инженеров, групп технического обслуживания, производителей оборудования и промышленных покупателей.

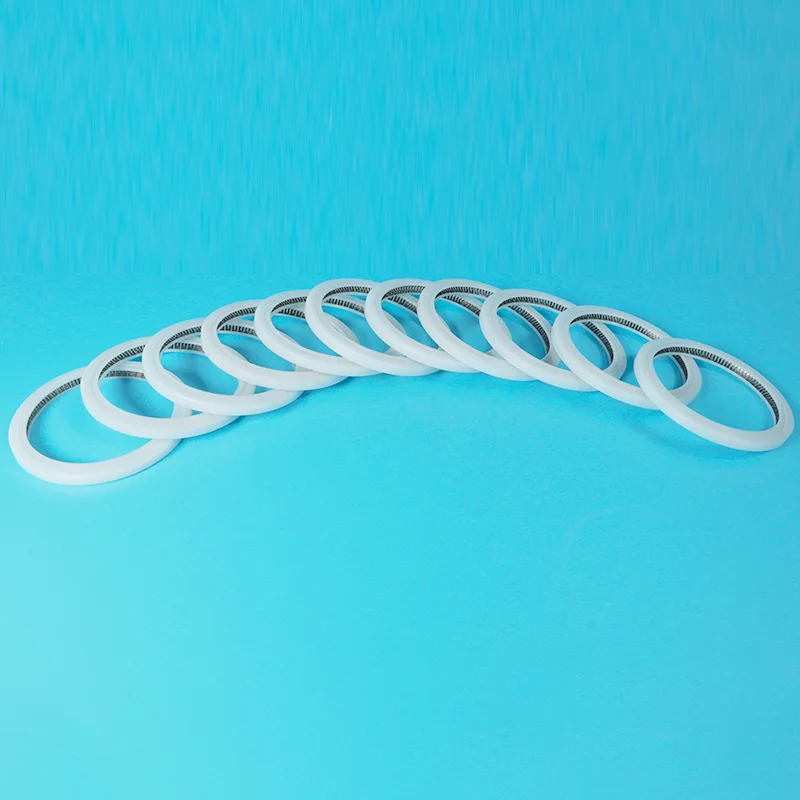

Пружинное уплотнение V-типа представляет собой прецизионный уплотнительный компонент, сочетающий в себе V-образный уплотнительный профиль с пружинным элементом. Уплотнение обычно изготавливается из высокоэффективного полимера, такого как ПТФЭ или модифицированного соединения ПТФЭ, а пружина обеспечивает непрерывную радиальную или осевую нагрузку на уплотнительную поверхность.
В отличие от обычного эластомерного уплотнения, поддержание уплотнительного контакта которого в значительной степени зависит от собственной эластичности, в пружинном уплотнении используется независимый механизм подачи энергии. Это делает конструкцию особенно полезной, когда уплотнительный материал имеет ограниченную эластичность или когда оборудование работает в сложных термических, химических или механических условиях.
V-образный профиль также может быть спроектирован для контроля контактного давления и приспособления к конкретной геометрии установки. В зависимости от применения уплотнение может быть предназначено для статического уплотнения, возвратно-поступательного движения, вращательного движения или особых условий давления.
Пружина является одним из важнейших функциональных элементов уплотнительной системы. Когда уплотнение установлено, пружина создает первоначальное контактное усилие между уплотнительной кромкой и сопрягаемой поверхностью. Эта сила помогает закрыть небольшие зазоры и поддерживать контакт до того, как давление в системе полностью установится.
Когда внутреннее давление в системе увеличивается, давление может воздействовать на профиль уплотнения и улучшать контактную силу в области уплотнения. Такое сочетание силы пружины и давления системы позволяет уплотнению сохранять стабильную поверхность уплотнения в изменяющихся условиях эксплуатации.
Конфигурацию пружины следует выбирать в соответствии с применением. Различные конструкции пружин могут обеспечивать разные характеристики нагрузки, характеристики трения и устойчивость к химическим или термическим воздействиям.
Геометрия пружинного уплотнения V-типа напрямую влияет на распределение усилия уплотнения. Хорошо спроектированный профиль может создать контролируемый контакт вдоль уплотняющей поверхности, не создавая ненужного трения.
Этот баланс особенно важен в динамических приложениях. Чрезмерное контактное давление может увеличить трение и выделение тепла, а недостаточное контактное давление может привести к утечке. V-образная конструкция обеспечивает полезную основу для адаптации профиля уплотнения к эксплуатационным требованиям оборудования.
| Особенность дизайна | Функциональная роль | Потенциальная выгода |
|---|---|---|
| V-образный профиль | Управляет уплотняющим контактом | Сбалансированная сила уплотнения |
| Весенний активатор | Поддерживает контактное давление | Улучшенное уплотнение при низком давлении |
| Полимерная оболочка | Отделяет среду от оборудования | Химическая и температурная стойкость |
Пружинные уплотнения часто выбираются, когда обычное эластомерное уплотнение не может обеспечить необходимое сочетание химической стойкости, температурной устойчивости, низкого трения и стабильности размеров.
Материалы на основе ПТФЭ могут обеспечить превосходную устойчивость ко многим агрессивным химикатам и технологическим жидкостям.
Специализированные полимерные соединения могут использоваться в приложениях, связанных с повышенными или быстро меняющимися температурами.
Правильно подобранные соединения ПТФЭ могут снизить трение и износ в системах динамических уплотнений.
Пружина компенсирует определенные изменения в контакте уплотнения, поскольку уплотнение срабатывает с течением времени.
Эти преимущества не означают, что любое пружинное уплотнение подходит для любой среды. Не менее важны правильный выбор материала, конструкция канавок, обработка поверхности, номинальное давление, температурный диапазон и способ установки.
Выбор материала следует начинать с реальных условий эксплуатации, а не только с формы уплотнения. Полимерная оболочка должна выдерживать технологическую среду, температуру, давление, трение и ожидаемое движение.
| Материал | Типичная сила | Общие соображения |
|---|---|---|
| Девственный ПТФЭ | Отличная химическая стойкость и низкое трение. | Может потребоваться усиление в тяжелых условиях износа. |
| Углеродистый ПТФЭ | Улучшенная износостойкость и стабильность размеров. | Совместимость соединений следует тщательно проверять. |
| Стеклонаполненный ПТФЭ | Улучшенные характеристики сжатия и износа. | Может увеличить износ сопрягаемых поверхностей в некоторых динамических системах. |
| Соединения на основе PEEK | Высокие механические и температурные характеристики | Более высокая стоимость материала и обработка для конкретного применения |
Материал пружины также имеет значение. В зависимости от химической среды, температуры и требуемой усталостной прочности можно рассмотреть возможность использования нержавеющей стали, коррозионностойких сплавов и других специализированных пружинных материалов.
Выбор уплотнения только по номинальному размеру является одной из наиболее частых причин плохой герметичности. Инженеры должны оценить всю рабочую среду.
Сочетание характеристик полимера и пружинного воздействия позволяет пружинным уплотнениям V-типа использоваться в широком спектре промышленных применений.
В приложениях с высокими требованиями уплотнение следует проверять в репрезентативных условиях эксплуатации, а не выбирать исключительно по описанию в каталоге.
Обычное эластомерное уплотнительное кольцо может быть экономичным и высокоэффективным решением для многих применений. Однако конструкции с пружинным питанием становятся привлекательными, когда условия эксплуатации превышают практические возможности стандартных эластомерных уплотнений.
| Фактор | Обычное эластомерное уплотнение | Пружинное уплотнение V-типа |
|---|---|---|
| Эластичность | Сильно зависит от свойств эластомера | Весна обеспечивает дополнительную энергию. |
| Химическая стойкость | Сильно зависит от типа эластомера | Отлично сочетается с подходящими соединениями ПТФЭ. |
| Трение | Зависит от материала и смазки | Может быть низким при использовании соответствующих полимерных соединений. |
| Температурная способность | Зависит от материала | Доступны варианты высокотемпературных полимеров. |
| Гибкость дизайна | Стандартные профили широко доступны. | Профили, материалы и пружины могут выбираться в зависимости от области применения. |
Даже высококачественное пружинное уплотнение V-образного типа может преждевременно выйти из строя, если в процессе установки будет повреждена уплотнительная кромка или подвергнуто уплотнение неподходящей механической нагрузке.
Для динамического оборудования особенно важно состояние поверхности вала или отверстия. Царапины, чрезмерная шероховатость, острые следы механической обработки или загрязнения могут создать пути утечки и ускорить износ уплотнений.
| Проблема | Возможная причина | Рекомендуемая проверка |
|---|---|---|
| Утечка | Неправильные размеры, повреждена кромка, недостаточное напряжение. | Проверьте канавку, профиль уплотнения, пружину и сборку. |
| Высокое трение | Чрезмерное контактное усилие, плохая смазка, неподходящий материал. | Проверьте нагрузку пружины, материал, скорость и качество поверхности. |
| Быстрый износ | Грубая сопрягаемая поверхность или абразивная среда | Проверьте состояние поверхности и совместимость материалов. |
| Экструзионное повреждение | Чрезмерный зазор или давление | Проверьте давление, зазор, конструкцию резервного копирования и материал уплотнения. |
| Деформация уплотнения | Неправильный монтаж или температурное воздействие. | Проверьте процедуру сборки и температурные условия. |
Выбор поставщика – это больше, чем просто сравнение цен за единицу продукции. Надежный партнер по уплотнениям должен понимать область применения, рекомендовать подходящие материалы, поддерживать соответствие размеров и оказывать техническую поддержку в случае возникновения проблем.
Нинбо Тайфно PTFE Plastic Products Co., Ltd.специализируется на уплотнениях и пластиковых изделиях на основе ПТФЭ и может предоставить ориентированные на применение решения для клиентов, которым требуются индивидуальные уплотнительные компоненты. Для промышленных покупателей работа напрямую с производителем может упростить обмен информацией о материалах, размерах, профилях и производственных требованиях.
Какова основная функция пружинного уплотнения V-типа?
Его основная функция — поддерживать контролируемый уровень уплотнения между двумя сопрягаемыми поверхностями. Полимерная оболочка обеспечивает герметичный барьер, а пружина обеспечивает постоянное усилие.
Подходят ли пружинные уплотнения V-типа для динамических применений?
Да. В зависимости от профиля, материала, конфигурации пружины, скорости, давления и состояния поверхности они могут быть предназначены для возвратно-поступательного или вращательного действия.
Почему ПТФЭ обычно используется для пружинных уплотнений?
ПТФЭ обеспечивает низкое трение и высокую устойчивость ко многим химическим веществам. Также могут быть разработаны различные соединения ПТФЭ для улучшения износостойкости, жесткости и стабильности размеров.
Можно ли изготовить пружинное уплотнение V-образного типа по индивидуальному заказу?
Да. Персонализация может включать размеры, профиль уплотнения, полимерный состав, материал пружины, конфигурацию пружины и другие требования, специфичные для конкретного применения.
Какую информацию я должен предоставить при запросе ценового предложения на печать?
Укажите размеры уплотнения, размеры канавок, если таковые имеются, рабочее давление, температуру, тип и скорость движения, уплотнительную среду, материал вала или отверстия, качество поверхности и ожидаемые условия эксплуатации. Чертежи или существующие образцы уплотнений также могут сделать процесс выбора более точным.
Какова наиболее распространенная причина преждевременного выхода из строя уплотнения?
Преждевременный выход из строя может возникнуть из-за неправильного размера, несовместимых материалов, чрезмерного зазора, плохой обработки поверхности, неправильной установки, неподходящей нагрузки на пружину или условий эксплуатации, выходящих за пределы расчетного диапазона.
Пружинное уплотнение V-типа может быть высокоэффективным решением, когда применение требует контролируемого усилия уплотнения, низкого трения, химической стойкости, термостойкости и надежной работы в изменяющихся условиях эксплуатации. Его V-образный уплотнительный профиль и пружинный блок работают вместе, поддерживая контакт, одновременно учитывая ограничения менее эластичных уплотнительных материалов.
Однако само уплотнение является лишь частью полной системы уплотнения. Правильный выбор материала, конфигурация пружины, геометрия канавок, давление, температура, качество поверхности, зазор, установка и рабочая скорость — все это влияет на конечные характеристики.
Поэтому для производителей оборудования, групп технического обслуживания, дистрибьюторов и промышленных покупателей выбор подходящего пружинного уплотнения V-типа должен начинаться с требований применения, а не просто с выбора стандартного размера. Технически опытный производитель может помочь превратить эти рабочие параметры в практическое решение для уплотнения.
Нинбо Тайфно PTFE Plastic Products Co., Ltd.может оказать поддержку клиентам, которые ищут решения для уплотнений из ПТФЭ, индивидуальные размеры и требования для конкретного применения. Поделитесь своим чертежом, размерами, рабочим давлением, температурой, средой и условиями движения с нашей командой, чтобы обсудить подходящее решение.
Связаться с намисегодня, чтобы обсудить ваши требования к пружинному уплотнению V-типа.
