Первичный ПТФЭ выдерживает практически любые химические вещества, но при постоянном сжатии он течет в холодном состоянии: нагрузка на болты ослабевает, прокладка утончается, и соединение начинает плакать. В оборудовании с эмалированным, керамическим и пластиковым покрытием проблема обратная: крутящего момента, необходимого для поддержания герметизации стандартного ПТФЭ, часто бывает достаточно, чтобы треснуть сама поверхность фланца.
Этот лист решает оба вида отказа с помощью одной замены материала. Полые стеклянные микросферы диспергированы в матрице из ПТФЭ, повышая упругое восстановление примерно с 21,8% до 55,8%. Прокладка сохраняет уплотняющее усилие при заметно меньшем давлении болта и остается достаточно мягкой, чтобы закрыть язвы и волнистость, вместо того, чтобы требовать механической обработки поверхности.

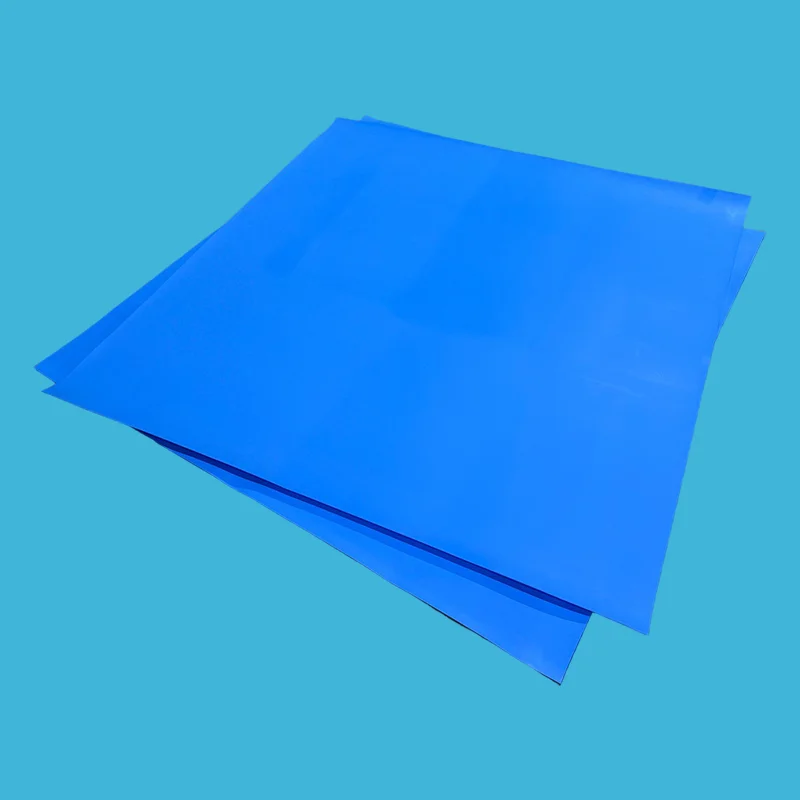

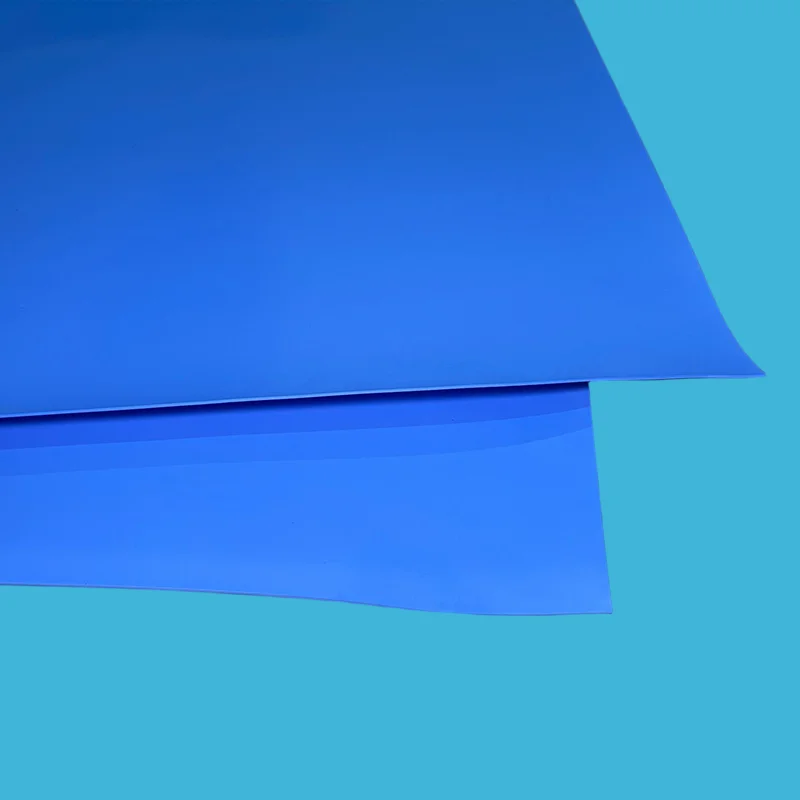

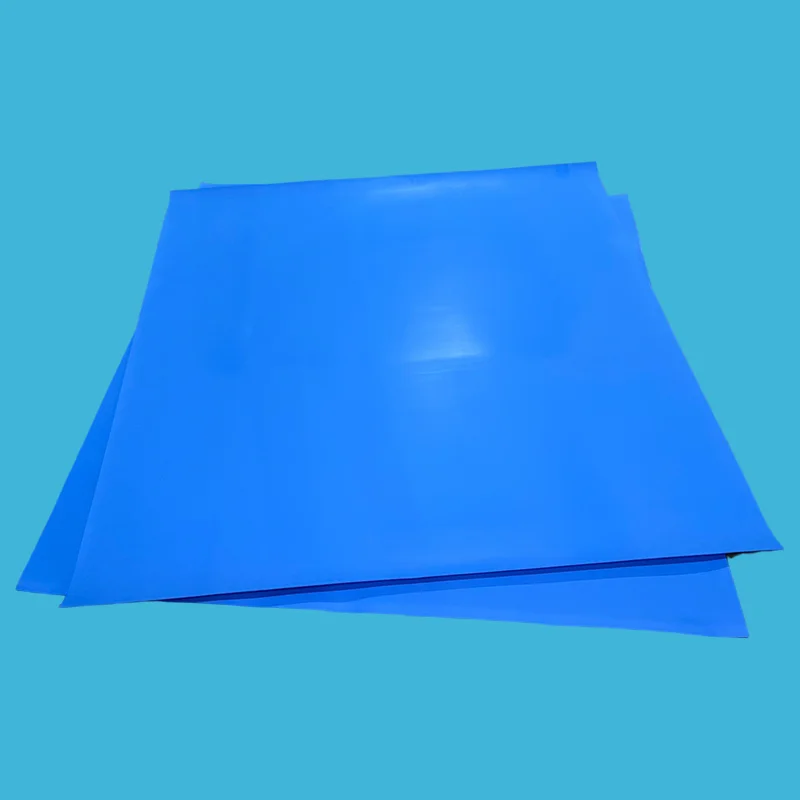

Лист ПТФЭ, наполненный стеклянными шариками, представляет собой специально разработанный состав, а не покрытие. Легкие полые стеклянные сферы равномерно смешиваются с первичной ПТФЭ-смолой перед формированием листа, поэтому армирование проходит по всей толщине, а не сидит на поверхности.
В результате меняются три вещи. Во-первых, сферы прерывают плоскости скольжения, которые позволяют ПТФЭ течь под нагрузкой, поэтому сопротивление ползучести улучшается, а крутящий момент болта сохраняется намного дольше. Во-вторых, материал приобретает измеримую упругость.Восстановление 55,8% против 21,8% для первичного ПТФЭ.— это означает, что после сжатия прокладка прижимается к фланцу, а не остается прижатой. В-третьих, поскольку он обеспечивает герметизацию при более низком сжатии, его можно использовать на фланцах, которые могут быть повреждены при обычном монтажном усилии из ПТФЭ.
Химические характеристики остаются неизменными. Комплекс по-прежнему полностью покрываетpH 0–14ассортимент и постоянное обслуживание отот -180°С до +200°С, поэтому механическое обновление не происходит за счет совместимости носителей. Если вы сравниваете типы наполнителей для всей семьи,модифицированные листы ПТФЭВ обзоре показано, чем различаются марки стеклянных шариков, стекловолокна, графита и бронзы.
Восстановление – это свойство, которое определяет, сохранит ли сустав крутящий момент через двенадцать месяцев. В таблице ниже сравниваются два материала при использовании одного и того же метода испытаний.
| Материал | Скорость восстановления | Что это значит на сайте |
|---|---|---|
| Девственный ПТФЭ | ~21,8% | Постоянно сжимает; момент затяжки болтов ослабевает, и прокладка со временем дает течь |
| Стеклянная микросфера ПТФЭ | ~32–55,8% | Восстанавливается после сжатия; поддерживает момент затяжки болтов и продлевает срок службы уплотнения |
Более высокий коэффициент восстановления означает более продолжительное усилие уплотнения, меньшее количество утечек и меньшее время незапланированных простоев.
| Полевая проблема | Как стеклянные микросферы из ПТФЭ решают эту проблему |
|---|---|
| Чистый ПТФЭ расползается и протекает под нагрузкой. | Стеклянные микросферы укрепляют структуру и дольше удерживают момент затяжки. |
| Грубые или изъеденные фланцы дают течь | Мягкий, приятный материал заполняет неровности без шлифовки или механической обработки. |
| Фланцы с эмалированной поверхностью трескаются под действием высокого крутящего момента | Уплотняет при низком давлении болтов, защищая хрупкие поверхности |
| Прокладки со временем теряют герметичность. | Восстановление до 55,8% сохраняет герметичность после сжатия. |
| Кислоты, растворители и щелочи разрушают уплотнение. | Матрица из ПТФЭ обеспечивает устойчивость к pH 0–14. |
Все три являются законным выбором, но они не взаимозаменяемы. Приведенная ниже матрица предназначена для анализа спецификации.
| Особенность | Стеклянная микросфера ПТФЭ | Девственный ПТФЭ | Стекловолокно ПТФЭ |
|---|---|---|---|
| Скорость восстановления | ~32–55,8%, отлично | 21,8%, бедные | Умеренный |
| Сопротивление ползучести | Отличный | Бедный | Хороший |
| Сжимаемость | Мягкий и приятный | Жесткий | Умеренный |
| Фланцевая защита | Безопасно для хрупких фланцев | Умеренный | Может царапать поверхности |
| Потолок давления | До 55 бар | До 30 бар | Выше, до 100 бар |
| Химическая стойкость | pH 0–14, кроме HF | pH 0–14 | pH 0–14, кроме HF и сильных щелочей. |
| Лучшее для | Хрупкие фланцы, низкий крутящий момент, термоциклирование | Чистые химикаты, гладкие фланцы, обслуживание FDA | Абразивные среды, высокое давление |
Если ваша линия работает под давлением выше 55 бар или содержит абразивную суспензию,лист ПТФЭ, наполненный стекловолокномэто более сильный механический выбор. Если он работает при умеренном давлении и поверхность фланца является слабым звеном, эта марка является подходящей спецификацией.
| Если ваше приложение… | Указать | Почему |
|---|---|---|
| Фланцы из эмалированной керамики или пластика. | Стеклянная микросфера ПТФЭ | Низкий крутящий момент и удобство для фланцев |
| Грубые, изъеденные или деформированные фланцы | Стеклянная микросфера ПТФЭ | Податливый, заполняет неровности. |
| Химическая обработка кислотами и растворителями | Стеклянная микросфера ПТФЭ | pH 0–14, универсальная стойкость |
| Пищевая или фармацевтическая обработка | Стеклянная микросфера из ПТФЭ, класс FDA | Доступны марки, соответствующие требованиям FDA |
| Служба термовелосипеда | Стеклянная микросфера ПТФЭ | Сохраняет герметичность при перепадах температуры. |
| Чистые, гладкие фланцы при стандартном обслуживании. | Девственный ПТФЭ | Более низкая стоимость материала |
| Абразивные среды под высоким давлением | Стекловолокно ПТФЭ | Более высокая механическая прочность |
| Промышленность | Типичное применение | Причина |
|---|---|---|
| Химическая обработка | Фланцы труб, крышки реакторов, теплообменники | Сопротивление pH 0–14 при низком крутящем моменте |
| Фармацевтический | Стерильное оборудование, биореакторы | Чистый материал, незагрязняющий, соответствует требованиям FDA. |
| Еда и напитки | Санитарные подключения, заправочное оборудование | Соответствует FDA и легко чистится |
| Стеклоэмалированное оборудование | Эмалированные реакторы и сосуды | Низкий крутящий момент защищает хрупкие поверхности |
Вырезка прокладки из этого листа осуществляется по той же логике, что и для других мягких прокладочных материалов — см.ПТФЭ прокладкиассортимент стандартных профилей или отправьте чертеж полностью индивидуальной формы.
Сообщаемые результаты отражают конкретные установки клиентов. Фактические результаты зависят от состояния фланца, среды, процедуры затяжки и рабочего цикла. Поделитесь своими условиями эксплуатации, и мы порекомендуем подходящую марку и толщину.
| Параметр | Ценить | Метод испытания |
|---|---|---|
| Диапазон температур | от -180°С до +200°С | АСТМ |
| Максимальное давление | До 55 бар (800 фунтов на квадратный дюйм) | — |
| Плотность | 1,55–1,70 г/см³ | АСТМ Д792 |
| Сжимаемость | ≥16% | АСТМ Ф36 |
| Восстановление | ≥32%, в некоторых степенях до 55,8% | АСТМ Ф36 |
| Предел прочности | ≥10 МПа | АСТМ Ф152 |
| Материал | Первичный ПТФЭ плюс полые стеклянные микросферы | — |
| Соответствие FDA | Доступный | FDA 21 CFR 177.1550 |
| Размер (мм) | Диапазон толщины (мм) |
|---|---|
| 1500 × 1500 | 1,0, 1,5, 2,0, 3,0 |
| 1500 × 4500 | 1,5, 2,0, 3,0 |
| Обычай | Вырезается по чертежу или поставляется в увеличенном размере для резки прокладок собственными силами. |
Каждое указанное выше свойство привязано к именованному методу ASTM, а не к внутренней шкале, поэтому данные можно проверить независимо при входном контроле. Полная последовательность — проверка сырья, внутрипроизводственные проверки, окончательные испытания и запись партии — описана на страницестраница гарантии качества.
Отправьте размер листа, толщину, количество и служебный носитель. Ценовое предложение возвращается в течение 24 часов.
Образцы листов, труб, стержней и прокладок стандартного размера поставляются бесплатно для оценки качества; покупатель покрывает стоимость курьерской доставки. Нестандартные размеры указаны на чертеже.
Принимаются небольшие пробные заказы стандартных размеров. Цена за объем применяется по мере увеличения количества.
Сертификаты на материалы, отчеты о проверках и декларации соответствия предоставляются по запросу вместе с поставкой.
Условия оплаты: депозит в размере 30% T/T с остатком 70% перед отправкой. Отгрузка обычно осуществляется из порта Нинбо, примерно в часе езды от завода, что сокращает внутреннюю логистику. Полные коммерческие условия указаны на страницеСтраница часто задаваемых вопросов.
Это высокоэффективный прокладочный материал, изготовленный из первичного ПТФЭ, армированного полыми стеклянными микросферами. Стандартный ПТФЭ расползается или течет в холодном состоянии при длительной нагрузке и со временем теряет момент затяжки болтов. Стеклянная микросфера из ПТФЭ противостоит ползучести и обеспечивает гораздо более высокую скорость восстановления, поэтому она дольше сохраняет уплотняющее усилие, требует меньше повторной затяжки и дольше служит в сложных условиях эксплуатации.
Да, это одно из его основных применений. Материал предназначен для уплотнения болтов с малым крутящим моментом на эмалированных, керамических и пластиковых фланцах. Он мягкий и очень приятный, заполняет царапины, ямки и неровности поверхности без большой силы сжатия. Это имеет значение, поскольку чрезмерная затяжка фланца со стеклянным покрытием может привести к его повреждению, а каждый ремонт требует больших затрат как по деталям, так и по времени простоя.
Он охватывает весь диапазон pH 0–14 и подходит для большинства кислот, щелочей, растворителей и углеводородов. Этонетсовместим с плавиковой кислотой, поскольку стеклянные микросферы растворяются в среде ВЧ и прокладка выходит из строя; используйте там чистый ПТФЭ или ПТФЭ с углеродным наполнением. Потолок давления составляет 55 бар (800 фунтов на квадратный дюйм). Если выше этого значения, укажите ПТФЭ, наполненный стекловолокном.
