Комплект уплотнений из ПТФЭ

Выбирайте Taifno для получения высококачественных комплектов уплотнений из ПТФЭ; мы китайский производитель с более чем 20-летним опытом работы в отрасли. Разработанный специально для динамических валов, этот продукт автоматически компенсирует износ и повторно затягивается, обеспечивая срок службы в несколько лет и эффективно выдерживая давление, движение и химические среды.

Отправить запрос

Описание продукта

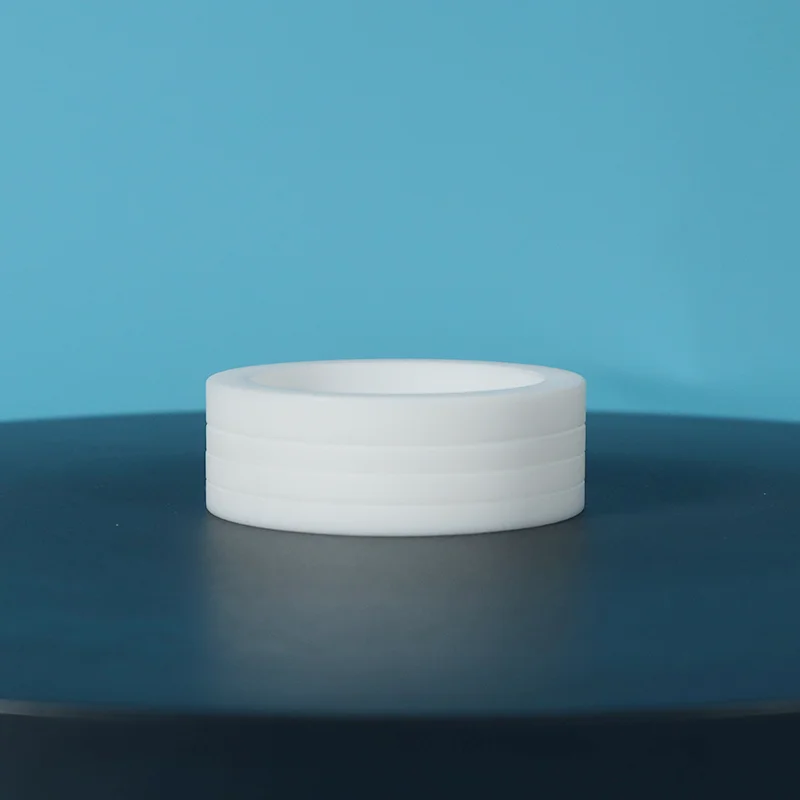

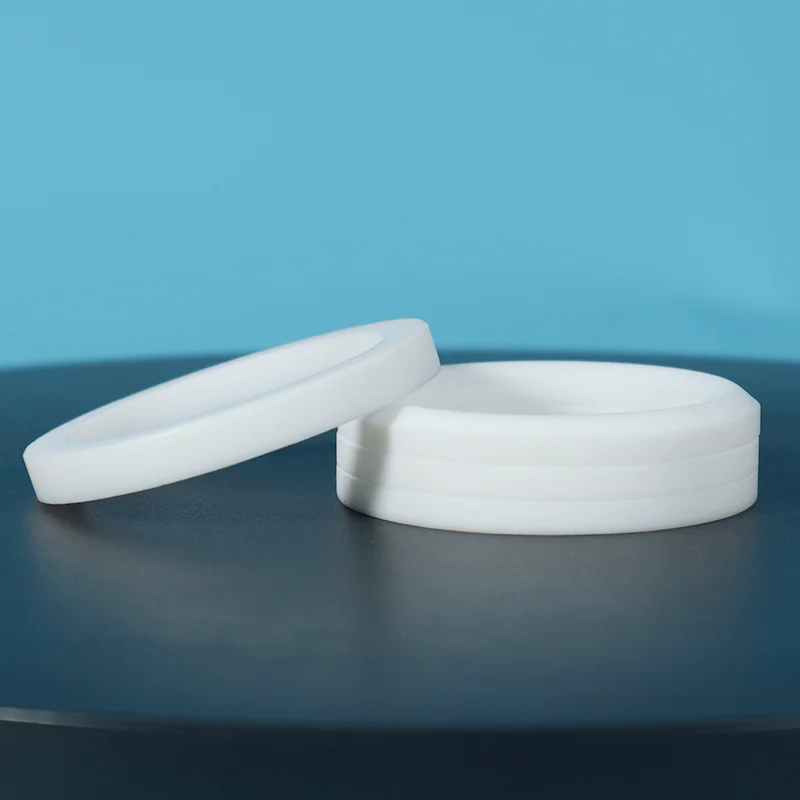

Комплект уплотнений из ПТФЭ производства «Таифно» состоит из комплекта уплотнительных колец из ПТФЭ, включающего верхнее переходное кольцо, V-образные промежуточные кольца и нижнее переходное кольцо, предназначенное для установки в сальник.

Он подходит для диапазона температур от -180°C до +200°C, выдерживает давление до 500 бар, охватывает диапазон pH 0–14 и поддерживает линейные скорости до 5 м/с.

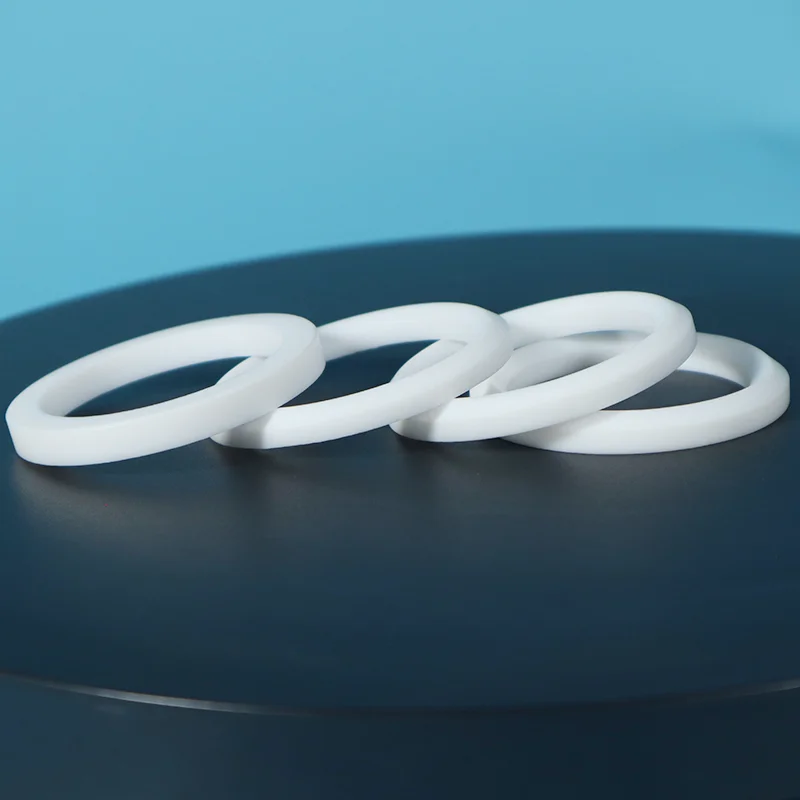

PTFE Packing Set

Почему стоит выбрать комплект уплотнений из ПТФЭ?

Проблема с уплотнительным кольцом	Почему это происходит	Как это исправляет упаковочный комплект
Утечки на движущихся валах	Уплотнительные кольца представляют собой статические уплотнения, предназначенные для фиксированных канавок, а не для перемещения вала.	V-образные кольца являются динамическими — кромки уплотнения перемещаются вместе с валом.
Невозможно отрегулировать	После установки сила уплотнения фиксируется.	Подтягивайте гайку сальника по мере износа — разборка не требуется.
Не справляется с химикатами	Резина набухает, затвердевает или разрушается.	ПТФЭ химически инертен — pH 0–14.
Заменяется каждые несколько месяцев	Остаточная деформация резины — резина принимает остаточную деформацию.	ПТФЭ не имеет компрессионной деформации — служит годами.
Ограничение температуры	Резина затвердевает на холоде, смягчается на жаре.	от -180°C до +200°C — от криогенной до стерилизации

Проблема с уплотнительным кольцом

Три основных преимущества

1. Регулируемая сила уплотнения.: Уплотнительные кольца зафиксированы — после установки усилие уплотнения регулировать невозможно. Комплекты уплотнений из ПТФЭ допускают повторную затяжку. Поскольку уплотнение со временем изнашивается, просто затяните гайку сальника, чтобы восстановить герметичность. Нет необходимости разбирать.

2. Динамическое уплотнение движущихся валов.: Уплотнительные кольца являются статическими уплотнениями — они уплотняются в одной фиксированной канавке и выходят из строя при движении вала. V-образные кольца из ПТФЭ разработаны специально для возвратно-поступательного и медленного вращательного движения — кромки уплотнения движутся вместе с валом, сохраняя контакт под давлением.

3. Уплотнение под давлением: V-образная геометрия разработана для работы под давлением: по мере увеличения давления в системе уплотнительные кромки плотнее прижимаются к стержню и корпусу, автоматически повышая эффективность уплотнения.

Материальное преимущество

Свойство	Комплект уплотнений из ПТФЭ
Химическая стойкость	pH 0-14 — практически универсален
Температурный диапазон	от -180°С до +200°С
Коэффициент трения	0,05-0,20 — самый низкий из всех твердых материалов.
Самосмазывающийся	Да — внешняя смазка не требуется
Сорта, соответствующие требованиям FDA	Доступно по запросу
Набор сжатия	Нет — ПТФЭ не схватывается, как резина.

Сравнение: комплект уплотнений, уплотнительное кольцо и композитное уплотнение.

Особенность	Уплотнение V-образного кольца из ПТФЭ	уплотнительное кольцо	Композитное уплотнение из ПТФЭ
Тип уплотнения	Динамичный — создан для движущихся валов.	Статический — только фиксированная канавка	Динамический — высокая скорость
Регулируемый?	✅ Да — можно повторно затянуть	❌ Нет — исправлено	❌ Нет — исправлено
Температурный диапазон	от -180°С до +200°С	Резина ограничена	от -180°С до +200°С
Диапазон давления	До 500 бар	Умеренный	До 500 бар
Химическая стойкость	★★★★★	★★☆☆☆	★★★★★
Допуск на перемещение вала	Высокий — обрабатывает несоосность	Плохо — проваливается на движущихся валах.	Умеренный — чувствителен к выравниванию
Продолжительность жизни в суровых условиях	Годы	Месяцы	Годы
Стоимость (начальная)	$$$	$	$$$
Стоимость (общая собственность)	Самый низкий	Самый высокий	Умеренный
Приложение	Тяжелые условия эксплуатации, низкая скорость, суровые условия	Только статическое уплотнение	Высокая скорость, низкое трение

Приложения

Первичные отрасли промышленности

Промышленность	Приложение
Химическая обработка	Стержни клапанов, химические насосы, реакторы — кислоты, растворители, щелочи.
Нефть и газ	Регулирующие клапаны, задвижки, противовыбросовые превенторы — доступны классы NACE/API.
Фармацевтический	Стерильная обработка, производство лекарств — доступны марки FDA/USP.
Еда и напитки	Гигиенические клапаны, заправочное оборудование — чистый ПТФЭ, соответствующий требованиям FDA.
Производство электроэнергии	Системы высокотемпературного пара, уплотнения турбин
Полупроводник	Распределение химикатов высокой чистоты, оборудование для чистых помещений
Общепромышленный	Гидравлические прессы, термопластавтоматы, компрессоры, миксеры, мешалки

Типовое оборудование

Регулирующие и запорные клапаны

Задвижки, шаровые краны, шаровые краны

Поршневые насосы

Центробежные насосы (медленно-вращательные)

Гидравлические цилиндры и приводы

Компрессоры

Миксеры и мешалки

Кузнечно-прессовые прессы, термопластавтоматы

Factory Factory Factory Factory

Реальные приложения

Практический пример 1: Сальник штока клапана химического завода

Задача: На химическом заводе, работающем с агрессивной кислотой при температуре 150 °C, уплотнительные кольца на штоках регулирующих клапанов заменялись каждые 2–3 месяца, что приводило к дорогостоящим простоям и проблемам с безопасностью.

Решение: комплект V-образных уплотнений из ПТФЭ с углеродным наполнением. Устанавливается с соблюдением рекомендуемых моментов затяжки.

Результат: отсутствие утечек в течение 18 месяцев. Во время планового технического обслуживания уплотнение дважды затягивалось. Сокращение затрат на техническое обслуживание и простоев на 80%.

Пример 2: Набивка шламового насоса

Проблема: Шламовый насос, перекачивающий абразивные среды, изнашивает стандартную набивку каждые 4–6 недель, что требует частых перерывов в производстве.

Решение: комплект уплотнений из стеклонаполненного ПТФЭ с антиэкструзионными кольцами.

Результат: комплект упаковки прослужил 8 месяцев — в 8 раз дольше, чем в предыдущем решении. Увеличены интервалы технического обслуживания. Время бесперебойной работы производства значительно улучшилось.

Практический пример 3: Соблюдение требований по неорганизованным выбросам

Задача: предприятию по переработке природного газа необходимо было обеспечить соответствие стандартам по неорганизованным выбросам ISO 15848 для критически важных регулирующих клапанов.

Решение: комплект уплотнений с низким уровнем выбросов на основе ПТФЭ и запатентованным смазочным пакетом, протестированный по стандарту ISO 15848.

Результат: Соответствие требованиям по выбросам соответствует требованиям. Уровень утечек значительно ниже допустимых пределов. Долгосрочная эффективность проверена посредством постоянного мониторинга.

Примечание. Фактические результаты зависят от условий применения. Свяжитесь с нами для получения рекомендаций по конкретному применению.

Технические характеристики

Параметр	Ценить
Температурный диапазон	от -180°C до +200°C (ПТФЭ), до +315°C (модифицированные марки)
Рабочее давление	До 500 бар (50 МПа) — в зависимости от конструкции и опорных колец
Максимальная скорость	< 5 м/с (возвратно-поступательное движение)
Диапазон pH	0-14 (без учета расплавленных щелочных металлов, соединений фтора)
Варианты материалов	Первичный ПТФЭ, наполненный углеродом, наполненный стеклом, наполненный MoS₂
Стандарты	API 6A, NACE, NORSOK M-710 (в наличии)
Диапазон диаметров	Пользовательский: от 3 мм до 1000 мм+

Варианты марок материалов

Оценка	Лучшее для	Лимит
Девственный ПТФЭ	Чистые химикаты, приложения FDA, общее обслуживание — минимальное трение	Меньшая износостойкость — не для абразивов
ПТФЭ с углеродным наполнением	Высокая скорость, рассеивание тепла, низкое трение — где происходит накопление тепла	Не для сильных окислителей
Стеклонаполненный ПТФЭ	Абразивные среды, высокая нагрузка, износостойкость — там, где присутствуют частицы	Мягкие валы могут поцарапаться — используйте закаленный вал или втулку.
ПТФЭ, наполненный MoS₂	Липкая среда, низкий крутящий момент, повышенная смазывающая способность — там, где среда прилипает	Не для окисляющих кислот

Гарантия качества

100 % натуральный ПТФЭ – без повторного измельчения и вторичной переработки. Стабильное качество, партия за партией.

Полная отслеживаемость — каждую партию можно проследить от сырья до готовой продукции. Сертификаты на материалы предоставляются по запросу.

Прецизионное формование — каждое уплотнительное кольцо отливается с высокой точностью или подвергается механической обработке с жесткими допусками.

Руководство по установке — подробные инструкции по установке и характеристики крутящего момента прилагаются к каждому заказу.

Система качества ISO — производственные процессы соответствуют международным стандартам качества.

Доступные классы FDA — классы VI, соответствующие требованиям FDA и USP, для пищевой и фармацевтической промышленности.

Test Test Test Test

Часто задаваемые вопросы

Вопрос: Что такое комплект уплотнений из ПТФЭ и как он работает?

A: Это набор колец из ПТФЭ, верхний переходник, средние V-образные кольца, нижний переходник, установленные в сальниковой коробке.

Когда гайка сальника затягивается, V-образные кольца расширяются в радиальном направлении как относительно вала, так и корпуса. Давление в системе дополнительно подает напряжение на уплотнительные кромки, обеспечивая более плотное уплотнение по мере повышения давления. Самозарядный. Возможна повторная затяжка по мере износа.

Вопрос: Комплект уплотнений или уплотнительное кольцо, когда следует заменить?

О: Включайте, когда уплотнительные кольца продолжают выходить из строя, на движущихся валах, при колебаниях давления или в агрессивных химикатах.

Уплотнительные кольца статичны, они герметизируются в фиксированных канавках. Комплекты уплотнений являются динамичными, регулируемыми, повторно затягиваемыми и предназначены для движущихся частей.

Сравнение стоимости: уплотнительные кольца стоят дешевле. Но если вы заменяете их каждые 3 месяца, один комплект уплотнений прослужит 3–5 лет, и вы сэкономите большую сумму долларов США на запчастях, трудозатратах и времени простоя.

Вопрос: Каковы ограничения и наиболее распространенная ошибка при установке?

А: Температура: от -180°C до +200°C (модифицировано до +315°C).

Давление: до 500 бар. Скорость: < 5 м/с.

Самая распространенная ошибка: чрезмерное затягивание сальника. ПТФЭ мягкий, чрезмерное сжатие вызывает хладотекучесть, деформирует кольца и создает утечку вместо уплотнения. Используйте динамометрический ключ. Затягивайте постепенно.

Следуйте нашему руководству по установке, которое прилагается к каждому заказу.
