В дополнение кстандартные прокладки из ПТФЭ, Таифнотакже предлагает прокладки из ПТФЭ. Имея более чем 20-летний опыт работы в отрасли, мы обладаем обширными возможностями в области исследований и разработок, производства и продаж; Наши продукты совместимы с диапазоном pH от 0 до 14, подходят для широкого диапазона температур и предлагают соотношение цены и качества.
Контурные прокладки из ПТФЭ представляют собой композитные уплотнительные прокладки, состоящие из внешней оболочки из ПТФЭ, внутри которой находится сжимаемый заполнитель. Оболочка из ПТФЭ обеспечивает универсальную химическую стойкость (pH 0–14). Наполнитель обеспечивает сжимаемость, упругость и прилегание к неровностям фланца.
Проблема, которую они решают: Стандартные прокладки из ПТФЭ жесткие и дорогие. Резиновые прокладки разрушаются под действием химикатов. Фланцы с эмалированной поверхностью имеют неровные поверхности, которые не могут быть уплотнены стандартными прокладками. Прокладки конвертов решают все три проблемы.
|
Параметр |
Описание |
|
Строительство |
Оболочка из ПТФЭ имеет прорези от внешнего края до внутреннего отверстия; мягкий заполнитель, вставленный через щель |
|
Давление |
До 4,0 МПа |
|
Диапазон размеров |
Ду25-Ду500 |
|
Ключевая особенность |
Самый экономичный, на 30-50% дешевле, чем твердый ПТФЭ. |
|
Лучшее для |
Низкое давление, общее химическое обслуживание, экономичное применение |
|
Параметр |
Описание |
|
Строительство |
Обработанное квадратное сечение; полностью инкапсулированный заполнитель без прорезей |
|
Давление |
До 5,0 МПа |
|
Диапазон размеров |
Ду25-Ду500 |
|
Ключевая особенность |
Полная инкапсуляция — лучшая герметичность; внутренний диаметр может соответствовать отверстию фланца, чтобы предотвратить турбулентность потока |
|
Лучшее для |
Среднее и высокое давление, критические химические операции, приоритет целостности уплотнений |
|

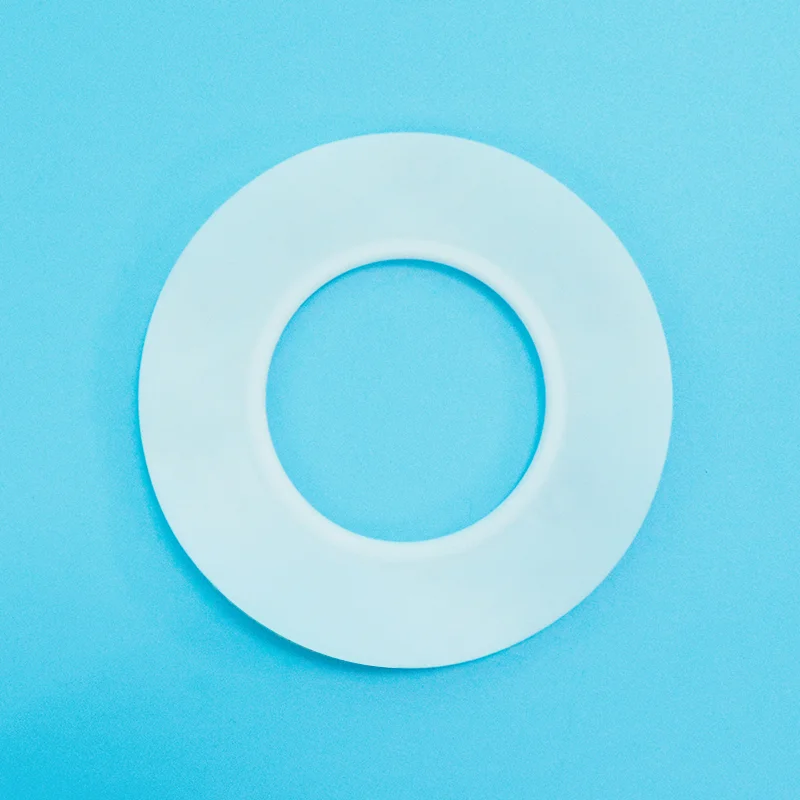

Параметр |
Описание |
|
Строительство |
Лента из ПТФЭ согнута и загерметизирована; гофрированная металлическая вставка (нерж. сталь 304/316) внутри |
|
Давление |
Самый высокий (выше типа A/B) |
|
Диапазон размеров |
DN350+ (рекомендуется) |
|
Ключевая особенность |
Гофрированный металлический сердечник обеспечивает возвратное пружинение и устойчивость к выдавливанию. |
|
Лучшее для |
Высокое давление, термоциклирование, фланцы большого диаметра, риск выброса |
|
Условия применения |
Рекомендуемый тип |
Причина |
|
Низкое давление, общие химикаты, приоритет затрат |
Тип А |
Самый экономичный — на 30-50% меньше, чем твердый ПТФЭ. |
|
Средне-высокое давление, приоритет целостности уплотнения |
Тип Б |
Полная герметизация, без прорезей и открытого заполнителя. |
|
Высокое давление, термоциклирование, большой диаметр |
Тип С |
Металлический сердечник обеспечивает пружинное восстановление и противовыбросовое сопротивление. |
|
Промышленность |
Приложение |
Рекомендуемый тип |
|
Химическая обработка |
Фланцы труб, соединения насосов, люки реактора — кислоты, растворители, щелочи |
Тип A/B/C (зависит от давления) |
|
Стеклоэмалированное оборудование |
Футерованные реакторы, сосуды, фланцы труб |
Тип Б/С |
|
Фармацевтический |
Стерильное оборудование, биореакторы — соответствие FDA |
Тип Б |
|
Еда и напитки |
Санитарные соединения, заправочное оборудование — соответствие FDA |
Тип А или Б |
|
Нефть и газ |
Коррозионные линии, устьевое оборудование |
Тип С |
|
Теплообменники |
Фланцы большого диаметра, термоциклирование |
Тип С |
|
FRP/Пластиковые фланцы |
Трубы из стеклопластика, пластиковые фланцы для оборудования. |
Тип А/Б |
Фланцы с эмалированной поверхностью имеют волнистую, неровную поверхность из-за процесса нанесения стеклянного покрытия. Стандартные прокладки из ПТФЭ требуют высокого момента затяжки болтов для герметизации, что приводит к растрескиванию хрупкого слоя стекла.
Прокладки конвертов решают эту проблему:
Уплотнение с низким крутящим моментом— предотвращает растрескивание стекла
Соответствие— компенсирует волнистые, неровные поверхности
ПТФЭ куртка— работает с агрессивными СМИ
Сжимаемое ядро— поглощает неровности фланцев
Оболочка из ПТФЭ устойчива практически ко всем химическим веществам с pH от 0 до 14, сильным кислотам, щелочам, растворителям, углеводородам, хлору и т. д. Наполнитель полностью защищен и никогда не контактирует с материалом.
Прокладки конверта герметизируют при значительно меньшем крутящем моменте, чем твердые прокладки из ПТФЭ, защищая хрупкие эмалированные и пластиковые фланцы от повреждений.
Сжимаемый сердечник компенсирует волнистые поверхности, царапины, выбоины, деформацию фланцев и коробление.
Контурные прокладки типа А стоят на 30–50 % дешевле, чем твердые прокладки из ПТФЭ того же размера, обеспечивая химическую стойкость за небольшую часть стоимости.
Оболочка из ПТФЭ соответствует требованиям FDA 21 CFR 177.1550. Доступны сердечники с пищевым наполнителем для пищевой и фармацевтической промышленности.
A: Прокладка из ПТФЭ состоит из внешней оболочки из ПТФЭ, внутри которой находится сжимаемый наполнитель. Оболочка из ПТФЭ обеспечивает универсальную химическую стойкость (pH 0–14, до +200°C), а наполнитель обеспечивает сжимаемость и упругость.
Используйте прокладки конвертов, когда:Вам нужна химическая стойкость неровных или покрытых стекловолокном фланцев, вам требуется уплотнение с низким крутящим моментом для защиты хрупких поверхностей, вам нужна экономичная химическая стойкость (на 30–50 % меньше, чем у твердого ПТФЭ) или вам нужны материалы, соответствующие требованиям FDA для пищевой/фармацевтической промышленности.
Когда НЕ использовать:Чрезвычайно высокое давление (используйте металлическую рубашку), пар при высокой температуре выше +200°C или приложения, требующие абсолютной химической чистоты без наполнителя (используйте твердый ПТФЭ).
О: Три типа для трех разных применений:
Тип А (щелевой): Самый экономичный (на 30–50 % дешевле, чем твердый ПТФЭ). Давление до 4,0 МПа. Лучше всего подходит для общего химического обслуживания при низком давлении.
Тип B (обработанный): Без прорезей, полностью герметизированный заполнитель. Давление до 5,0 МПа. Внутренний диаметр может соответствовать отверстию фланца, чтобы предотвратить турбулентность потока. Лучше всего подходит для критических химических операций среднего и высокого давления.
Тип C (складной): Гофрированный металлический сердечник обеспечивает упругое восстановление и противовыбросовое сопротивление. Рекомендуется для DN350+. Лучше всего подходит для высокого давления, термоциклирования, фланцев большого диаметра и риска выброса.
Быстрое правило:
Эконом + низкое давление → Тип А.
Герметичность + средне-высокое давление → Тип B.
Высокая производительность + большой диаметр → Тип C.
А:Температура: До +200°C (предел PTFE — предел наполнителя может быть ниже в зависимости от материала сердцевины).
Давление: Тип А до 4,0 МПа, Тип В до 5,0 МПа, Тип С высший.
Химическая: Универсальная устойчивость при pH 0–14, несовместим с расплавленными щелочными металлами или элементарным фтором при высоких температурах.
Три типичные ошибки:
(1) Чрезмерная затяжка на эмалированных фланцах: прокладки конверта уплотняются при меньшем крутящем моменте, чем твердый ПТФЭ; чрезмерное сжатие повреждает оболочку из ПТФЭ и может треснуть стеклянную облицовку. Используйте динамометрический ключ и следуйте спецификациям производителя фланцев.
(2) Использование типа А в условиях высокого давления: при давлении выше 4,0 МПа прокладка может деформироваться или выйти из строя; используйте тип B или C.
(3) Не затягивать повторно после изменения температуры: ПТФЭ подвержен термическому расширению/сжатию; при рабочих температурах выше 100°C затягивайте болты при комнатной температуре. Мы прилагаем спецификации по установке к каждому заказу.
