Детали из ПТФЭ, изготовленные на заказ

Обладая более чем 20-летним опытом работы в отрасли, компания Taifno обладает обширными возможностями в области исследований и разработок, настройки и производства, предлагая широкий ассортимент деталей из ПТФЭ, изготовленных по индивидуальному заказу. Мы используем прецизионную механическую обработку или компрессионное формование, чтобы точно соответствовать вашим спецификациям, принимая любую форму, размер или класс, и занимаемся всем: от разработки прототипа до массового производства.

Отправить запрос

Описание продукта

Taifno — специализированный производитель, предлагающий детали из ПТФЭ, изготовленные по индивидуальному заказу. Наша команда экспертов производит компоненты на основе ваших чертежей САПР, файлов PDF или даже нарисованных от руки эскизов. Мы работаем с широким спектром материалов, включая чистый ПТФЭ и различные марки с наполнителями (такие как стекловолокно, углеродное волокно, дисульфид молибдена, бронза, PEEK и т. д.), каждый из которых разработан для удовлетворения конкретных требований к производительности.

Запросите ценовое предложение сегодня; мы ответим в течение 24 часов, чтобы обсудить решения и цены, а также предоставить бесплатные образцы.

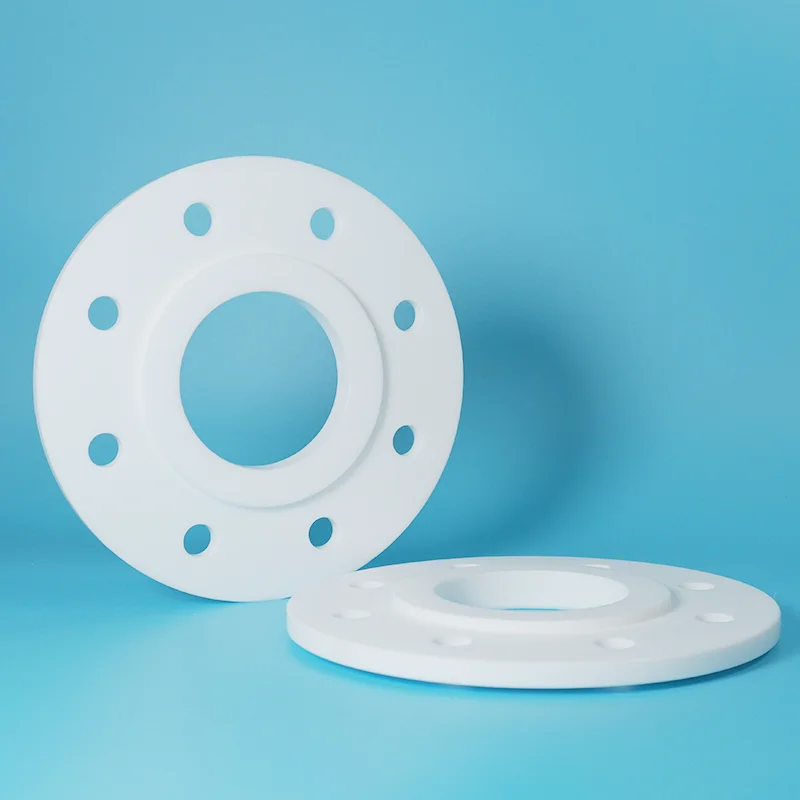

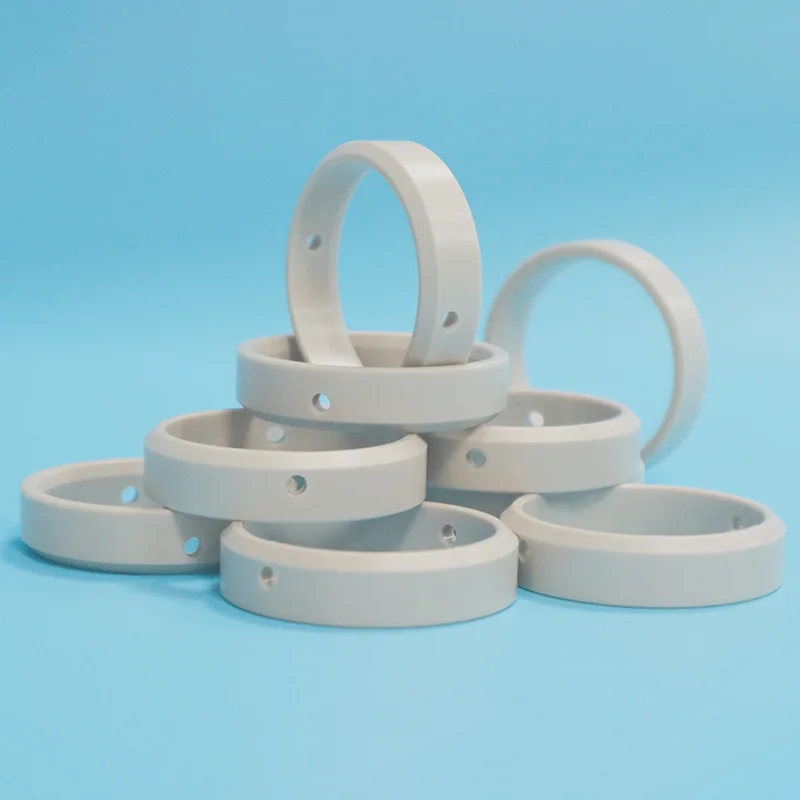

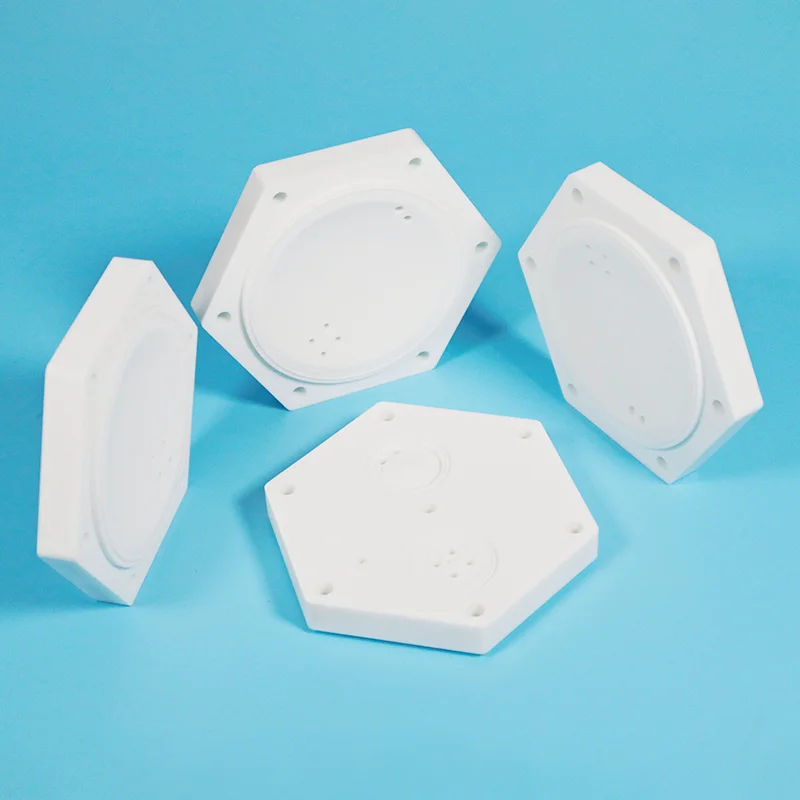

Custom Machined PTFE Parts

Что такое детали из ПТФЭ, изготовленные на заказ?

Нестандартные детали из ПТФЭ — это детали, изготовленные с помощью точной механической обработки или формования из ПТФЭ-смолы в соответствии с вашими точными спецификациями, а не готовые стандартные детали. Они нужны вам, когда стандартные размеры не подходят, ваш фланец нестандартный или ваше приложение требует определенной формы, допуска или марки материала.

Примеры: Прокладки, седла клапанов, поршневые кольца, подушки подшипников, сильфоны, изоляторы, любые формы, которые вы можете нарисовать, мы можем изготовить из ПТФЭ.

Основные характеристики материала:

Химическая инертность: устойчива практически ко всем химическим веществам, кислотам, щелочам, растворителям, углеводородам.

Диапазон температур: Длительная эксплуатация от -180°С до +200°С (кратковременно до +300°С)

Наименьшее трение: коэффициент всего 0,04, самый низкий из всех твердых материалов.

Антипригарная поверхность: предотвращает прилипание и налипание носителя, легко чистится.

Электроизоляция: отличные диэлектрические свойства.

Соответствие FDA: Доступны пищевые и биосовместимые сорта.

Производственные процессы

Нестандартные детали из ПТФЭ могут быть изготовлены с помощью двух основных процессов:

Процесс	Лучшее для	Ключевые особенности
Обработка с ЧПУ	Сложная геометрия, жесткие допуски, прототипы, малые и средние партии.	Достигает ±0,02 мм, 5-осевая обработка, сложные контуры.
Компрессионное формование	Детали большого диаметра, крупносерийное производство, простые формы.	Детали диаметром до 3300 мм, высокая плотность, отсутствие пустот.

Почему стоит выбирать детали из ПТФЭ на заказ

Проблема: стандартные детали не подходят

Проблема	Почему это происходит	Реальная стоимость
Это не подходит	Стандартные размеры редко соответствуют вашему оборудованию	Утечки, преждевременный выход из строя, доработка — стоимость нестандартной детали в 3–5 раз выше.
Неправильный сорт материала	Одна оценка для всего — не оптимизирована для вашего медиа	Короткий срок службы, частая замена — стоимость в 5-10 раз за 3 года.
Плохая производительность	Общий дизайн, не предназначенный для вашего применения	Простои производства, риски для безопасности — легко превышают стоимость нестандартных деталей
Добавленная стоимость	Модифицируйте стандартные детали или перепроектируйте свою систему	Время проектирования, задержки производства — 500+ долларов за модификацию.

Сравнение: специальный ПТФЭ, стандартный и модифицированный

Сравнение стоимости и производительности

Особенность	Стандартный ПТФЭ	Модифицированный стандарт	Пользовательский ПТФЭ
Соответствовать	Компромисс — может не подойти	Подходит после модификации	Идеально — создано по вашим требованиям
Установка	Может потребоваться доработка	Трудоемкий	Простой — прямой крой
Срок службы	Коротко — не оптимизировано	Умеренный — улучшение ограничено	Длинный — создан для вашего применения
Общая стоимость (3 года)	Высокий — частые замены + простой + доработка.	Высокий — модификации + замены + простой	Самый низкий — одна часть, без проблем
Время выполнения	Немедленный	3-5 дней + работа	прототип 5-7 дней

Ключевое понимание: Стандартная деталь из ПТФЭ может стоить 50 долларов. Изготовленная на заказ деталь из ПТФЭ может стоить 200 долларов. Но если стандартная деталь выходит из строя каждые 3 месяца, а изготовленная на заказ деталь служит 3 года, то специальная деталь сэкономит вам деньги в первый год.

Добавить простои, труд и переделки? Обычай всегда побеждает.

Приложения

Первичные отрасли промышленности

Промышленность	Приложение	Рекомендуемая оценка
Химическая обработка	Седла клапанов, детали насосов, футеровка реакторов, трубопроводная арматура	Стеклонаполненный или модифицированный TFM™
Аэрокосмическая промышленность	Уплотнения, подшипники, изоляция проводов — легкий вес, широкий температурный диапазон.	Первичный ПТФЭ, ФЭП, ПЭЭК
Полупроводник	Носители пластин, обработка химикатов, сверхчистые детали — высокая чистота, чистые помещения	Первичный ПТФЭ высокой чистоты, PFA
Медицина и фармацевтика	Хирургические инструменты, линии по производству лекарств — биосовместимы, соответствуют требованиям FDA.	Первичный ПТФЭ, марки FDA/USP
Нефть и газ	Детали арматуры, устьевое оборудование, уплотнения трубопроводов	ПТФЭ со стеклонаполненным или углеродным наполнителем.
Еда и напитки	Детали конвейеров, уплотнения, соответствующие требованиям FDA, разливочное оборудование	Первичный ПТФЭ (соответствует требованиям FDA)
Промышленное оборудование	Втулки, подшипники, изнашиваемые детали, направляющие кольца	ПТФЭ с углеродным или бронзовым наполнителем

Типичные нестандартные детали

Уплотнения и прокладки: любая форма, любой размер, нестандартная геометрия.

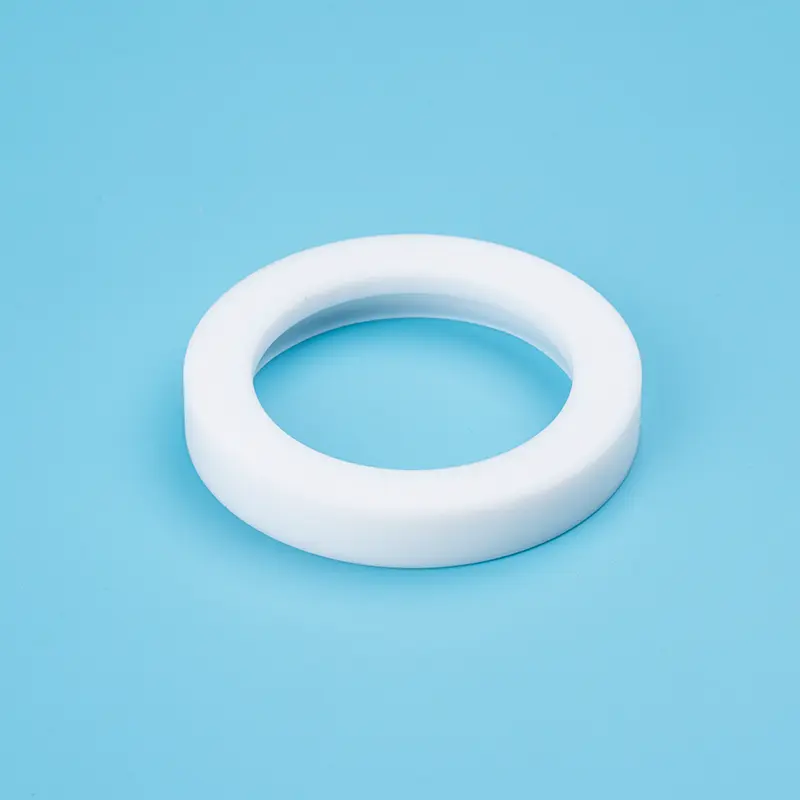

Втулки и подшипники: подшипники скольжения, упорные шайбы, фланцевые втулки.

Компоненты клапана: седла клапана, плунжеры, шары, диафрагмы.

Электрические изоляторы: стойки, прокладки, корпуса разъемов.

Поршневые кольца: компрессорные кольца, направляющие кольца, износные ленты.

Лабораторное оборудование: химические стаканы, пробирки, воронки, тигли, нестандартные размеры.

Сложные компоненты: многофункциональные детали, любая форма, которую вы можете нарисовать.

Варианты марок материалов

Оценка	Лучшее для	Ключевое преимущество	Химический предел	Расходы
Девственный ПТФЭ	Чистые химикаты, FDA, низкое трение, общее обслуживание	Универсальная химическая стойкость, минимальное трение, соответствие требованиям FDA.	Мягкая — меньшая износостойкость	$
Стеклонаполненный ПТФЭ	Абразивные среды, высокая нагрузка, суспензии	В 3-5 раз более длительный срок службы абразивов, прочность	Не для HF или сильных щелочей.	$$
Углеродистый ПТФЭ	Высокая скорость, рассеивание тепла, сухой ход	Теплопроводность, низкое трение, антистатический.	Не для сильных окислителей	$$
ПТФЭ, наполненный MoS₂	Липкая среда, низкий крутящий момент, смазывающая способность	Повышенная смазывающая способность, дальнейшее снижение трения	Не для окисляющих кислот	$$
ПТФЭ с бронзовым наполнителем	Экстремальное давление, большая нагрузка, сильный износ	Высочайшая прочность и износостойкость	Не для кислот и соленой воды.	$$$
PEEK	Экстремальные температуры, высокие нагрузки, радиация	Высочайшая прочность, износостойкость — до +250°С.	Очень высокая стоимость, ограниченная химическая совместимость.	$$$$

Руководство по быстрому выбору

Если ваша услуга...	Выбирать...
Чистые химикаты, FDA, низкое давление	Девственный ПТФЭ
Абразивные среды, суспензии, высокий износ	Стеклонаполненный ПТФЭ
Высокая скорость, рассеивание тепла, антистатический	ПТФЭ с углеродным наполнением
Липкая среда, низкий крутящий момент, улучшенная смазывающая способность.	ПТФЭ, наполненный MoS₂
Экстремальное давление, большая нагрузка, сильный износ	ПТФЭ с бронзовым наполнителем
Экстремальные температуры, радиация, высокая точность	PEEK
Не уверен? Отправьте нам вашу среду, температуру, давление	Мы рекомендуем

Реальные приложения

Практический пример 1: Изготовленное на заказ седло клапана — срок службы в 6 раз дольше

Проблема: на химическом заводе был шаровой кран нестандартного размера. Стандартные седла клапанов из ПТФЭ не подошли. Завод модифицировал стандартные седла на месте, что отнимало много времени, было дорого, а характеристики уплотнения ухудшались. Утечки происходили каждые 3-4 месяца.

Решение: седла клапанов из ПТФЭ, изготовленные по индивидуальному заказу в соответствии с точными размерами клапана. Стеклонаполненная марка для износостойкости в абразивных средах.

Результат: идеально подходит. Никаких модификаций не требуется. Срок службы сидений составлял более двух лет, что в 6 раз дольше, чем у модифицированных стандартных сидений. Устранены затраты на модификацию и время простоя на 8000 долларов США в год.

Практический пример 2: Комплексный компонент из ПТФЭ — достигнуты жесткие допуски

Задача: производителю полупроводникового оборудования требовался сложный компонент из ПТФЭ с допуском ±0,02 мм, множеством функций и сверхвысокой чистотой для использования в чистых помещениях. Стандартный ПТФЭ не может обеспечить точность размеров.

Решение: прецизионная обработка на станке с ЧПУ с контролем температуры (68–72 °F) для поддержания стабильности размеров. Отжиг для снятия напряжений применяется для предотвращения хладотекучести. Первичный ПТФЭ высокой чистоты с полной отслеживаемостью.

Результат: Сложная геометрия достигнута в пределах допуска. Нулевое загрязнение при проверке чистых помещений. Размещено несколько повторных заказов.

Практический пример 3: Специальная прокладка большого диаметра — без швов, без утечек

Задача: химическому заводу требовалась тефлоновая прокладка для эмалированного фланца диаметром 2000 мм. Стандартные прокладки данного размера недоступны. Прокладки из листового металла, вырезанные по индивидуальному заказу, были слишком дорогими и имели слабые швы.

Решение: изготовленная методом прессования прокладка из ПТФЭ диаметром точно 2000 мм, оптимизированная толщина для защиты фланцев с эмалированным покрытием.

Результат: Цельная литая конструкция — без швов. Идеально подходит. Отсутствие повреждений эмалированного фланца. Прокладка работала без утечек в течение 18 месяцев и продолжает расти.

Примечание. Фактические результаты зависят от условий применения. Свяжитесь с нами для получения рекомендаций по конкретному применению.

Factory Factory Factory Factory

Технические характеристики

Свойства материала ПТФЭ

Свойство	Ценить	Метод испытания
Плотность	2,15-2,20 г/см³	АСТМ Д792
Предел прочности	20-35 МПа	АСТМ Д638
Удлинение при разрыве	250-500%	АСТМ Д638
Коэффициент трения	0,04-0,20	АСТМ Д1894
Твердость	Шор Д 55-65	АСТМ Д2240
Водопоглощение	<0,01%	АСТМ Д570
Непрерывная рабочая температура	от -180°С до +200°С	АСТМ Д746
Кратковременная рабочая температура	До +300°С	—
Химическая стойкость	pH 0-14 (кроме расплавленных щелочных металлов, соединений фтора)	—
Диэлектрическая прочность	15-50 кВ/мм	АСТМ Д149

Габаритные возможности

Параметр	Возможность
Обработанные детали — токарная обработка с ЧПУ	Диаметр до 600 мм × длина 1200 мм.
Обработанные детали — Фрезерование с ЧПУ	До 600×400×300 мм
Формованные детали — компрессионное формование	Диаметр до 3300 мм.
Минимальная толщина стенки	До 0,8 мм (механическая обработка)
Допуск — Стандарт	±0,05 мм
Допуск — Точность	±0,02 мм
Поверхностная обработка	0,8–3,2 мкм Ra (полировка для более качественной отделки)

Гарантия качества

Материал из 100 % натуральной смолы — без переизмельчения и переработки материалов. Стабильное качество, партия за партией.

Полная отслеживаемость — каждую партию можно проследить от сырья до готовой продукции. Сертификаты на материалы предоставляются по запросу.

Прецизионная обработка — компоненты подвергаются точной обработке с соблюдением жестких допусков с использованием современного оборудования с ЧПУ.

Сертификация ISO 9001:2015 — Производственные процессы сертифицированы в соответствии с системами управления качеством ISO.

Доступны марки, соответствующие требованиям FDA — чистый ПТФЭ и некоторые марки соответствуют требованиям FDA 21 CFR 177.1550.

Бесплатная поддержка DFM — мы оцениваем вашу конструкцию и рекомендуем альтернативные варианты геометрии или материала по более низкой цене — те же функции, лучшая технологичность. Включено в каждое предложение.

От прототипа к производству — от одного прототипа к крупносерийному производству — поддерживаются все. Срок выполнения: прототип 5-7 дней, производство 7-15 дней.

Test Test Test Test

Часто задаваемые вопросы

Вопрос: Что вам нужно для расчета стоимости деталей из ПТФЭ, изготовленных по индивидуальному заказу, и сколько времени это займет?

Ответ: Четыре вещи:

(1) Чертеж или эскиз: 3D (STEP/IGES), 2D (PDF) или даже набросок от руки с основными размерами.

(2) Марка материала: рекомендуем, если не уверены.

(3) Количество: прототип, небольшая партия или серийное производство.

(4) Применение: температура, среда, давление (чтобы мы могли порекомендовать подходящий сорт).

Срок рассмотрения предложения: 24 часа.

Срок изготовления прототипа: 5–7 дней.

Срок изготовления: 7-20 дней.

Доставка: воздух 5–15 дней; Море 15-30 дней.

Вопрос: Каких допусков вы можете достичь и сколько стоит индивидуальный заказ?

A: Стандартный допуск: ±0,05 мм.

Точность: ±0,02 мм.

Стоимость зависит от сложности, размера, материала, допуска и количества.

Сравнение стоимости: стандартная деталь может стоить 50 долларов США. Изготовленная на заказ деталь может стоить 200 долларов. Но если стандартную деталь необходимо заменять каждые 3 месяца, то нестандартная деталь окупается в первый год.

Мы помогаем оптимизировать ваш проект для снижения затрат — бесплатная обратная связь DFM по каждому предложению. Никаких скрытых комиссий. Полная прозрачность.

Вопрос: Каковы ограничения и как вы поможете мне избежать ошибок?

A: Температура: от -180°C до +200°C (кратковременно до +300°C).

Химические пределы:

Первичный ПТФЭ: не для расплавленных щелочных металлов или фтора.

Стеклонаполненный: не подходит для HF или сильных щелочей.

С углеродным наполнением: не для сильных окислителей.

Наиболее распространенные ошибки: проектирование для литья под давлением (ПТФЭ нельзя лить под давлением), слишком жесткие допуски (увеличивает стоимость) или выбор неправильного сорта для используемого материала.

Мы помогаем вам избежать этого, предоставляя бесплатный обзор DFM для каждого предложения. Мы оцениваем конструкцию, подтверждаем совместимость, рекомендуем подходящий сорт и предлагаем альтернативные варианты геометрии по более низкой цене.

Мы не просто изготавливаем детали, мы решаем проблемы герметизации.
