Инженер по техническому обслуживанию на химическом заводе заменяет комплектмодифицированные листы ПТФЭна теплообменнике каждые восемь месяцев. Сопоставимый завод, использующий аналогичное оборудование и тот же технологический процесс, заменяет листы каждые три года. Разница не в поставщике и не в толщине листа. Это сочетание рецептуры, содержания наполнителя, метода установки, а также фактического термического и химического профиля, которому подвергаются листы при эксплуатации. Листы из модифицированного ПТФЭ часто рассматривают как товар, имеющий единую толщину и общее обозначение материала. В действительности срок их службы определяется набором взаимосвязанных факторов, которые необходимо согласовать с применением в процессе закупки.
Это руководство написано для покупателей и инженеров по техническому обслуживанию, которым необходимо понять, от чего зависит срок службы листов из модифицированного ПТФЭ и как выбрать подходящий материал для их применения. Мы рассмотрим факторы, влияющие на долговечность, включая базовую смолу и систему наполнителей, рабочую температуру и термоциклирование, химическое воздействие, механическую нагрузку и условия установки, а также методы хранения и обращения. Мы также предоставим контрольный список спецификаций и подробные параметры продукции с нашего завода по адресу:Нинбо Тайфно PTFE Plastic Products Co., Ltd.Независимо от того, ищете ли вы листы для прокладок, накладок, подшипников или электроизоляции, это руководство поможет вам выбрать продукт, который обеспечит максимально длительный срок службы в ваших конкретных условиях.
Листы модифицированного ПТФЭ отличаются от стандартного ПТФЭ своей молекулярной структурой. Стандартный ПТФЭ имеет линейную полимерную цепь, что придает ему отличную химическую стойкость и низкое трение, но также делает его склонным к ползучести под нагрузкой и проникновению некоторых химикатов. Модифицированный ПТФЭ, напротив, включает в полимерную цепь небольшой процент сомономера — обычно перфторпропилвинилового эфира (ППВЭ). Эта модификация нарушает кристалличность материала, уменьшая ползучесть и улучшая свариваемость, сохраняя при этом химическую стойкость, которой известен ПТФЭ. Степень модификации и молекулярная масса базовой смолы влияют на срок службы готового листа. Смола с более высокой молекулярной массой позволяет получить лист с большей устойчивостью к растрескиванию и износу. Тщательно контролируемое содержание сомономера позволяет получить лист с меньшей ползучестью и лучшей стабильностью размеров. В таблице ниже стандартный ПТФЭ и модифицированный ПТФЭ сравниваются с точки зрения свойств, влияющих на срок службы.
| Свойство | Стандартный ПТФЭ | Модифицированный ПТФЭ | Влияние на срок службы |
| Кристалличность | Высокий | Уменьшенный | Меньшая ползучесть, лучшая стабильность размеров |
| Свариваемость | Бедный | Хороший | Обеспечивает бесшовную облицовку, уменьшает пути утечек |
| Сопротивление ползучести | Умеренный | Хороший | Сохраняет компрессию под нагрузкой |
| Сопротивление проникновению | Умеренный | Улучшенный | Уменьшает химическую атаку из-за листа |
| Химическая стойкость | Отличный | Отличный | Сохраняет устойчивость к агрессивным средам |
На нашем заводе в Таифно используется высокомолекулярный модифицированный ПТФЭ с контролируемым содержанием сомономера. Мы проверяем молекулярную массу и соотношение сомономеров каждой партии перед ее поступлением в производство. Это гарантирует, что наши листы из модифицированного ПТФЭ имеют последовательную структуру, необходимую для длительного срока службы в сложных условиях эксплуатации. Наша команда инженеров может помочь вам выбрать правильную рецептуру для ваших конкретных химических и термических условий.
Система наполнителя часто является единственным наиболее важным фактором, определяющим срок службы листов из модифицированного ПТФЭ. Ненаполненный ПТФЭ обладает превосходной химической стойкостью и низким коэффициентом трения, но имеет относительно низкую износостойкость и высокую ползучесть под нагрузкой. Для применений, требующих скользящего контакта, высоких сжимающих нагрузок или термоциклирования, обычно требуется марка с наполнителем. Наиболее распространенными наполнителями являются стекловолокно, углеродное волокно, графит, бронза и дисульфид молибдена. Каждый наполнитель улучшает определенные свойства, потенциально ухудшая другие. Стекловолокно повышает износостойкость и прочность на сжатие, но может подвергаться воздействию некоторых химических веществ, особенно плавиковой кислоты и сильных щелочей. Углеродное волокно улучшает износостойкость, теплопроводность и сопротивление ползучести, но снижает электрическую изоляцию. Графит улучшает трение и износ, но может увеличить пористость. Бронза улучшает теплопроводность и прочность на сжатие, но не подходит для химических применений. В таблице ниже суммировано влияние обычных наполнителей на срок службы листов из модифицированного ПТФЭ.
| Наполнитель | Износостойкость | Сопротивление ползучести | Химическая стойкость | Типичное применение |
| Стекловолокно | Отличный | Хороший | Хорошо (не для HF или сильных щелочей) | Прокладки, подшипники, сальники |
| Углеродное волокно | Отличный | Отличный | Отличный | Подшипники, щелевые кольца, детали компрессора |

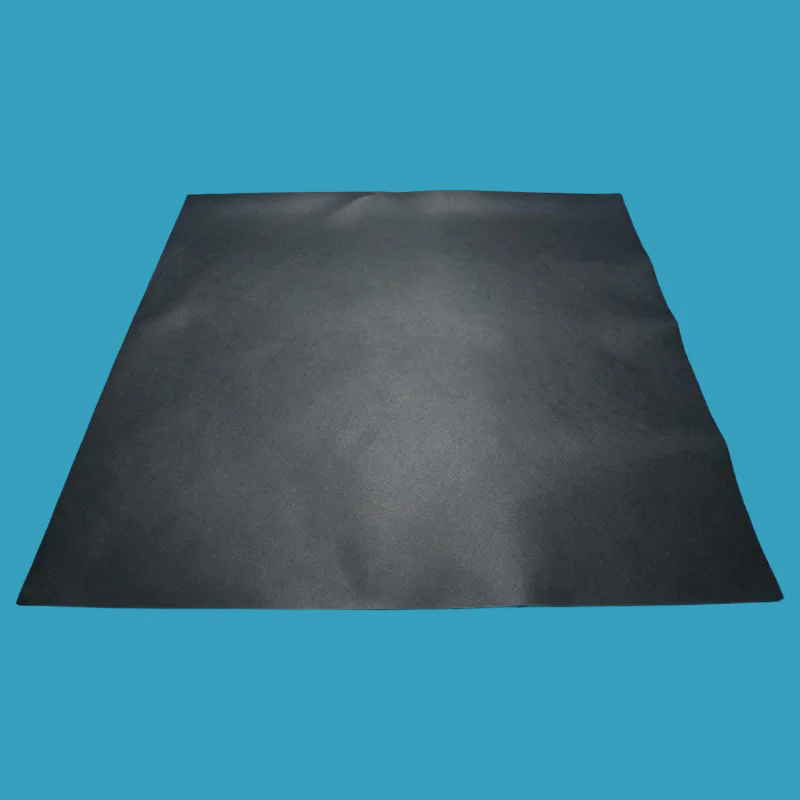

| Графит | Хороший | Хороший | Отличный | Уплотнения, подшипники, устройства с низким коэффициентом трения |
| Бронза | Отличный | Отличный | Плохо (не для химической службы) | Высоконагруженные подшипники, износостойкие пластины |
| дисульфид молибдена | Хороший | Умеренный | Отличный | Уплотнения с низким коэффициентом трения, скользящие применения |
На нашем заводе мы производим листы из модифицированного ПТФЭ с различными системами наполнителей для различных применений. Мы работаем с нашими клиентами, чтобы выбрать наполнитель, который обеспечивает наилучший баланс износостойкости, сопротивления ползучести и химической совместимости для их конкретных условий эксплуатации. Наша техническая группа может предоставить данные о совместимости материалов и результаты испытаний на износ, чтобы помочь в процессе выбора.
Температура является решающим фактором в сроке службы листов из модифицированного ПТФЭ. ПТФЭ имеет температуру непрерывной эксплуатации около 260°С, но практический срок службы при повышенных температурах ограничен двумя механизмами: термической деградацией полимера и ускоренной ползучестью под нагрузкой. При температуре выше 200°C полимерные цепи начинают медленно разлагаться, выделяя следовые количества фтористого водорода и других продуктов разложения. Эта деградация ускоряется в присутствии кислорода и при повторяющихся термических циклах. Термическое циклирование особенно вредно, поскольку оно заставляет лист расширяться и сжиматься, что может привести к усталостному растрескиванию и потере сжатия в прокладках. В таблице ниже суммировано влияние температуры на ожидаемый срок службы листов из модифицированного ПТФЭ.
| Непрерывная температура | Ожидаемый срок службы | Механизм деградации |
| До 150°С | Отлично (10+ лет) | Минимальная термическая деградация |
| 150°С - 200°С | Хорошо (5-10 лет) | Медленное термическое старение, умеренная ползучесть. |
| 200°С - 230°С | Умеренная (2-5 лет) | Ускоренное термическое старение, повышенная ползучесть |
| 230°С - 260°С | Ограниченный (1-2 года) | Значительная термическая деградация, высокая ползучесть |
| Выше 260°С | Не рекомендуется | Быстрая деградация, потенциальное разложение |
В Таифно наш завод тестирует наши листы из модифицированного ПТФЭ на термическое старение при повышенных температурах. Мы предоставляем нашим клиентам оценку срока службы на основе фактической рабочей температуры и профиля термоциклирования. Для применений, требующих частых термических циклов, мы рекомендуем марку с наполнителем с улучшенным сопротивлением ползучести, чтобы поддерживать сжатие с течением времени.
Листы из модифицированного ПТФЭ устойчивы к подавляющему большинству промышленных химикатов, но существуют особые условия, которые могут сократить срок службы. Наиболее важными из них являются воздействие расплавленных щелочных металлов, элементарного фтора и некоторых фторирующих агентов, которые разрушают ПТФЭ на молекулярном уровне. Это известные исключения. Менее очевидны последствия химического проникновения. Даже если лист не подвергается химическому воздействию, некоторые химические вещества могут проникать через ПТФЭ и воздействовать на подложку за ним или накапливаться внутри листа и вызывать вздутие или расслоение. Это особенно актуально для футерованного оборудования, где лист приклеен к металлической подложке. В таблице ниже приведены условия химического воздействия, которые могут сократить срок службы листов из модифицированного ПТФЭ.
| Химическое состояние | Влияние на срок службы | смягчение последствий |
| Расплавленные щелочные металлы | Быстрая химическая атака | Избегайте ПТФЭ; использовать альтернативный материал |
| Элементарный фтор | Быстрая химическая атака | Избегайте ПТФЭ; использовать альтернативный материал |
| Химикаты с высокой проницаемостью | Проникновение через лист, атака на подложку | Используйте более толстый лист или барьерный слой. |
| Химикаты с поверхностно-активными веществами | Смачивание поверхности, снижение химической стойкости | Проверьте совместимость перед использованием |
| Высокотемпературное химическое воздействие | Ускоренное проникновение и деградация | Уменьшите температуру или используйте более толстый лист. |
На нашем заводе мы предоставляем данные о химической совместимости наших листов из модифицированного ПТФЭ с широким спектром промышленных химикатов. Мы также предлагаем тестирование на проникновение конкретных химикатов и условий эксплуатации. Наша техническая команда может помочь вам определить, требуется ли для вашего применения стандартный лист или более толстый лист.
Установка и механическая нагрузка часто упускаются из виду как факторы, влияющие на срок службы листов из модифицированного ПТФЭ. Лист, установленный неправильно или подвергшийся чрезмерным механическим нагрузкам, преждевременно выйдет из строя, независимо от качества его материала. Наиболее распространенными ошибками при установке являются чрезмерная затяжка болтов (что разрушает лист и снижает его восстановление), недостаточная затяжка (что приводит к утечкам и химическому воздействию на поверхность уплотнения) и неправильная подготовка поверхности (которая препятствует правильной посадке листа). Факторы механической нагрузки включают сжимающее напряжение, износ при скольжении и наличие абразивных частиц. В таблице ниже приведены факторы установки и нагрузки, влияющие на срок службы.
| Фактор | Влияние на срок службы | Корректирующие действия |
| Чрезмерное затягивание | Сдавливание, потеря восстановления, ползучесть | Следуйте спецификации крутящего момента |
| Недостаточный момент затяжки | Утечка, химическая атака на границе раздела | Следуйте спецификации крутящего момента |
| Плохая подготовка поверхности | Неправильная посадка, пути утечки | Очистите и осмотрите сопрягаемые поверхности. |
| Чрезмерная сжимающая нагрузка | Ползучесть, потеря толщины | Выбирайте наполненную марку с более высоким сопротивлением ползучести. |
| Абразивные частицы | Ускоренный износ | Фильтруйте технологическую жидкость, используйте износостойкий сорт. |
| Скользящий контакт | Износ, фрикционный нагрев | Используйте заполненный сплав с низким коэффициентом трения. |
В Таифно мы предоставляем рекомендации по установке наших листов из модифицированного ПТФЭ, включая характеристики крутящего момента и требования к подготовке поверхности. Мы также предлагаем техническую поддержку, чтобы помочь нашим клиентам выбрать марку, подходящую для их условий механической нагрузки. Наша цель — обеспечить, чтобы лист работал так, как задумано, в течение всего срока службы.
Срок службы модифицированного листа ПТФЭ начинается еще до его установки. Неправильное хранение и обращение могут привести к появлению дефектов, которые сокращают срок службы. Наиболее важными факторами хранения являются температура, влажность, воздействие ультрафиолета и механическое воздействие. Листы ПТФЭ следует хранить в прохладном, сухом и чистом месте, вдали от прямых солнечных лучей и источников озона. Их следует хранить в горизонтальном положении или на ребре, не сгибать и не складывать, чтобы предотвратить необратимую деформацию. Их следует защищать от пыли и мусора, которые могут проникнуть в поверхность и вызвать износ или загрязнение. В таблице ниже приведены методы хранения и обращения, позволяющие сохранить рабочие характеристики листа.
| Упражняться | Причина | Рекомендуемое состояние |
| Храните ровно или на краю | Предотвращает изгиб и остаточную деформацию. | Плоский поддон или вертикальный стеллаж |
| Контроль температуры | Предотвращает термическое напряжение и изменение размеров. | 15°С - 30°С |
| Контроль влажности | Предотвращает образование конденсата и загрязнений | < 60% относительной влажности |
| Избегайте воздействия ультрафиолета | Предотвращает деградацию поверхности | Хранение в помещении, вдали от окон. |
| Защитить от пыли | Предотвращает попадание частиц и износ | Крытое хранилище |
| Избегайте контакта с маслами | Предотвращает отек и загрязнение | Чистое и сухое складское помещение |
На нашем заводе мы упаковываем наши листы из модифицированного ПТФЭ в защитную пленку и отправляем их в жестких контейнерах, чтобы предотвратить повреждение во время транспортировки. Мы также предоставляем нашим клиентам рекомендации по хранению, чтобы гарантировать, что листы останутся в оптимальном состоянии до момента их установки.
Оценка поставщика листов из модифицированного ПТФЭ требует сосредоточения внимания на рецептуре материала, консистенции наполнителя, контроле качества, возможностях тестирования и технической поддержке. Поставщик должен иметь возможность производить листы с постоянной молекулярной массой, содержанием сомономера и дисперсией наполнителя. У них должна быть система контроля качества, которая проверяет эти свойства каждой партии. Они должны иметь возможность тестирования на термическое старение, химическую стойкость и механические свойства. И они должны предоставлять техническую поддержку, чтобы помочь покупателям выбрать правильный сорт для их применения. В таблице ниже суммированы эти критерии оценки.
| Критерий оценки | Что искать | Почему это важно |
| Состав материала | Контролируемое содержание сомономера, высокая молекулярная масса | Обеспечивает сопротивление ползучести и свариваемость. |
| Консистенция наполнителя | Равномерная дисперсия, проверенное содержание наполнителя | Обеспечивает постоянный износ и механические свойства. |
| Контроль качества | ISO 9001, тестирование партий, отслеживаемость | Обеспечивает стабильное качество продукции |
| Возможность тестирования | Термическое старение, химическая стойкость, испытания на износ | Проверяет заявления о сроке службы |
| Техническая поддержка | Выбор материала, разработка приложений | Помогает выбрать правильный сорт |
Наш завод в Таифно уже более десяти лет производит листы из модифицированного ПТФЭ. Мы самостоятельно контролируем рецептуру и дисперсию наполнителя, а также проверяем каждую партию на свойства, влияющие на срок службы. Мы сертифицированы по стандарту ISO 9001 и ведем подробный учет всех проверок. Наша техническая команда готова оказать помощь в выборе материалов и их применении. Мы приглашаем вас оценить нас по этим критериям и рассмотреть нас в качестве вашего партнера по листам из модифицированного ПТФЭ.
В следующей таблице представлены ключевые параметры наших листов из модифицированного ПТФЭ. Эти листы предназначены для прокладок, накладок, подшипников, уплотнений и электроизоляции в сложных промышленных условиях. Наша фабрика также может производить листы по индивидуальному заказу для удовлетворения конкретных требований.
| Параметр | Диапазон спецификации | Примечания |
| Толщина | 0,5 мм - 50 мм | Возможна нестандартная толщина |
| Размер листа | От 500 х 500 мм до 2000 х 2000 мм. | Доступны нестандартные размеры |
| Базовая смола | Модифицированный ПТФЭ (сомономер ППВЭ) | Высокая молекулярная масса |
| Варианты наполнителя | Стекловолокно, углеродное волокно, графит, бронза, MoS2 | Выбрано для применения |
| Содержание наполнителя | 5% - 40% по весу | Зависит от типа наполнителя |
| Плотность | 2,14–2,30 г/см³ | Зависит от наполнителя |
| Предел прочности | 20–35 МПа | Зависит от формулировки |
| Удлинение при разрыве | 200% - 400% | Зависит от формулировки |
| Непрерывная рабочая температура | от -200°С до +260°С | Зависит от приложения |
| Диэлектрическая прочность | 20 - 30 кВ/мм | Незаполненные оценки |
| минимальный заказ | 100 кг | Возможен торг при больших заказах |
| Время выполнения | 2–4 недели | Зависит от количества и настройки |
На нашем заводе мы производим листы из модифицированного ПТФЭ, соответствующие этим и многим другим спецификациям. Мы можем настроить толщину, размер листа, тип и содержание наполнителя в соответствии с вашими конкретными требованиями. Наша система контроля качества включает проверку сырья, внутрипроизводственный контроль и окончательную проверку перед отправкой. Наша цель — предоставить нашим клиентам высококачественные листы из модифицированного ПТФЭ, которые обеспечивают длительный срок службы и надежную работу.
Вопрос 1. Как долго обычно служат листы модифицированного ПТФЭ?
Ответ: Срок службы листа модифицированного ПТФЭ зависит от условий эксплуатации. В благоприятных условиях — температуре ниже 150°C, слабых химикатах и низкой механической нагрузке — лист может прослужить 10 и более лет. В более сложных условиях — температурах от 200°C до 260°C, агрессивных химикатах и высоких сжимающих нагрузках — срок службы может составлять от 1 до 5 лет. Наш завод может предоставить оценку срока службы с учетом конкретной рабочей температуры, химического воздействия и механической нагрузки.
Вопрос 2. В чем разница между стандартным ПТФЭ и модифицированным ПТФЭ?
Ответ: Модифицированный ПТФЭ включает в полимерную цепь небольшое количество сомономера (обычно ППВЭ), что снижает кристалличность и улучшает сопротивление ползучести и свариваемость по сравнению со стандартным ПТФЭ. Это делает модифицированные листы ПТФЭ более подходящими для применений, связанных с высокими сжимающими нагрузками, термоциклированием или сварными футеровками. Химическая стойкость обоих материалов остается превосходной.
Вопрос 3. Какой наполнитель лучше всего подходит для применений с высокой степенью износа?
Ответ: В условиях повышенного износа наполнители из углеродного и стекловолокна обеспечивают наилучшую износостойкость. Углеродное волокно также улучшает теплопроводность и сопротивление ползучести, что делает его пригодным для изготовления подшипников и щелевых колец. Стекловолокно более экономично и широко используется в прокладках и уплотнениях. Выбор зависит от конкретного применения, химической среды и механической нагрузки. Наша техническая команда может помочь вам выбрать правильный наполнитель.
Вопрос 4: Можно ли использовать листы модифицированного ПТФЭ в пищевой промышленности?
Ответ: Да, листы модифицированного ПТФЭ можно использовать в пищевой промышленности при условии, что марка соответствует соответствующим правилам контакта с пищевыми продуктами. Ненаполненные и некоторые наполненные марки доступны в рецептурах, соответствующих требованиям FDA и ЕС 10/2011. Наш завод может предоставить необходимую документацию о соответствии требованиям для применений, контактирующих с пищевыми продуктами.
Вопрос 5. Как хранить модифицированные листы ПТФЭ перед установкой?
Ответ: Листы из модифицированного ПТФЭ следует хранить в горизонтальном положении или с перевернутым краем в прохладном, сухом и чистом месте, вдали от прямых солнечных лучей и источников озона. Температура хранения должна составлять от 15°C до 30°C, а относительная влажность должна быть ниже 60%. Листы следует защищать от пыли и мусора, их нельзя сгибать или складывать. Наша фабрика предоставляет рекомендации по хранению для каждой партии.
Срок службы листов из модифицированного ПТФЭ определяется сочетанием рецептуры, выбора наполнителя, температуры, химического воздействия, установки и хранения. Понимая эти факторы и выбирая правильный материал для применения, покупатели могут добиться более длительного срока службы, снижения затрат на техническое обслуживание и более надежной работы. Наша фабрика Ningbo Taifno PTFE Plastic Products Co., Ltd. обладает опытом и возможностями производить модифицированные листы из PTFE, отвечающие самым строгим требованиям. Мы самостоятельно контролируем рецептуру и дисперсию наполнителя, а также проверяем каждую партию на свойства, влияющие на срок службы. Наша техническая команда готова оказать помощь в выборе материалов и их применении.
Если вы ищете листы для прокладок, накладок, подшипников, уплотнений или электроизоляции, мы приглашаем вас связаться с нами, чтобы обсудить ваши требования. Мы можем предоставить образцы, технические данные и индивидуальные решения. Наша приверженность качеству и удовлетворенности клиентов сделала нас надежным партнером для предприятий по всему миру.
Свяжитесь с компанией Ningbo Taifno PTFE Plastic Products Co., Ltd. сегоднячтобы обсудить ваши требования к листам из модифицированного ПТФЭ и узнать, как наши продукты могут обеспечить длительный срок службы в вашем приложении.
-
