ВыборТаифноозначает партнерство с надежным производителем и поставщиком листов модифицированного ПТФЭ. Имея собственный завод и научно-исследовательский центр, мы производим материалы, обладающие превосходной устойчивостью к хладотекучести, а также повышенной теплопроводностью и износостойкостью. Из этих листов можно изготавливать различные уплотнительные компоненты и инженерные детали, подходящие для таких отраслей, как химическая, полупроводниковая, электротехническая и машиностроительная.
Лист модифицированного ПТФЭ (RPTFE, армированный ПТФЭ) производится путем добавления армирующих наполнителей (стекловолокно, углеродное волокно, графит, сульфат бария, кремнезем, MoS₂, бронза) к первичной смоле ПТФЭ во время компаундирования, а затем прессования или зачистки в листовую форму. Наполнители улучшают механическую прочность, износостойкость, сопротивление ползучести и стабильность размеров, сохраняя при этом универсальную химическую стойкость ПТФЭ (pH 0–14).
Проблема, которую они решают: Первичный ПТФЭ мягкий, он расползается (течет на холоде) под постоянной нагрузкой, деформируется и со временем протекает. При работе под высоким давлением, в абразивных средах или при термоциклировании чистый ПТФЭ выходит из строя. Модифицированный ПТФЭ добавляет структурное усиление, сохраняя химическую стойкость и одновременно обеспечивая механическую прочность, которую не может обеспечить исходный ПТФЭ. Неправильный выбор приведет к простою, потере продукта и расходам на техническое обслуживание.
Выигрыш: более высокие первоначальные затраты, но срок службы в 3–5 раз дольше. Это приводит к снижению общей стоимости и уменьшению времени простоя, а это означает меньшее количество замен.
|

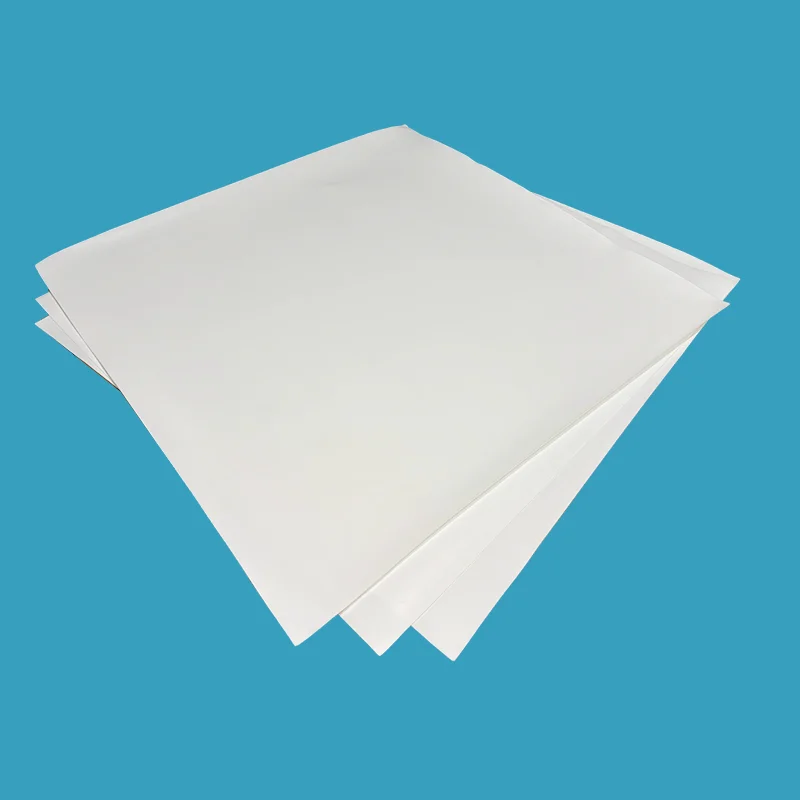

Параметр |
Описание |
|
Наполнители |
15-25% стекловолокна |
|
Температура |
от -180°С до +200°С |
|
Предел прочности |
≥25 МПа |
|
Ключевые особенности |
Высочайшая износостойкость, повышенная прочность на сжатие, снижение ползучести, повышенная жесткость. |
|
Лучшее для |
Абразивные среды, суспензии, высокие нагрузки, седла клапанов, работа под высоким давлением |
|
Срок службы против Virgin |
В 3-5 раз дольше работает с абразивами |
|
Ограничение |
Не совместим с плавиковой кислотой (HF) или сильными щелочами — стекло вступает в реакцию. |
|
Цвет |
Кремовый, светло-серый, светло-голубой |
|
Параметр |
Описание |
|
Наполнители |
Диоксид кремния (SiO₂) |
|
Температура |
от -180°С до +200°С |
|
Предел прочности |
≥20 МПа |
|
Ключевые особенности |
Превосходное сопротивление ползучести, превосходное сохранение крутящего момента затвора, низкая газопроницаемость, высокая плотность (2,1-2,3 г/см³). |
|
Лучшее для |
Сильные кислоты, растворители, углеводороды, работа с хлором, криогенная работа, работа с кислородом (одобрено BAM) |
|
Ограничение |
Несовместим с HF или сильными щелочами — вступает в реакцию кремнезем. |
|
Цвет |
Палевый, оранжевый, белый |
|
Параметр |
Описание |
|
Наполнители |
Сульфат бария (BaSO₄) |
|
Температура |
от -180°С до +200°С |
|
Плотность |
2,9-3,0 г/см³ — самый высокий среди наполненных марок |
|
Ключевые особенности |
Высочайшая плотность, отличное сопротивление ползучести, высокая механическая прочность, превосходная стойкость к щелочам. |
|
Лучшее для |
Сильные щелочи, хлор, токсичные химикаты, плавиковая кислота (до 48%), применение с высокими нагрузками. |
|
Ограничение |
Несовместим с расплавленными щелочными металлами, газообразным фтором, безводным HF или серной кислотой >75 % при температуре выше 65°C. |
|
Цвет |
Белый, коричневый |
|
Параметр |
Описание |
|
Наполнители |
Угольный порошок или графит |
|
Температура |
от -180°С до +200°С |
|
Ключевые особенности |
Отличная теплопроводность, низкое трение, антистатические свойства, улучшенное сопротивление ползучести. |
|
Лучшее для |
Высокая скорость, рассеивание тепла, работа всухую, динамическое уплотнение. |
|
Ограничение |
Не для сильных окислителей при высокой температуре — углерод окисляется. |
|
Цвет |
Черный, темно-серый |
|

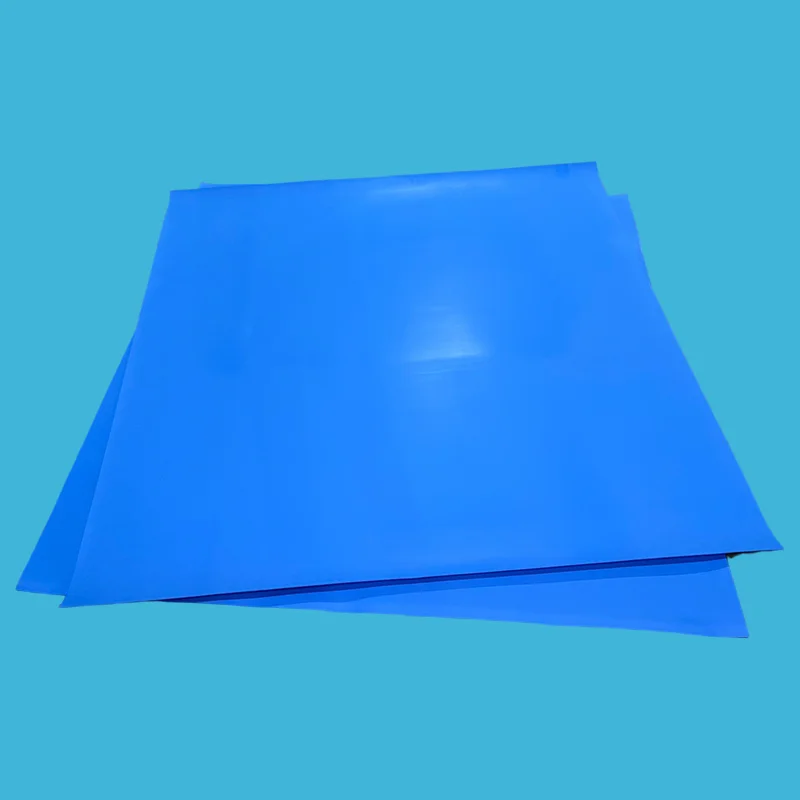

Параметр |
Описание |
|
Наполнители |
Полые стеклянные микросферы |
|
Температура |
от -180°С до +200°С |
|
Сжимаемость |
≥50% |
|
Восстановление |
≥32% (до 55,8% в некоторых классах) |
|
Ключевые особенности |
Низкая плотность, отличная сжимаемость и восстановление, эластичный, удобный для фланцев. |
|
Лучшее для |
Фланцы с эмалированным покрытием, хрупкие фланцы, уплотнение с низким крутящим моментом, термоциклирование |
|
Ограничение |
Более низкое номинальное давление (до 55 бар), несовместимо с HF. |
|
Цвет |
Синий, белый |
|
Параметр |
Описание |
|
Наполнители |
Дисульфид молибдена (MoS₂) |
|
Ключевые особенности |
Повышенная смазывающая способность, снижение трения, улучшенная износостойкость. |
|
Лучшее для |
Липкие среды, работа с низким крутящим моментом, работа с высокими нагрузками и низким коэффициентом трения. |
|
Ограничение |
Не для окисляющих кислот |
|
Цвет |
Темно-серый |
|
Особенность |
Модифицированный ПТФЭ |
Девственный ПТФЭ |
Почему это важно для вашей прибыли |
|
Сопротивление ползучести |
★★★★☆ значительно улучшено |
★★☆☆☆ бедный |
Меньше повторной затяжки, меньше утечек, более длительный срок службы |
|
Износостойкость |
★★★★★ отличное (стекло/карбон) |
★★☆☆☆ бедный |
Срок службы в 3-5 раз дольше при работе с абразивами |
|
Механическая прочность |
★★★★☆ улучшенный |
★★☆☆☆ мягкий |
Выдерживает более высокое давление без деформации. |
|
Химическая стойкость |
★★★★☆ зависит от наполнителя |
★★★★★ pH 0-14 |
Проверьте совместимость наполнителя с вашим носителем |
|
Стоимость (начальная) |
$$-$$$ |
$ |
Выше аванс, но ниже общая стоимость |
|
Срок службы в требовательном сервисе |
3-5 лет |
6-12 месяцев |
Одно модифицированное седло из ПТФЭ = 3–6 замен первичного ПТФЭ. |
|
Общая стоимость (3 года) |
Ниже |
Выше |
Меньше замен = меньше простоев = реальная экономия |
|
Соответствует FDA |
⚠️ Зависит от наполнителя |
✅ Да |
Выбирайте Virgin для приложений FDA без наполнителей |
|
Если ваша услуга... |
Выбирать... |
Почему |
рентабельность инвестиций |
|
Абразивные среды, суспензии, высокое давление |
Стекловолокно заполнено |
Высочайшая износостойкость и механическая прочность |
Срок службы в 3-5 раз дольше |
|
Сильные кислоты, растворители, хлор, криогенные |
Кремнезем заполненный |
Превосходное сопротивление ползучести + химическая совместимость. |
Увеличенный срок службы уплотнений, меньшее количество повторных затяжек |
|
Сильные каустики, ВЧ-сервис, высокая нагрузка |
Заполненный сульфатом бария |
Высочайшая плотность, лучшая стойкость к щелочам и высоким частотам |
Превосходная химическая стойкость |
|
Высокая скорость, рассеивание тепла, сухой ход |
Карбон/графитовый наполнитель |
Теплопроводность + низкое трение |
Снижение теплового повреждения, более длительный срок службы |
|
Фланцы с эмалированным покрытием, хрупкие фланцы, низкий крутящий момент |
Стеклянная микросфера с наполнителем |
Соответствующий, удобный для фланцев, низкий крутящий момент |
Защищает дорогое стеклянное оборудование. |
|
Липкая среда, низкое трение, низкий крутящий момент |
MoS₂ Заполненный |
Повышенная смазывающая способность |
Плавная работа, уменьшенный крутящий момент |
|
Требуемая химическая чистота, заявки FDA |
Девственный ПТФЭ |
Никаких наполнителей — максимальная химическая чистота. |
Самая низкая стоимость чистого обслуживания |
Модифицированный ПТФЭ значительно снижает хладотекучесть (ползучесть) по сравнению с первичным ПТФЭ, дольше сохраняя момент затяжки болтов и предотвращая утечки с течением времени. Он требует меньше повторной затяжки, меньше утечек и имеет более длительный срок службы.
Наполнители из стекловолокна и углеродного волокна обеспечивают превосходную износостойкость, срок службы в 3-5 раз дольше, чем у первичного ПТФЭ при абразивной работе. Одно модифицированное седло из ПТФЭ = 3–6 замен первичного ПТФЭ.
Модифицированный ПТФЭ обеспечивает более высокую прочность на сжатие, растяжение (≥20–25 МПа) и стабильность размеров. Он подходит для применений с высокими нагрузками, когда первичный ПТФЭ деформируется.
Углеродные и графитовые наполнители улучшают теплопроводность, рассеивая тепло трения и уменьшая количество горячих точек в динамических приложениях.
Модифицированный ПТФЭ сохраняет химическую стойкость ПТФЭ при pH 0–14, но наполнители могут иметь определенные химические ограничения. Всегда проверяйте совместимость вашего носителя.
Некоторые модифицированные марки ПТФЭ (сульфат бария, стеклянные микросферы, углерод/графит) соответствуют требованиям FDA 21 CFR 177.1550 для пищевой и фармацевтической промышленности.
Ответ: Переходите на модифицированный ПТФЭ, если исходный ПТФЭ выходит из строя при эксплуатации под высоким давлением, в абразивных средах, при термоциклировании или когда деформация ползучести приводит к утечке.
Первичный ПТФЭ хорошо подходит для чистых химикатов, гладких фланцев, низкого давления (<30 бар) и приложений FDA. Модифицированный ПТФЭ обеспечивает в 3–5 раз больший срок службы при требовательных услугах, более высокие первоначальные затраты и более низкую общую стоимость.
Если исходный ПТФЭ выходит из строя каждые 6 месяцев, одно модифицированное седло из ПТФЭ, срок службы которого составляет 3 года, сэкономит вам 5 замен + 5 простоев + трудозатраты.
Быстрое правило:
Требуется только химическая стойкость → чистый ПТФЭ.
Нужна химическая стойкость + механическая прочность → Модифицированный ПТФЭ.
А:Стеклянный: Лучше всего подходит для абразивов, суспензий, высокого давления. Высочайшая износостойкость и прочность. Не для HF или сильных щелочей.
с кремнеземом: Лучше всего подходит для сильных кислот, растворителей, хлора и криогенных веществ. Превосходное сопротивление ползучести и сохранение крутящего момента затвора. Не для HF или сильных щелочей.
С наполнителем из сульфата бария: Лучше всего подходит для сильных щелочей, высокочастотных жидкостей (до 48%), токсичных химикатов. Высочайшая плотность (2,9-3,0 г/см³), отличная механическая прочность.
Быстрое правило:
Абразивы → Стекло.
Кислоты/растворители → Кремнезем.
Каустика/HF → Сульфат бария.
Не уверен? Отправьте нам свою среду, температуру и давление, техническая группа Таифно порекомендует вас в одном ответе.
А:Температура: от -180°C до +200°C (в зависимости от марки).
Давление: До 80-85 бар (зависит от марки и толщины).
Химическая: pH 0-14, но у каждого наполнителя есть свои пределы:
Стеклянный: не для HF или сильных щелочей.
с кремнеземом: не для HF или сильных щелочей.
С наполнителем из сульфата бария: не для расплавленных щелочных металлов или газообразного фтора.
Карбоновый: не для сильных окислителей.
Три типичные ошибки:
(1) Использование неподходящего наполнителя для вашего носителя: перед выбором проверьте химическую совместимость.
(2) Чрезмерная затяжка: модифицированный ПТФЭ требует контролируемого крутящего момента; чрезмерное сжатие повреждает материал.
(3) Превышение температурных пределов: наполнители не расширяют температурный диапазон ПТФЭ; матрица из ПТФЭ ограничивает производительность.
Для каждого заказа мы предложим полные спецификации и рекомендации по установке, вы также можетесвязаться с намичтобы получить техническую поддержку.
