Уплотнительный шнур из расширенного ПТФЭ

Taifno специализируется на исследованиях, разработках и производстве различных уплотнений из ПТФЭ. Наш уплотнительный шнур из расширенного ПТФЭ предназначен для работы с шероховатыми, изъеденными или деформированными поверхностями и подходит для нестандартных или поврежденных фланцев; его можно обрезать по длине на месте и установить на место, что избавляет от необходимости хранить сотни спецификаций или ждать индивидуальных заказов. Мы предлагаем прямые цены с завода и предоставляем услуги технической поддержки.

Отправить запрос

Описание продукта

Предварительно нарезанные прокладки часто трудно подобрать для фланцев неправильной формы, поврежденных уплотняющих поверхностей или нестандартного оборудования. Уплотняющий шнур из расширенного ПТФЭ представляет собой гибкую альтернативу, позволяя пользователям отрезать необходимую длину на месте и сформировать прокладку непосредственно в соответствии с областью уплотнения. Его мягкая расширенная структура адаптируется к шероховатым, ямчатым и неровным поверхностям, сохраняя при этом надежное уплотнение с низким моментом затяжки болтов.

Шнур, изготовленный из эПТФЭ, обеспечивает превосходную химическую стойкость в средах с pH 0–14, в диапазоне температур от -196°C до +200°C и выдерживает давление до 100 бар. Свяжитесь с Taifno сегодня, чтобы получить быстрое решение для герметизации для технического обслуживания и нестандартных применений.

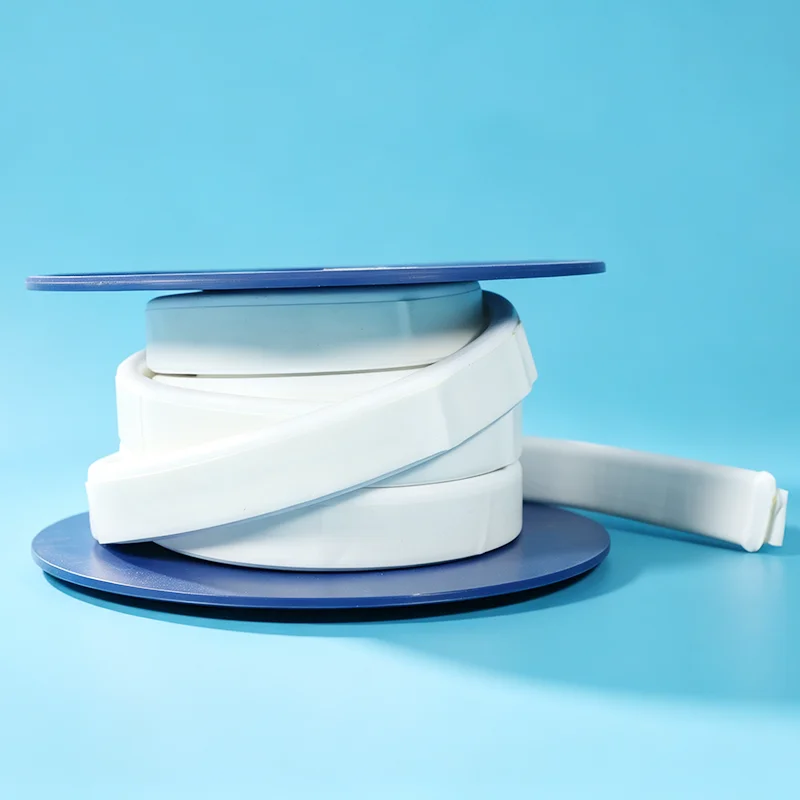

Expanded PTFE Sealing Cord

Каким образом шнур из расширенного ПТФЭ обеспечивает гибкое уплотнение?

Уплотнительный шнур из расширенного ПТФЭ представляет собой непрерывный уплотнительный материал, изготовленный из 100% чистой смолы ПТФЭ в процессе расширения. Его мягкая микропористая структура обеспечивает превосходную сжимаемость и гибкость, позволяя корду адаптироваться к неровным участкам уплотнения, зазорам и сложной геометрии фланцев, сохраняя при этом надежные характеристики уплотнения.

Разработанный для легкой установки на месте, шнур можно отрезать до необходимой длины, поместить непосредственно в уплотнительную канавку или область фланца и сжать во время сборки, чтобы сформировать прочную прокладку.

Самоклеящаяся опция помогает удерживать шнур на месте, особенно на вертикальных поверхностях или в сложных условиях установки.

Ключевые преимущества

1. Гибкая адаптация формы

Сжимаемая структура заполняет неровности поверхностей и герметизирует зазоры, которые трудно закрыть стандартными предварительно нарезанными прокладками.

2. 100% чистый материал ПТФЭ.

Не содержит наполнителей и графита, что обеспечивает превосходную химическую стойкость и предотвращает риск загрязнения.

3. Широкий температурный диапазон

Остается гибким при криогенных температурах до -196°C, сохраняя при этом герметичность.

4. Долгосрочная стабильность

Лучше противостоит ползучести и хладотекучести, чем обычный ПТФЭ, помогая сохранять силу уплотнения в течение длительного срока службы.

Почему стоит выбрать шнур из расширенного ПТФЭ?

Проблема	Как решает проблему шнур из эПТФЭ
Сотни размеров прокладок на складе	Один рулон заменяет тысячи предварительно нарезанных прокладок — 4–6 размеров шнура подходят для большинства применений.
Пользовательские формы занимают слишком много времени	Обрезка по длине на месте — без ожидания
Поврежденные или деформированные фланцы дают течь	Мягкий, приятный материал заполняет царапины, ямки и неровности.
Разрезанные прокладки, отходы материала	Отрежьте именно то, что вам нужно — никаких отходов
Хрупкие фланцы трескаются под действием высокого крутящего момента	Уплотнения с низким давлением болтов — идеально подходят для эмалированных и пластиковых фланцев.
Дорогостоящие простои в ожидании прокладок	Немедленная доступность — не нужно ждать индивидуальной резки

Руководство по сравнению и выбору

Шнур из эПТФЭ, предварительно нарезанные прокладки и обычный ПТФЭ

Особенность	ЭПТФЭ-шнур	Предварительно вырезанные прокладки	Обычный лист ПТФЭ
Инвентарь	Один рулон — заменяет сотни размеров.	Каждый размер должен быть в наличии	Несколько толщин и размеров
Пользовательские фигуры	Обрезается на месте — подходит для любой формы	Требуется специальный инструмент или ожидание	Надо вырезать из листа
Соответствие	★★★★★ заполняет царапины и ямки	★☆☆☆☆ жесткий	★☆☆☆☆ жесткий
Холодный поток	✅Нет сползания	Н/Д	❌ Ползает под нагрузкой
Температура	от -196°С до +200°С	Зависит от материала	от -180°С до +200°С
Химическая стойкость	pH 0-14	Зависит от материала	pH 0-14
Напрасно тратить	Ноль	Значительный	Значительный
Общая стоимость	Самый низкий	Самый высокий	Умеренный

Руководство по быстрому выбору

Если ваше приложение...	Выбирать...
Поврежденные, поцарапанные или деформированные фланцы	ЭПТФЭ-шнур
Фланцы со стеклоэмалью, керамикой или пластиком.	Шнур из эПТФЭ — низкое давление болта
Фланцы большого диаметра (более 24 дюймов)	Шнур из эПТФЭ — не нужно ждать специальной прокладки
Фланцы нестандартной формы или нестандартные.	Шнур из эПТФЭ — нарезается под любую форму
Чистые, гладкие фланцы, стандартные размеры.	Предварительно вырезанные прокладки

Руководство по выбору размера

Состояние поверхности фланца	Рекомендуемый размер шнура
Гладкие, плоские фланцы	1/3 площади контакта прокладки (W)
Фланцы с шероховатостями, выбоинами или насечками	1/2 площади контакта прокладки (W)
Узкие фланцы (площадь контакта ≤7 мм)	Можно использовать прокладку полной ширины.

Основные приложения

Промышленность	Приложение
Химическая обработка	Фланцы труб, крышки реакторов, теплообменники — кислоты, растворители
Фармацевтический	Стерильное оборудование, биореакторы — соответствие FDA
Еда и напитки	Санитарные соединения, заправочное оборудование — соответствие FDA
Целлюлозно-бумажная промышленность	Фланцы большого диаметра, варочные котлы — термоциклирование
Производство электроэнергии	Паровые системы, фланцы конденсатора — высокая температура
Стеклоэмалированное оборудование	Реакторы, сосуды — хрупкие поверхности, низкий крутящий момент.

Factory Factory Factory Factory

Случаи применения

Пример 1: Химический завод: исключены затраты на инвентаризацию

Задача: на химическом заводе имеется более 100 размеров прокладок для более чем 20 размеров фланцев. Инвентарь был дорогим и занимал много места. Нестандартные фланцы приводили к простоям в ожидании заказных прокладок.

Решение: Заменили все разрезанные прокладки на шнур из расширенного ПТФЭ. Вместо этого в наличии были шнуры 4 размеров.

Результат: стоимость запасов снизилась на 80 %. Время простоя сократилось с дней до часов. Один шнур охватывает несколько размеров фланцев.

Практический пример 2: Реактор с эмалированной футеровкой — устранение повреждений фланцев

Проблема: на фармацевтическом заводе треснула эмалированная крышка реактора из-за высокого крутящего момента, необходимого для герметизации жестких прокладок из ПТФЭ.

Решение: переход на уплотнительный шнур из расширенного ПТФЭ с самоклеящейся подложкой. Требуется низкое давление затвора.

Результат: отсутствие повреждений стеклянной облицовки. Идеальное уплотнение с меньшим крутящим моментом. 18 месяцев и всё — замен нет.

Примечание. Фактические результаты зависят от условий применения. Свяжитесь с нами для получения рекомендаций по конкретному применению.

Технические характеристики

Свойства уплотнительного шнура из эПТФЭ

Параметр	Ценить
Температурный диапазон	от -196°С до +200°С
Давление — Жидкость	До 100 бар
Давление — Газ	До 16 бар
Диапазон pH	0-14 — универсальная химическая стойкость
Плотность	0,7–1,0 г/см³
Предел прочности	≥7 МПа
Удлинение при разрыве	≥120%
Материал	100% чистый ПТФЭ (расширенный)
Самоклеящаяся основа	Доступен (стандартно для многих моделей)
Доступна оценка FDA	Да — для пищевой и фармацевтической промышленности

Доступные размеры

Форма поперечного сечения	Диапазон размеров	Общие приложения
Круглый шнур	от Ø 2,4 мм до Ø 25 мм	Стандартное фланцевое уплотнение, сальник клапана
Квадратный/прямоугольный	От 3 мм×1,5 мм до 50 мм×50 мм	Применение с широкими фланцами
Лента/Полоска	Толщина от 1,5 до 7 мм × ширина от 2 до 1500 мм.	Герметизация большой площади, люки

Гарантия качества

100% первичная ПТФЭ-смола — без переизмельчения и вторичной переработки. Постоянное качество.

Полная отслеживаемость — отслеживается каждая партия. Сертификаты на материалы по запросу.

Доступны марки, соответствующие требованиям FDA — соответствует требованиям FDA 21 CFR 177.1550 и BfR.

Точное производство — непрерывный процесс обеспечивает постоянную плотность и сжимаемость.

Длительный срок хранения — неограниченный срок хранения — отсутствие ухудшения качества с течением времени.

Проверено качество — прочность на растяжение, плотность и сжимаемость проверены для каждой партии.

Test Test Test Test

Часто задаваемые вопросы

Вопрос: Когда следует использовать уплотнительный шнур из расширенного ПТФЭ?

А:Когда его использовать: Неровные поверхности, поврежденные фланцы, нестандартные размеры, фланцы большого диаметра, эмалированные/пластиковые фланцы, требующие низкого крутящего момента.

Когда НЕ использовать его: Динамическое уплотнение высокого давления (подвижные части), только статическое уплотнение.

Вопрос: Сколько стоит уплотнительный шнур из эПТФЭ, каков срок поставки?

О: Стоимость зависит от диаметра/поперечного сечения, длины рулона и количества. Один рулон обычно стоит меньше, чем хранение 10 прокладок разных размеров.

Представление общей стоимости: шнур стоит дороже за метр, чем стандартный прокладочный лист. Но вы режете именно то, что вам нужно: никаких отходов, никакого ожидания, никаких специальных инструментов. За год запасы, время простоя и экономия отходов превышают стоимость материалов.

Время выполнения:

В наличии: отправка в течение 24-48 часов.

Доставка: воздух 5-10 дней, море 15-30 дней.

Вопрос: Каковы ограничения и наиболее распространенные ошибки?

А: Температура: от -196°C до +200°C (кратковременно +315°C).

Давление: до 100 бар (жидкость), 16 бар (газ).

Химическая: pH 0-14, универсальная стойкость, за исключением расплавленных щелочных металлов и фтора.

Три типичные ошибки:

(1) Неправильный размер: шнур должен занимать от 1/3 до 1/2 площади контакта прокладки.

(2) Чрезмерная затяжка: уплотнения из эПТФЭ с низким моментом затяжки; чрезмерное затягивание повредит шнур.

(3) Неправильное соединение концов: концы должны пересекаться в месте расположения болтовых отверстий. На поврежденных поверхностях наложите внахлест в месте надреза или сложите вдвое.
