Прокладка из ПТФЭ, армированная металлической сеткой

Taifno является надежным производителем прокладок из ПТФЭ, армированных металлической сеткой. Металлическая сетка SUS316 повышает структурную целостность, предотвращая выбросы и фильтруя твердые примеси из жидкостных систем, в то время как прокладка сохраняет присущую ПТФЭ химическую стойкость, низкое трение и широкую температурную устойчивость. Эти прокладки подходят для трубопроводов высокого давления, термоциклических применений и отраслей, требующих работы с чистыми средами.

Отправить запрос

Описание продукта

Прокладки из ПТФЭ, армированные металлической сеткой, обеспечивают превосходную структурную прочность по сравнению со стандартными прокладками из ПТФЭ и выдерживают давление до 6,4 МПа (64 бар); Доступные характеристики сетки варьируются от № 40 до № 200 (материал SUS316). Как профессиональный производитель, Taifno также предлагает модели, соответствующие требованиям FDA, подходящие для пищевой и фармацевтической промышленности.

Пожалуйста, укажите размеры фланцев и характеристики сетки, и мы предоставим предложение в течение 24 часов.

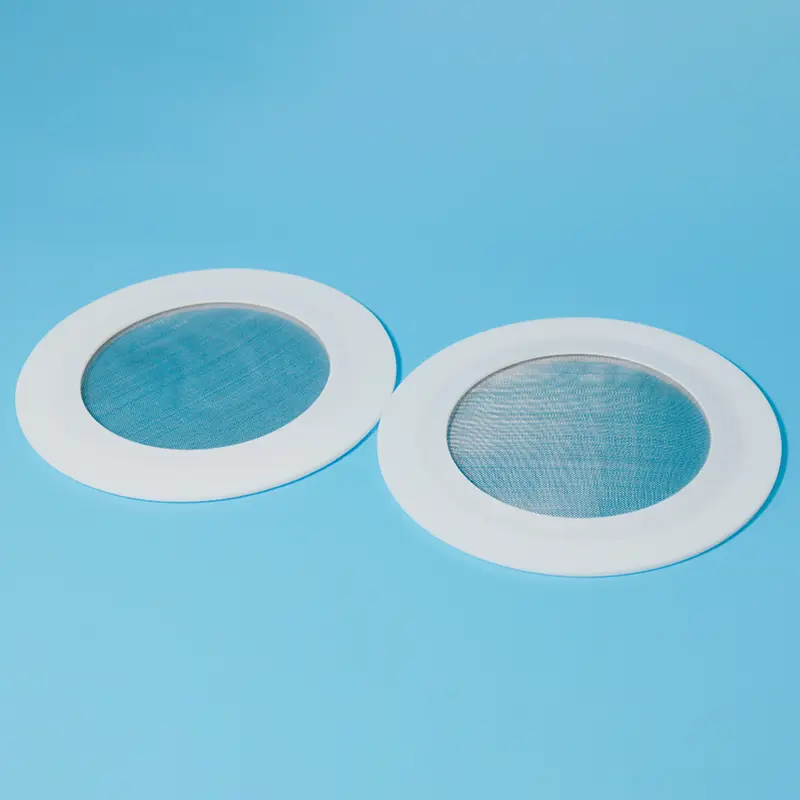

Metal Mesh Reinforced PTFE Gasket

Что такое прокладка из ПТФЭ, армированная металлической сеткой?

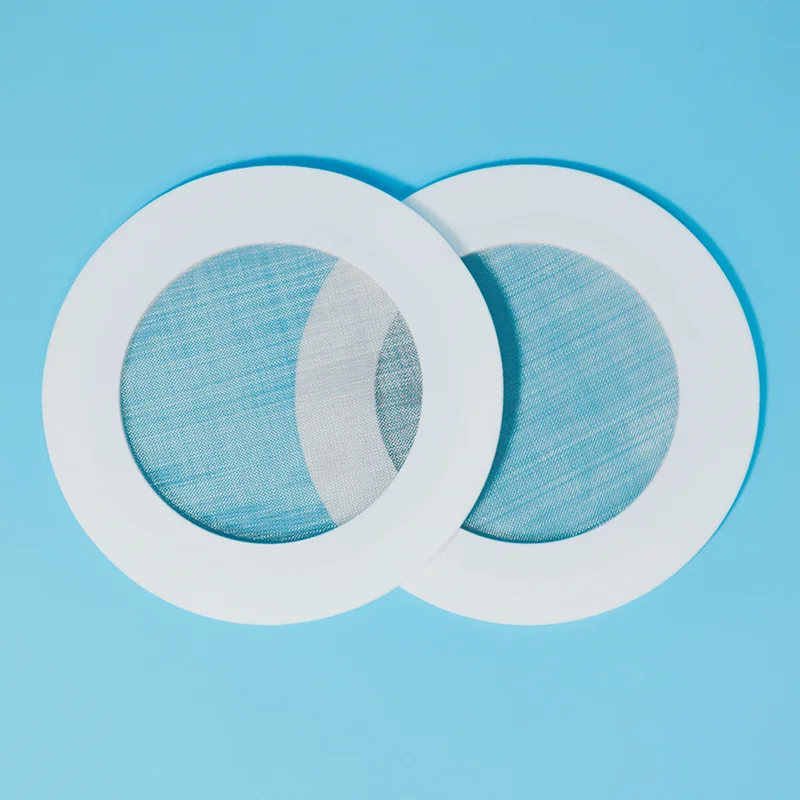

Прокладка из ПТФЭ, армированная металлической сеткой — это композитный уплотнительный компонент, который сочетает в себе уплотнительный элемент из ПТФЭ и сетку из нержавеющей стали (SUS316), встроенную в конструкцию прокладки. Металлическая сетка обеспечивает усиление, а ПТФЭ обеспечивает химическую стойкость и герметизацию.

Две основные конфигурации:

Усиленная прокладка (конструкционная): металлическая сетка, встроенная в корпус из ПТФЭ для сопротивления текучести в холодном состоянии, уменьшения релаксации ползучести и предотвращения выброса под высоким давлением.

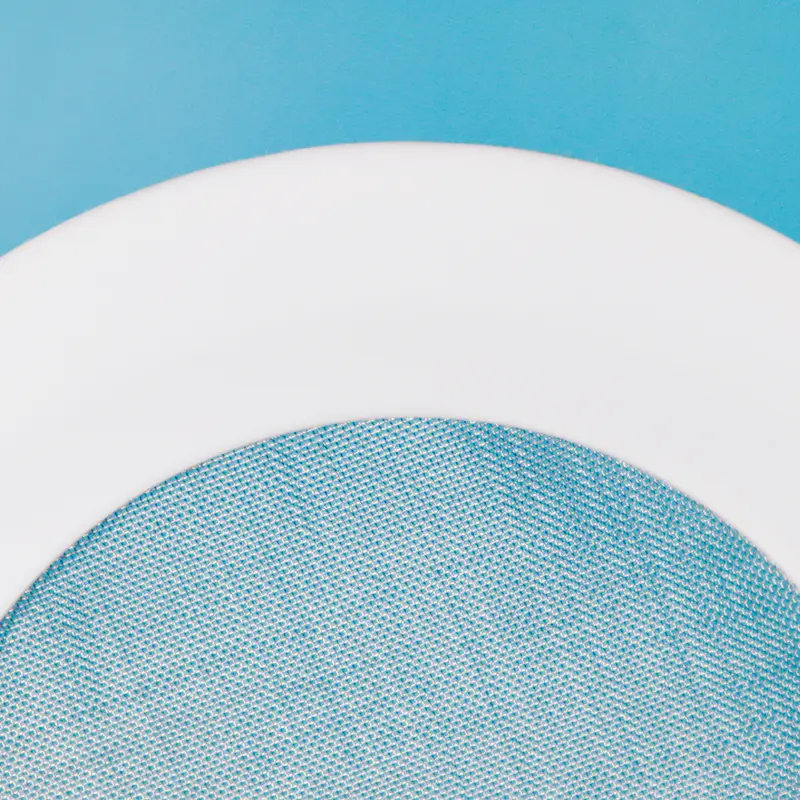

Прокладка сетчатого фильтра (фильтр): Металлическая сетка закрывает отверстие, действуя как встроенный фильтр для улавливания твердых частиц, в то время как ПТФЭ герметизирует фланец.

Как это работает:

Корпус из ПТФЭ: обеспечивает универсальную химическую стойкость (pH 0–14) и уплотнение с низким коэффициентом трения.

Металлическая сетка (SUS316): обеспечивает армирование, противовыбросовое сопротивление и фильтрацию.

Гомогенное соединение: ПТФЭ наплавляется вокруг металла во время спекания — без клея, без расслаивания.

Ключевые преимущества:

Усиленная конструкция:уменьшает ползучесть и хладотекучесть, дольше сохраняет крутящий момент болта

Blowout protection:металлическое армирование предотвращает выдавливание прокладки под высоким давлением

Интегрированная фильтрация:улавливает твердые частицы без отдельного фильтра

Уплотнение с низким крутящим моментом:подходит для эмалированных, стеклопластиковых и чугунных фланцев

Широкая химическая совместимость:ПТФЭ работает с pH 0–14, сетка из SUS316 работает с большинством сред.

Доступны марки, соответствующие требованиям FDA:пищевое и фармацевтическое применение

Универсальные варианты сетки:доступны сетки от № 40 до № 200 (SUS316)

Ограничения, о которых следует знать:

Сетка фильтра требует периодического осмотра: засорение может привести к падению давления или повреждению.

Не для непрерывной фильтрации тяжелых частиц: используйте специальный фильтр для загрузки тяжелых твердых частиц.

Руководство по сравнению и выбору

Прокладка из металлической сетки из ПТФЭ, металлическая оболочка и стандартный ПТФЭ

Особенность	Металлическая сетка ПТФЭ	Металлическая оболочка из ПТФЭ	Стандартный ПТФЭ
Сопротивление ползучести	★★★★☆ улучшенный	★★★★★ отличный	★★☆☆☆ бедный
Защита от выброса	★★★★☆ хороший	★★★★★ отличный	★☆☆☆☆ бедный
Фильтрация	✅ Опция встроенного фильтра.	❌ Нет	❌ Нет
Химическая стойкость	★★★★★ pH 0-14	★★★★☆	★★★★★
Фланцевая защита	★★★★☆ низкий крутящий момент	★★★☆☆	★★★☆☆
Соответствует FDA	✅ Да	✅ Да	✅ Да
Расходы	$$	$$$	$
Лучшее для	Фильтрация + герметизация, устойчивость к ползучести, низкий крутящий момент	Экстремальное давление, высокая температура	Общая химическая служба

Руководство по быстрому выбору

Если ваша услуга...	Выбирать...	Почему
Трубопровод нуждается в удалении частиц и герметизации.	Прокладка сетчатого фильтра	Один компонент, две функции — меньшая стоимость, меньше утечек
Высокое давление, термоциклирование, риск выброса	Усиленная прокладка	Металлическое армирование противостоит ползучести и выдавливанию.
Фланцы из эмалированного стеклопластика или чугуна.	Фильтр или усиленный	Низкая нагрузка на зажим + металлическое армирование
Еда, напитки или фармацевтические препараты	Прокладка фильтра, соответствующая требованиям FDA	ПТФЭ + SUS316 — доступны марки FDA
Химическая обработка, сильные кислоты	Усиленная прокладка	pH 0–14, химическая стойкость + структурная прочность

Руководство по выбору размера сетки

Размер сетки	Размер частиц	Лучшее для
#40	Грубая (около 420 мкм)	Крупные твердые частицы, суспензии, горнодобывающая промышленность
#60	Средний (около 250 мкм)	Общая промышленная фильтрация
#100	Мелкий (около 150 мкм)	Химическая обработка, умеренная фильтрация
#150	Очень мелкий (около 100 мкм)	Фармацевтическая промышленность, применение высокой чистоты
#200	Ультратонкий (около 74 мкм)	Тонкая химическая фильтрация высокой чистоты

Основные приложения

Промышленность	Приложение	Почему прокладка из металлической сетки из ПТФЭ
Химическая обработка	Фланцы трубопроводов, соединения реакторов	Устойчивость к ползучести + химическая стойкость + возможность фильтрации
Нефть и газ	Газопроводы, счетчики	Встроенная фильтрация + герметизация + защита от выбросов
Еда и напитки	Санитарные подключения	Сетка из PTFE + SUS316, соответствующая требованиям FDA
Фармацевтический	Стерильная обработка, применение с высокой чистотой	Мелкая сетка (#150-#200) + соответствие USP
Вода и сточные воды	Чугун, фланцы из стеклопластика	Низкая нагрузка на зажим герметизация + фильтрация
Стеклоэмалированное оборудование	Фланцы со стекловолокном	Уплотнение с низким крутящим моментом + сопротивление ползучести

Factory Factory Factory Factory

Технические характеристики

Свойства прокладки из ПТФЭ, армированной металлической сеткой

Параметр	Ценить
Температурный диапазон	От -180°C до +200°C (предел ПТФЭ)
Диапазон давления	До 6,4 МПа (64 бар)
Сетчатый материал	SUS316 нержавеющая сталь
Параметры сетки	№40, №60, №100, №150, №200
Толщина металла	0,20 мм типично
Цвет	Белый/беловатый (ПТФЭ) + серебро (сетка)
Материал	Virgin PTFE + сетка из нержавеющей стали SUS316
Соответствует FDA	Да — доступно для продуктов питания/фармацевтики
Химическая совместимость	pH 0–14 (ПТФЭ), SUS316 подходит для большинства сред.

Доступные размеры

Диапазон размеров	Толщина (мм)	Параметры сетки
от Ду25 до Ду450	2,5 – 4,5	№40 – №200
Доступны нестандартные размеры	До 3000+	Согласно спецификации
Санитарные размеры Tri-Clamp	1,0 с – 2,0 с	№40 – №200

Гарантия качества

100 % первичная ПТФЭ – стабильное качество от партии к партии.

Сетка из нержавеющей стали SUS316 — устойчивый к коррозии материал, пригодный для пищевых продуктов.

Гомогенное соединение — ПТФЭ проплавлен через перфорацию сетки — без расслаивания

Доступны марки, соответствующие требованиям FDA — для пищевых продуктов, напитков и фармацевтических препаратов.

Полная отслеживаемость — сертификаты на материалы по запросу.

Срок выполнения — стандартные размеры на складе (24–48 часов); нестандартные размеры 7-15 дней

Test Test Test Test

Тематическое исследование

На станции сбора природного газа на северо-западе Китая трубопровод высокого давления 15 МПа работал в условиях длительного высокого давления, частых колебаний давления и сложных условий среды. Оригинальные спирально-навитые прокладки постепенно подвергались коррозии и ухудшению герметичности, вызванным постоянным воздействием агрессивных сред и повторяющимися циклами давления, что создавало потенциальные риски утечек и влияло на безопасную эксплуатацию трубопроводной системы.

Для решения этих проблем в качестве замены были установлены прокладки из ПТФЭ, армированные сетками из нержавеющей стали 316L. Уплотняющий слой из ПТФЭ обеспечивает превосходную химическую стойкость, а армирующая сетка из нержавеющей стали 316L повышает механическую прочность, устойчивость к давлению и долговременную стабильность уплотнения.

После замены трубопровод проработал непрерывно более 2 лет в условиях переменного давления, сохраняя надежную герметичность с нулевыми утечками на протяжении всего срока службы.

Часто задаваемые вопросы

Вопрос: Что такое прокладка из ПТФЭ, армированная металлической сеткой, и когда ее следует использовать?

A: Прокладка из ПТФЭ, армированная металлической сеткой (также известная как прокладка фильтра из ПТФЭ или армированная прокладка из ПТФЭ) сочетает в себе химическую стойкость ПТФЭ с армированием или фильтрацией сетки из нержавеющей стали.

Используйте усиленную версию, если вам требуется сопротивление ползучести и защита от выброса, в условиях высокого давления, термоциклирования или вакуума, где стандартный ПТФЭ может деформироваться.

Используйте версию с сетчатым фильтром, если вам необходимо удалить частицы из потока жидкости при герметизации фланца. Это позволяет отказаться от отдельного фильтра, уменьшить количество точек утечек и снизить стоимость установки.

Доступны размеры ячеек от #40 до #200 (SUS316) и марки, соответствующие требованиям FDA.

Вопрос: Какие размеры ячеек доступны и как мне выбрать подходящий?

О: Прокладки из ПТФЭ с металлической сеткой обычно доступны с сетками № 40, № 60, № 100, № 150 и № 200 (нержавеющая сталь SUS316).

Руководство по выбору:

№ 40 (грубый): крупные твердые частицы, суспензии, горнодобывающая промышленность.

№60 (средний): общепромышленная фильтрация.

№100 (тонкий): химическая обработка, умеренная фильтрация.

#150-#200 (очень мелкий): фармацевтика, высокая чистота, пищевая промышленность.

Более высокая сетка обеспечивает более тонкую фильтрацию, но более высокий перепад давления. При большой загрузке твердых частиц используйте специальный фильтр, сетка-прокладка предназначена для удаления легких и умеренных частиц.

Нужна помощь в выборе правильной сетки? Свяжитесь с нами и сообщите информацию о вашей среде, температуре, давлении и размере частиц.

Вопрос: Каковы ограничения и наиболее распространенные ошибки?

А: Температура: от -180°C до +200°C, непрерывная работа.

Давление: До 6,4 МПа (64 бар), в зависимости от толщины и конструкции.

Химическая: ПТФЭ, pH 0–14 — сетка SUS316 выдерживает большинство кислот, щелочей и растворителей.

Три типичные ошибки:

(1) Использование прокладки сетчатого фильтра при загрузке тяжелых твердых частиц, сетка засоряется, повышается давление, и прокладка может выйти из строя. Используйте специальный фильтр для тяжелых твердых частиц.

(2) Выбор неправильного размера ячейки: слишком мелкая приводит к падению давления; слишком грубый, пропускает частицы.

(3) Игнорирование периодических проверок: со временем фильтры могут ослабнуть или повредиться; регулярно проверять.
