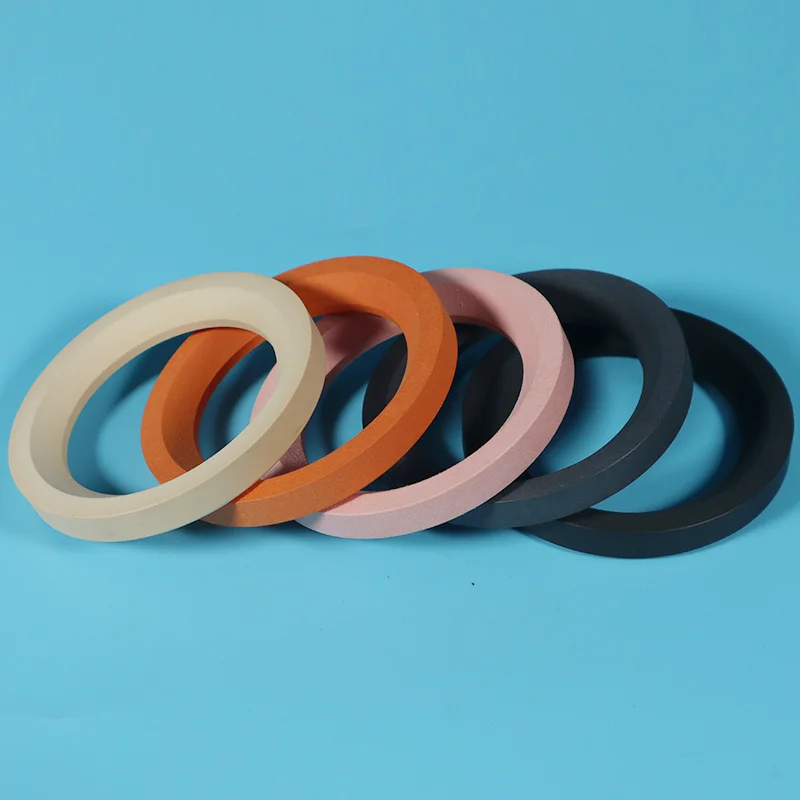

Седло клапана из модифицированного ПТФЭ с заполнением

Ищете специально разработанное седло клапана из модифицированного ПТФЭ с наполнением по конкурентоспособной цене? Таифно – надежный производитель и идеальный долгосрочный партнер. Этот продукт представляет собой отлитый с высокой точностью уплотнительный компонент, установленный на стыке между корпусом клапана и шаром, дроссельной заслонкой или плунжером; он обеспечивает улучшенную износостойкость, уменьшенную деформацию ползучести и повышенную устойчивость к проникновению.

Отправить запрос

Описание продукта

Седла клапанов из модифицированного ПТФЭ с наполнителем изготавливаются с высокой точностью с использованием стекловолокна, углеродного волокна или усовершенствованных модифицированных смол, что повышает механическую прочность и стабильность размеров без ущерба для химической стойкости.

Taifno — специализированный производитель с собственными научно-исследовательскими и производственными возможностями. Наша продукция соответствует множеству международных сертификатов, включая стандарты CE и FDA, и доступна в различных модифицированных спецификациях, таких как марки с наполнителем из стекловолокна, с наполнителем из углеродного волокна, с наполнителем из дисульфида молибдена (MoS₂) и модифицированные TFM™.

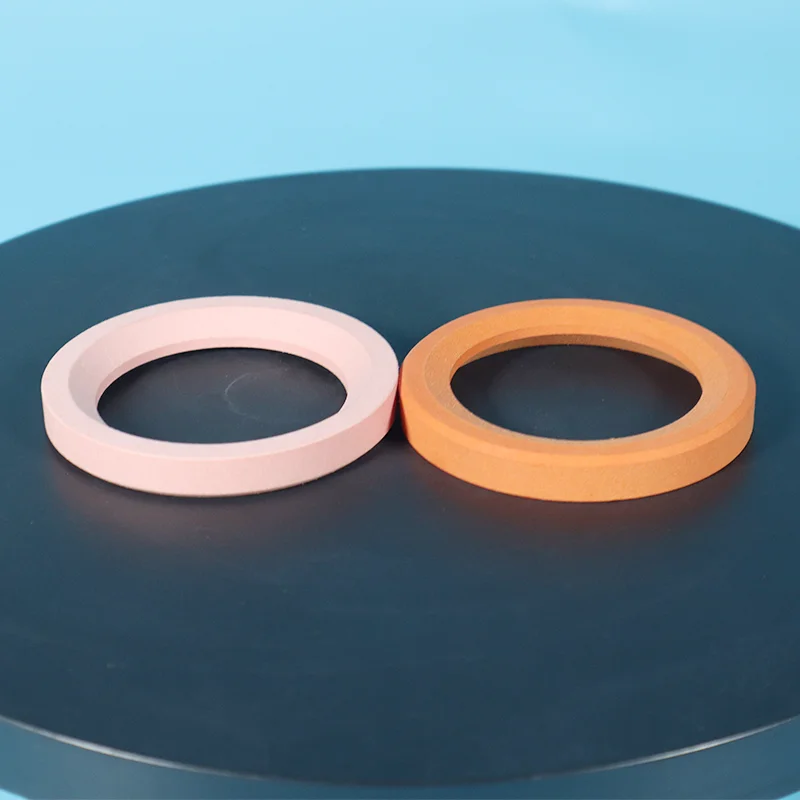

Filled Modified PTFE Valve Seat

Почему стоит выбирать седла клапанов из модифицированного ПТФЭ с наполнением?

Проблема первичного ПТФЭ

Ограничение первичного ПТФЭ	Почему это происходит	Как это исправляет модифицированный ПТФЭ
Деформируется под нагрузкой	ПТФЭ мягкий — текучесть в холодном состоянии (ползучесть) под постоянным давлением.	Наполнители повышают жесткость и сопротивление ползучести — дольше сохраняют форму.
Быстро изнашивается	Мягкий материал — абразивы разрезают уплотнительную поверхность.	Более твердые наполнители (стекло, углерод) повышают износостойкость.
Проникновение через уплотнение	В чистом ПТФЭ есть микропоры — химикаты со временем просачиваются сквозь них.	Модифицированные смолы (например, TFM™) имеют более плотную структуру — более низкую скорость проникновения.
Отек и сжатие	Термическое расширение — несовершенное уплотнение при циклическом изменении температуры	Лучшая стабильность размеров — сохраняет герметичность при перепадах температуры.
Ограниченная способность давления	Мягкий — выдавливается под высоким давлением (<70 бар).	Ручки до 414 бар — подходят для работы под высоким давлением.

Три основных преимущества

1. Повышенная устойчивость к ползучести

Стандартный ПТФЭ постоянно деформируется при длительной нагрузке, что приводит к утечкам и частой замене. Модифицированные соединения ПТФЭ, в том числе модифицированные смолы TFM™ и марки со стекло/углеродным наполнителем, противостоят деформации под нагрузкой и сохраняют уплотняющую силу в течение длительного срока службы. В результате получается седло клапана, которое дольше удерживает крутящий момент и обеспечивает более плотное уплотнение.

2. Превосходная износостойкость

Седла клапанов в абразивных средах, суспензиях, песке или кристаллизующихся жидкостях быстро изнашиваются. Стеклонаполненный ПТФЭ обеспечивает повышенную прочность на сжатие и жесткость, а марки с углеродным наполнителем обеспечивают низкое трение и рассеивание тепла. Повышение износостойкости может продлить срок службы в 3–5 раз по сравнению с первичным ПТФЭ.

3. Более низкая скорость проникновения

В критически важных химических производствах среда может медленно проникать через чистый ПТФЭ, воздействуя на корпус клапана или выходя в атмосферу. Модифицированные ПТФЭ, такие как ПТФЭ TFM™, имеют более плотную полимерную структуру, что значительно снижает проницаемость и улучшает целостность уплотнения.

Сравнение: модифицированный ПТФЭ и чистый ПТФЭ.

Сравнение стоимости и производительности

Материал	Лучшее для	Стоимость (начальная)	Срок службы в суровых условиях	Общая стоимость (3 года)
Девственный ПТФЭ	Чистые химикаты, низкое давление (<70 бар), применение FDA	$ (1x)	6-12 месяцев	$$$$ (3-6 замен)
Стеклонаполненный ПТФЭ	Абразивные среды, высокая нагрузка, среднее давление	$$ (1,5x)	3-5 лет	$$ (1 замена)
Углеродистый ПТФЭ	Высокая скорость, рассеивание тепла, низкое трение	$$ (1,6x)	3-5 лет	$$ (1 замена)
Модифицированный TFM™ ПТФЭ	Чувствителен к проникновению, термоциклирование, высокое давление	$$$ (2,5x)	5+ лет	$ (ноль замен)

Ключевое понимание: Первичный ПТФЭ стоит дешевле, но если вы заменяете его каждые 6–12 месяцев, совокупная стоимость деталей + труд + время простоя быстро превысит стоимость модифицированного седла из ПТФЭ, срок службы которого составляет 3–5 лет.

Сравнение производительности

Свойство	Девственный ПТФЭ	Стеклянный	Углеродный	Модифицированный TFM™
Температурный диапазон	от -180°С до +200°С	от -180°С до +200°С	от -180°С до +200°С	от -180°С до +200°С
Сопротивление ползучести	★★☆☆☆	★★★★☆	★★★☆☆	★★★★★
Износостойкость	★★☆☆☆	★★★★★	★★★★☆	★★★☆☆
Химическая стойкость	★★★★★	★★★★☆	★★★★☆	★★★★★
Сопротивление проникновению	★★☆☆☆	★★★☆☆	★★★☆☆	★★★★★
Соответствует FDA	✅ Да	❌ Нет	❌ Нет	✅ Да

Приложения

Первичные отрасли промышленности

Промышленность	Приложение	Рекомендуемая оценка
Химическая обработка	Шаровые краны, регулирующие клапаны для работы с кислотами, растворителями, щелочами	Модифицированный первичный ПТФЭ или TFM™.
Нефть и газ	Краны шаровые высокого давления, устьевое оборудование, трубопроводы	ПТФЭ со стеклонаполненным или углеродным наполнителем.
Целлюлозно-бумажная промышленность	Абразивные шламовые клапаны, клапаны варочного котла	Стеклонаполненный ПТФЭ
Еда и напитки	Сантехническая арматура, разливочное оборудование	Первичный ПТФЭ (одобрено FDA)
Фармацевтический	Стерильная обработка, производство API	Модифицированный первичный ПТФЭ или TFM™ (FDA/USP)
Полупроводник	Химическое распределение высокой чистоты	Чистый ПТФЭ высокой чистоты
Производство электроэнергии	Паровые системы, клапаны охлаждающей воды	Модифицированный TFM™ или PCTFE
Водородный Сервис	Криогенный жидкий водород, газообразный водород высокого давления	ПКТФЭ (криогенный), первичный ПТФЭ (низкая пористость)

Типовое оборудование

Плавающие и цапфовые шаровые краны

Поворотные затворы

Задвижки и шаровые краны

Пробковые клапаны

Регулирующие клапаны и дроссельные клапаны

Реальные приложения

Практический пример 1: Увеличение срока службы в 4 раза за счет модифицированного ПТФЭ

Задача: химический завод каждые 8–10 месяцев заменял седла клапанов из ПТФЭ на регулирующих клапанах, работающих с агрессивной кислотой, из-за деформации ползучести и утечек. Время простоя из-за замены обходится в 5000 долларов США за каждый клапан.

Решение: переход на седла из модифицированного ПТФЭ TFM™ с повышенным сопротивлением ползучести и стабильностью размеров.

Результат: седла прослужили более 3 лет, что в 4 раза дольше, чем из первичного ПТФЭ. Устранено 3 случая замены каждого клапана.

Общая экономия: 15 000 долларов США на клапан в течение 3 лет плюс снижение трудовых рисков и рисков безопасности.

Пример 2: Решение проблемы проникновения шарового клапана

Проблема: Клиент производителя шаровых кранов использовал седла клапанов из ПТФЭ, которые не обеспечивали достаточной устойчивости к деформации, износу и проникновению. ПТФЭ также имел тенденцию набухать и сжиматься, что приводило к несовершенству уплотнения.

Производитель сотрудничал с экспертами по материалам, чтобы заменить материал седла клапана на модифицированный TFM™ ПТФЭ, который обеспечивает гораздо большую устойчивость к деформации и более низкую скорость проникновения, чем стандартный ПТФЭ.

Этот материал также обеспечивает более гладкую поверхность, уменьшая трение и улучшая уплотнение шара к седлу.

Результат: Новое седло обеспечило лучшую устойчивость к проникновению, улучшенную стабильность размеров и повышенную структурную целостность. В настоящее время производитель производит эти седла клапанов диаметром от ¾ до 54 дюймов для применения в химической, этанольной, нефтегазовой, железнодорожной, бумажной и пищевой промышленности.

Практический пример 3: Стеклонаполненный ПТФЭ для работы со шламами

Задача: На горнодобывающем предприятии каждые 4–6 недель заменялись седла клапанов на шламовых клапанах, перекачивающих абразивные частицы руды. Седла из первичного ПТФЭ быстро изнашивались, что приводило к частым перерывам в производстве.

Решение: замена седла из стеклонаполненного ПТФЭ с повышенной износостойкостью и прочностью.

Результат: седла прослужили 8 месяцев, что в 8 раз дольше, чем из первичного ПТФЭ. Время безотказной работы производства значительно увеличилось. Интервалы технического обслуживания увеличены с недель до месяцев.

Примечание. Фактические результаты зависят от условий применения. Свяжитесь с нами для получения рекомендаций по конкретному применению.

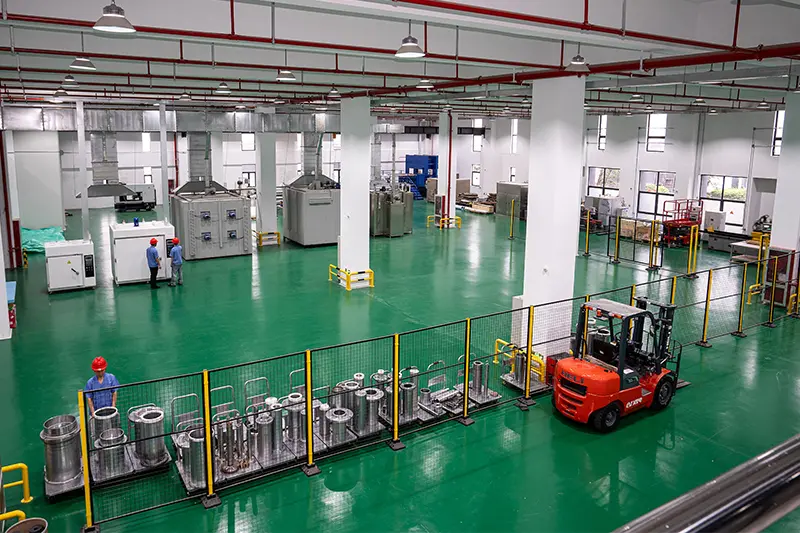

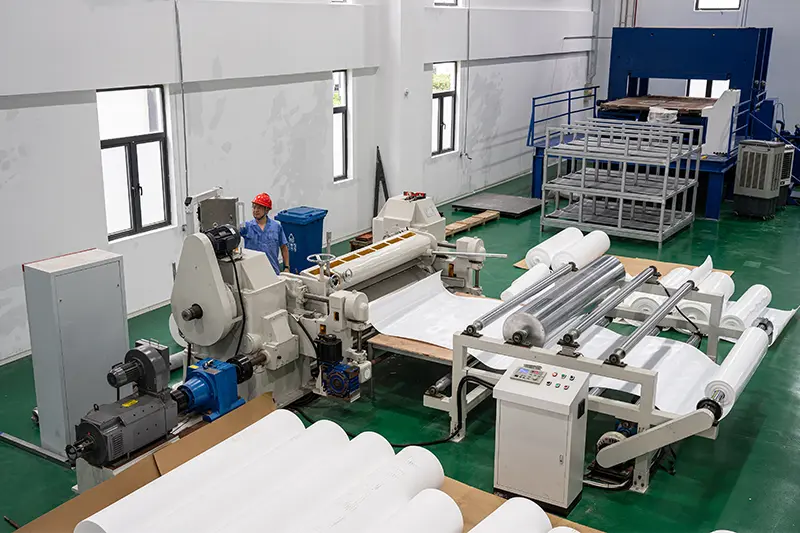

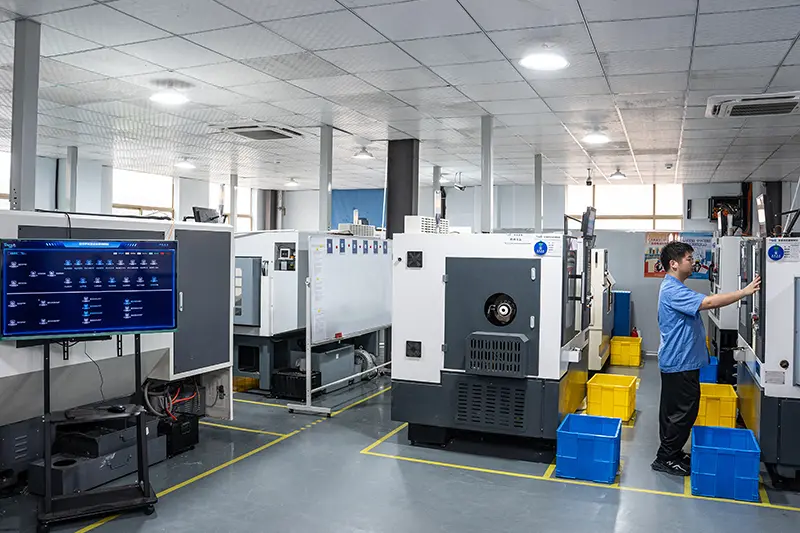

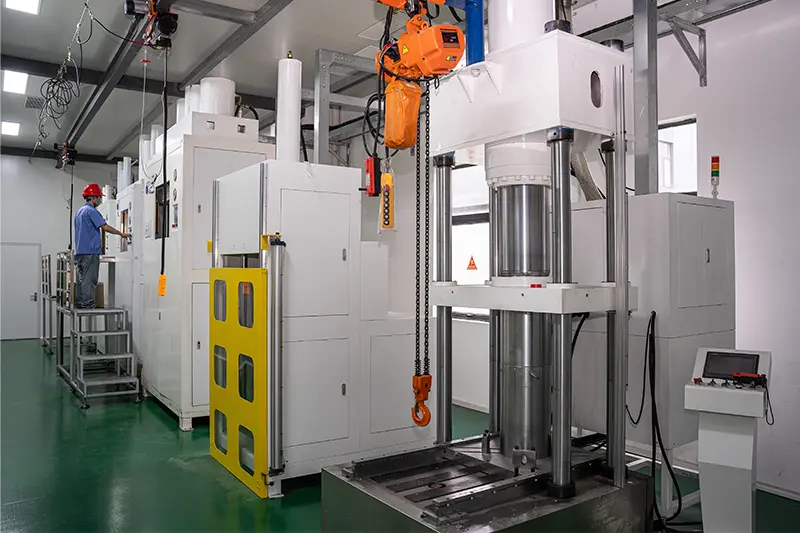

Factory Factory Factory Factory

Технические характеристики

Параметр	Девственный ПТФЭ	Стеклянный	Углеродный	Модифицированный TFM™
Температурный диапазон	от -180°С до +200°С	от -180°С до +200°С	от -180°С до +200°С	от -180°С до +200°С
Максимальное давление	70 бар	Класс 800	Класс 800	Класс 800+
Химическая стойкость	pH 0-14	Отлично (не HF/щелочь)	Отлично (не окислители)	pH 0-14
Соответствует FDA	✅ Да	❌ Нет	❌ Нет	✅ Да
Цвет	Белый	Серо-белый	Черный	Белый

Варианты марок материалов

Оценка	Лучшее для	Ключевое преимущество	Химическое ограничение
Девственный ПТФЭ	Чистые химикаты, приложения FDA, низкое давление	Минимальное трение, универсальная химическая стойкость, самая низкая стоимость.	Деформируется под нагрузкой — не для высокого давления/абразивов
15-25% стеклонаполненных	Абразивные среды, высокая нагрузка, суспензии	Повышенная прочность, жесткость, износостойкость	Не для плавиковой кислоты, сильной щелочи
Углеродный	Высокая скорость, сухой ход, рассеивание тепла	Отличная теплопроводность, низкое трение.	Не для сильных окислителей
Модифицированный TFM™ ПТФЭ	Критические химические услуги, чувствительные к проникновению	Более плотная структура, лучшее восстановление после стресса, меньшая проницаемость.	Более высокая стоимость, требует специализированной обработки.

Почему стоит выбрать Таифно?

Материал из 100 % натуральной смолы — без переизмельчения и переработки материалов. Стабильное качество, партия за партией.

Полная отслеживаемость — каждую партию можно проследить от сырья до готовой продукции. Сертификаты на материалы предоставляются по запросу.

Прецизионная обработка — сиденья подвергаются точной обработке с жесткими допусками (доступна точность 0,1 мм) на токарных станках с ЧПУ.

Сертификат ISO — производственные процессы сертифицированы в соответствии с системами управления качеством ISO.

Доступны марки, соответствующие требованиям FDA — чистый ПТФЭ и некоторые модифицированные марки соответствуют требованиям FDA 21 CFR 177.1550.

Поддержка индивидуального проектирования — инженерная поддержка для оптимизации геометрии седла для вашей конкретной конструкции клапана.

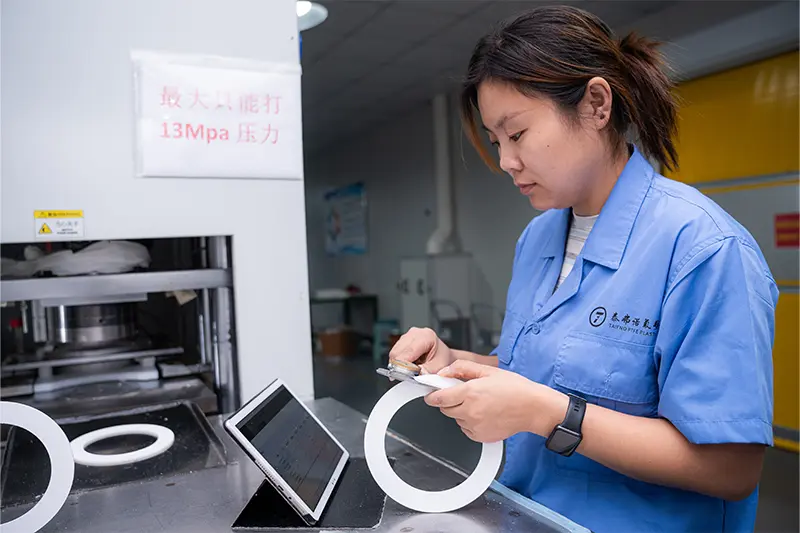

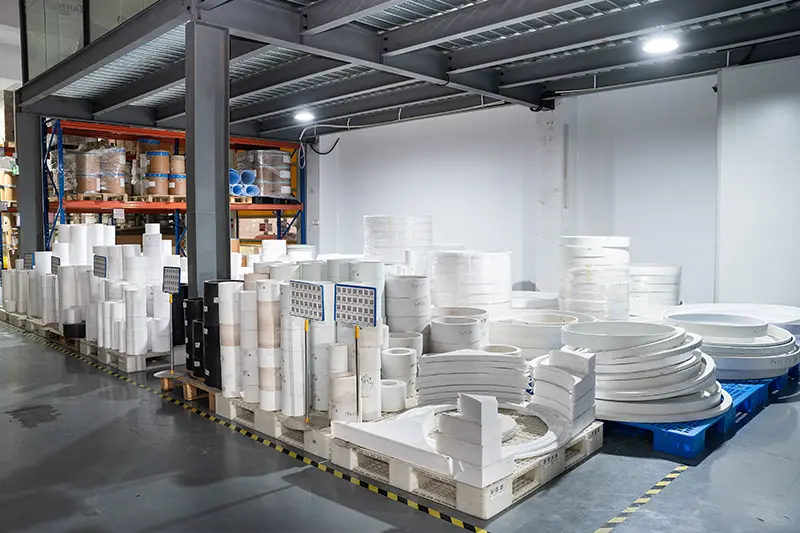

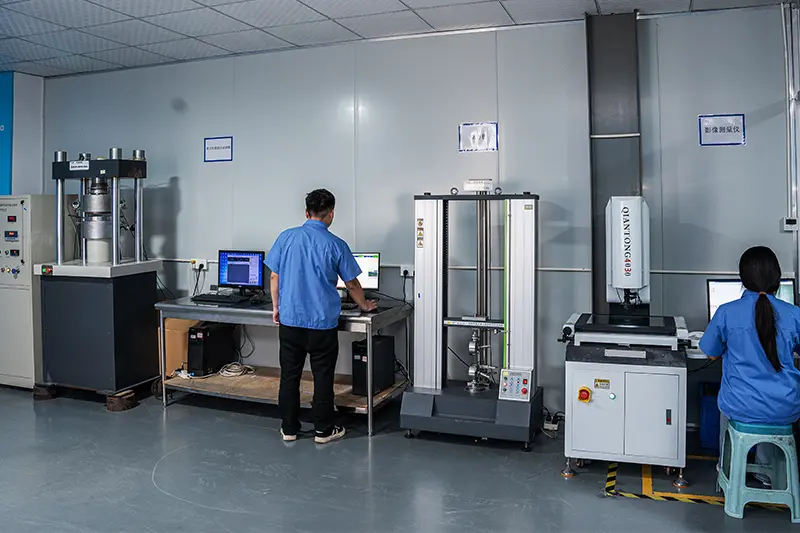

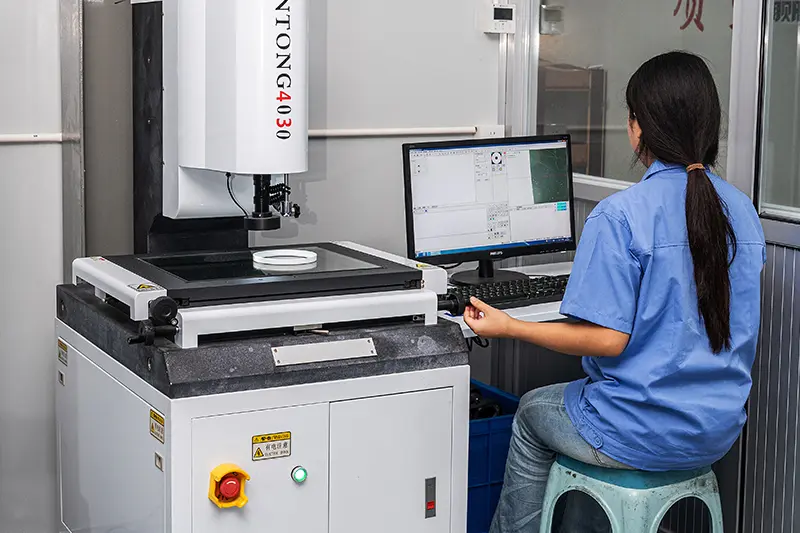

Test Test Test Test

Часто задаваемые вопросы

Вопрос: Что такое заполненное модифицированное седло клапана из ПТФЭ и когда мне следует заменить его с чистого ПТФЭ?

Ответ: В седла клапанов из модифицированного ПТФЭ добавляются наполнители, такие как стекловолокно, углерод или усовершенствованные смолы, для повышения механической прочности, сопротивления ползучести и износостойкости при сохранении химической стойкости ПТФЭ.

Обновите, если: ваши нынешние седла из первичного ПТФЭ деформируются под давлением, преждевременно изнашиваются или допускают проникновение среды. В этих случаях модифицированный ПТФЭ может продлить срок службы в 3–5 раз, сокращая время простоя и общую стоимость.

Вопрос: Стеклонаполненный, углеродный или модифицированный TFM™. Какая марка подходит для моего клапана?

О: Три класса, три разных применения:

Стеклонаполненные: абразивные среды, суспензии, высокая нагрузка, высочайшая износостойкость и прочность. Не для HF или сильных щелочей.

Наполнитель углерода: высокая скорость, работа всухую, рассеивание тепла, лучшая теплопроводность и низкое трение. Не для сильных окислителей.

Модифицированный TFM™: чувствительность к проникновению, термоциклирование, критически важные химические функции, более плотная структура, лучшее восстановление после стресса. Более высокая стоимость, но самый длительный срок службы.

Быстрое правило:

Нужна устойчивость к истиранию? Наполненный стеклом.

Нужен отвод тепла? Карбоновый.

Нужен контроль проникновения и длительный срок службы? ТФМ™.

Вопрос: Каковы ограничения и наиболее распространенная ошибка при установке?

А: Температура: от -180°C до +200°C (в зависимости от марки).

Давление: до 414 бар — зависит от конструкции и материала.

Химические пределы:

Стеклонаполненный: Не подходит для HF или сильных щелочей — стекло вступает в реакцию.

С углеродистым наполнителем: не для сильных окислителей — углерод окисляется.

Virgin PTFE и TFM™: не для расплавленных щелочных металлов или газообразного фтора.

Самая распространенная ошибка: Чрезмерное сжатие. Модифицированный ПТФЭ тверже исходного ПТФЭ и требует точного усилия посадки. Слишком сильное сжатие повреждает сиденье; слишком мало вызывает утечку.
