Прокладка конверта из ПТФЭ типа A

Taifno является производителем и поставщиком прокладки из ПТФЭ типа А. Это экономичная альтернатива твердому ПТФЭ, сочетающая в себе широкую химическую стойкость внешней оболочки (pH 0–14, к кислотам, щелочам и растворителям) с гибким наполнителем, который улучшает сжимаемость и восстановление. Такая конструкция снижает затраты на материалы, сохраняя при этом надежную герметичность при работе с химическими веществами при низком и среднем давлении.

Отправить запрос

Описание продукта

Если вы ищете высококачественную прокладку из ПТФЭ типа А, вы можете выбрать Taifno в качестве поставщика и долгосрочного партнера. Это изделие имеет сердечник из мягкого наполнителя, обернутый оболочкой из ПТФЭ с прорезью от внешнего края до внутреннего отверстия. Доступны размеры до DN500. Коэффициент уплотнения m=2,5, минимальное напряжение посадки y=20 МПа.

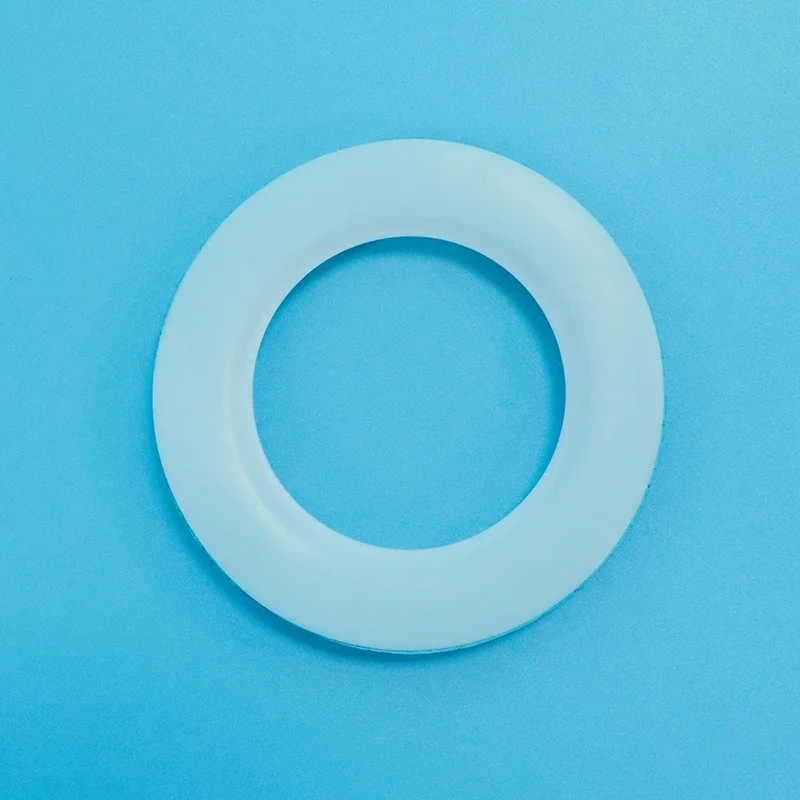

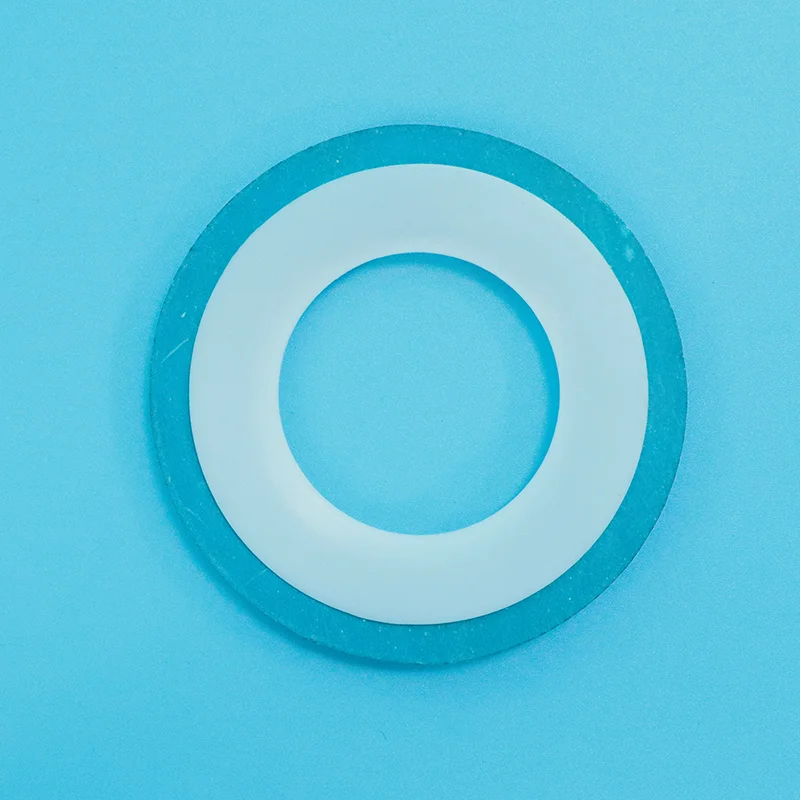

Type A PTFE Envelope Gasket

Что такое прокладка конверта из ПТФЭ типа А?

Прокладка из ПТФЭ типа А состоит из внешней оболочки из ПТФЭ и сердцевины из мягкого наполнителя внутри. Оболочка из ПТФЭ имеет разрез от внешнего края внутрь к внутреннему отверстию, что позволяет вставить наполнитель.

Структура:

Оболочка из ПТФЭ: Изготовлена из листа или трубки ПТФЭ (обычно толщиной 0,8–1,0 мм), с разрезами от внешнего края примерно до 1,5–2 мм от внутреннего отверстия.

Наполнитель: неметаллический материал, такой как безасбестовый резиновый лист, сжатое волокно или графитовый композитный лист.

Конструкция типа А: конструкция с прорезями упрощает установку наполнителя, что снижает сложность и стоимость производства.

Ключевые характеристики:

Оболочка из ПТФЭ: обеспечивает универсальную химическую стойкость (pH 0–14), антипригарную поверхность и защищает наполнитель от химического воздействия.

Наполнитель: обеспечивает сжимаемость, упругость и способность соответствовать неровностям фланца.

Экономичность: меньшие производственные затраты, чем у типа B или C — экономически эффективно для общих химических услуг.

Руководство по сравнению и выбору

Тип A, тип B, тип C и твердый ПТФЭ

Особенность	Тип А (щелевой)	Тип B (обработанный)	Тип C (гофрированный металл)	Твердый ПТФЭ
Строительство	Разрез с внешнего края	Обработанное квадратное сечение	Гофрированная металлическая вставка	Цельный твердый ПТФЭ
Наполнитель	Мягкий неметаллический	Мягкий неметаллический	Металл (нерж. сталь 304/316)	Никто
Предел давления	До 4,0 МПа	Выше	Самый высокий	Выше
Химическая стойкость	★★★★☆	★★★★★	★★★★☆	★★★★★
Расходы	$ — самый экономичный	$$	$$$	$$$
Лучшее для	Низкое давление, общее химическое обслуживание	Средне-высокое давление, критически важные службы	Высокое давление, термоциклирование	Максимальная химическая стойкость
Ключевое преимущество	Экономически эффективный	Улучшенная целостность уплотнения	Противовыбросовое сопротивление, возвратная пружина	Максимальная химическая чистота

Руководство по быстрому выбору

Если ваше приложение...	Выбирать...	Почему
Коррозионная работа при низком давлении, общие химикаты, экономичность	Тип А	Экономичный, хорошая химическая стойкость.
Критические химические вещества среднего и высокого давления	Тип Б	Улучшенная целостность уплотнения
Высокое давление, термоциклирование, риск выброса	Тип С	Металлический сердечник обеспечивает пружинение.
Максимальная химическая стойкость, высокая чистота	Твердый ПТФЭ	Нет заполнителя, нет риска проникновения

Основные приложения

Промышленность	Приложение	Почему тип А
Химическая обработка	Фланцы труб, соединения насосов — кислоты, растворители, щелочи	Химическая стойкость + экономичность
Фармацевтический	Стерильное технологическое оборудование	Оболочка из ПТФЭ предотвращает загрязнение
Еда и напитки	Санитарные подключения	ПТФЭ соответствует требованиям FDA, не допускает пригорания.
Нефть и газ	Коррозионные линии низкого давления	Коррозионная стойкость

Factory Factory Factory Factory

Технические характеристики

Свойства прокладки конверта из ПТФЭ типа A

Параметр	Ценить
Температурный диапазон	До +200°С
Предел давления	До 4,0 МПа (40 бар)
Диапазон pH	0-14 — универсальная химическая стойкость
Толщина оболочки из ПТФЭ	0,8-1,0 мм
Коэффициент прокладки (м)	2.5
Минимальное напряжение посадки (y)	20 МПа
Диапазон размеров	До DN500 (рекомендуется)
Материал	Оболочка из ПТФЭ + неметаллический заполнитель

Доступные размеры

Фланец Стандартный	Диапазон размеров (DN)	Примечания
DIN/EN/JIS	Ду25 — Ду500	Стандартные размеры в наличии
АСМЭ/АНСИ	1" — 20"	Стандартные размеры в наличии
Нестандартные размеры	Доступно по запросу	Доступны специальные размеры

Гарантия качества

100 % первичная ПТФЭ – стабильное качество от партии к партии.

Полная отслеживаемость — сертификаты на материалы предоставляются по запросу.

Несколько вариантов наполнителя — безасбестовая резина, сжатое волокно, графитовый композит.

Нестандартные размеры — доступны стандартные размеры фланцев и нестандартные размеры.

Срок выполнения — стандартные размеры на складе (24–48 часов); нестандартные размеры 5-10 дней

Test Test Test Test

Часто задаваемые вопросы

Вопрос: Когда следует использовать прокладку из ПТФЭ типа А?

A: Прокладка из ПТФЭ типа А состоит из оболочки из ПТФЭ с прорезью от внешнего края до внутреннего отверстия, внутри которой вставлен сердечник из мягкого наполнителя. Оболочка из ПТФЭ обеспечивает универсальную химическую стойкость (pH 0–14), а наполнитель обеспечивает сжимаемость и упругость.

Используйте тип A, когда: Вам необходима химическая стойкость для коррозионной эксплуатации при низком и среднем давлении (до 4,0 МПа), при этом стоимость является важным фактором.

Когда НЕ использовать тип А: Высокое давление или критически важные сервисы, где целостность уплотнения имеет первостепенное значение, рассмотрите тип B или C.

Сравнение затрат: Тип A стоит на 30–50 % дешевле, чем твердые прокладки из ПТФЭ того же размера, что делает его предпочтительным выбором для общих химических операций.

Вопрос: Тип A, тип B или тип C, какой из них мне выбрать?

A: Тип A (щелевой) является наиболее экономичным и лучше всего подходит для общих химических операций при низком давлении.

Тип B (обработанный) обеспечивает лучшую целостность уплотнения благодаря полностью оболочке из ПТФЭ и без прорезей, что лучше всего подходит для критически важных условий среднего и высокого давления.

Тип C (гофрированный металл) обеспечивает максимальное номинальное давление и противовыбросовую стойкость, лучше всего подходит для высокого давления и термоциклирования.

Быстрое правило:

До 4,0 МПа, общие химикаты → Тип А.

Высокое давление, критический режим → Тип B.

Высокое давление, термоциклирование, риск выброса → Тип C.

Примечание по размеру: рекомендуется тип A до DN500; для больших диаметров предпочтителен тип C.

Вопрос: Каковы ограничения прокладок конвертов типа А и каковы наиболее распространенные ошибки?

А: Температура: До +200°C.

Давление: До 4,0 МПа (40 бар).

Химическая: Универсальная устойчивость при pH 0–14, НЕ совместим с расплавленными щелочными металлами или элементарным фтором при высоких температурах.

Три типичные ошибки:

(1) Использование типа А в условиях высокого давления: при давлении выше 4,0 МПа прокладка может деформироваться или выйти из строя; используйте тип B или C.

(2) Чрезмерная затяжка: чрезмерное сжатие может повредить оболочку из ПТФЭ в области прорези, подвергая наполнитель химическому воздействию.

(3) Использование в средах, проникающих через ПТФЭ: некоторые химические вещества (азотная кислота, хлор, оксид этилена) могут со временем проникать через ПТФЭ и воздействовать на сердцевину наполнителя. При выполнении этих работ регулярно заменяйте прокладки или используйте твердые прокладки из ПТФЭ.
