Прокладка конверта из ПТФЭ типа B

Конвертная прокладка из ПТФЭ типа B обеспечивает лучшую герметизацию, чем тип А, и более низкую стоимость, чем твердый ПТФЭ. Устраняет слабое место прокладок типа А, предотвращает воздействие агрессивных сред. Свяжитесь с Taifno, чтобы получить индивидуальное решение. Мы также можем предложить техническую поддержку и бесплатные образцы.

Отправить запрос

Описание продукта

Прокладка из ПТФЭ типа B изготавливается из блока ПТФЭ и имеет квадратное поперечное сечение, полностью герметизируя наполнитель без прорезей. Лучшая герметичность, чем у типа А. Более низкая стоимость, чем у твердого ПТФЭ.

Отправьте размер фланца и материал в Taifno, мы являемся профессиональным производителем и можем предложить индивидуальные решения.

Type B PTFE Envelope Gasket

Что такое прокладка конверта из ПТФЭ типа B?

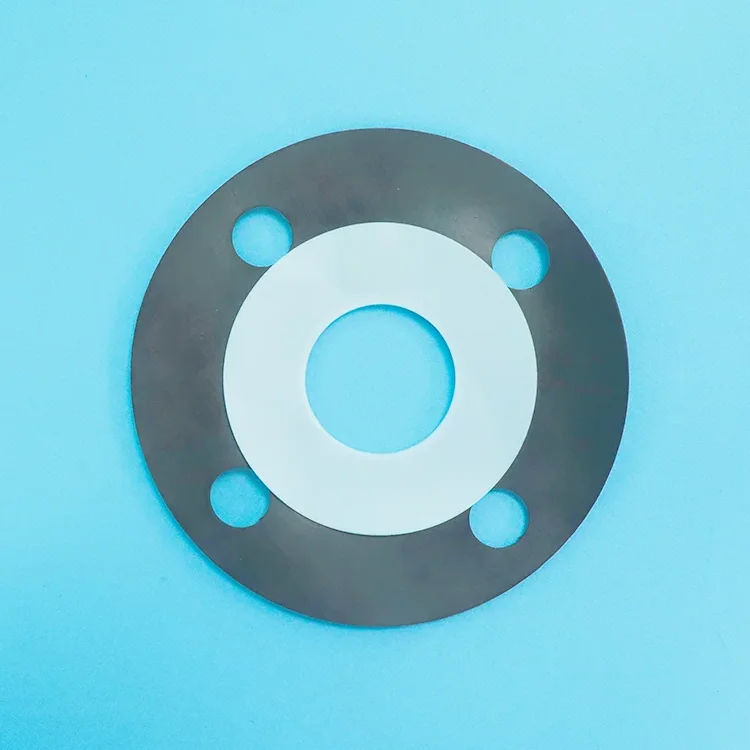

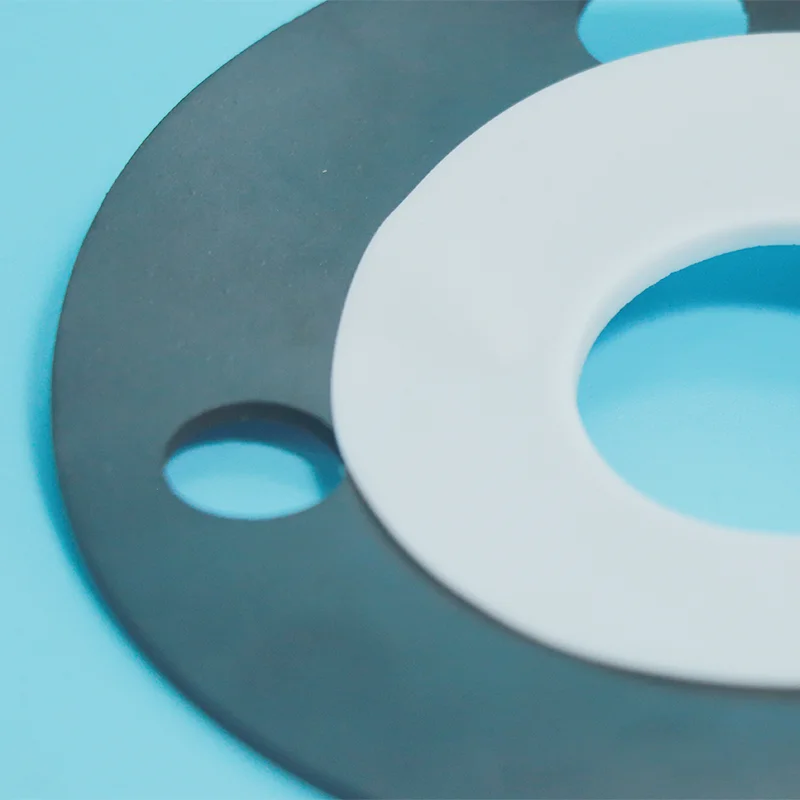

Прокладка из ПТФЭ типа B состоит из внешней оболочки из ПТФЭ, изготовленной из твердого блока или листа ПТФЭ и полностью герметизирующей сердцевину из мягкого наполнителя. В отличие от типа A (который имеет прорезь с внешнего края), тип B имеет квадратное поперечное сечение и не имеет прорези — заполнитель полностью герметично закрыт внутри оболочки из ПТФЭ.

Структура:

Оболочка из ПТФЭ: изготовлена из блока или листа ПТФЭ квадратного сечения, полностью герметизирующая наполнитель без открытых прорезей.

Наполнитель: неметаллический материал, такой как лист безасбестовой резины, сжатое волокно или графитовый композитный лист.

Конструкция типа B: Полная оболочка с механически обработанным квадратным поперечным сечением, без прорезей, без открытого наполнителя, улучшенная герметичность.

Ключевые характеристики:

Отсутствие прорезей: наполнитель полностью герметичен внутри оболочки из ПТФЭ, нет видимых слабых мест.

Улучшенная целостность уплотнения: обработанная конструкция обеспечивает превосходные характеристики уплотнения по сравнению с типом A.

Соответствие внутреннего диаметра: внутренний диаметр может быть обработан так, чтобы он соответствовал отверстию фланца, что предотвращает турбулентность потока и уменьшает эрозию.

Руководство по сравнению и выбору

Тип A, тип B, тип C и твердый ПТФЭ

Особенность	Тип А (щелевой)	Тип B (обработанный)	Тип C (гофрированный металл)	Твердый ПТФЭ
Строительство	Разрез с внешнего края	Обработанное квадратное сечение	Гофрированная металлическая вставка	Цельный твердый ПТФЭ
Разрез/Слабое место	Да	Нет	Нет	Нет
Наполнитель Core	Мягкий неметаллический	Мягкий неметаллический	Металл (нерж. сталь 304/316)	Нет — твердый ПТФЭ
Предел давления	До 4,0 МПа	До 5,0 МПа	Самый высокий	До 10,0 МПа+
Химическая стойкость	★★★★☆	★★★★★	★★★★☆	★★★★★
Расходы	$ — самый экономичный	$$	$$$	$$$$
Лучшее для	Низкое давление, общие химикаты	Средне-высокое давление, критически важные службы	Высокое давление, термоциклирование	Максимальная химическая стойкость, высокая чистота

Руководство по быстрому выбору

Если ваше приложение...	Выбирать...	Почему
Коррозионная работа при низком давлении, общие химикаты, экономичность	Тип А	Экономичный, хорошая химическая стойкость.
Среднее и высокое давление, критические химикаты, лучшая герметичность	Тип Б	Без прорезей, полная герметизация, более низкая стоимость, чем у цельного ПТФЭ.
Высокое давление, термоциклирование, риск выброса, большой диаметр	Тип С	Металлический сердечник обеспечивает пружинение.
Максимальная химическая стойкость, высокая чистота, отсутствие риска проникновения	Твердый ПТФЭ	Без заполнителя, без проникновения, максимальная чистота

Основные приложения

Промышленность	Приложение	Почему тип Б
Химическая обработка	Фланцы среднего и высокого давления, соединения насосов, кислоты, растворители, щелочи	Полностью оболочка из ПТФЭ, без обнажения наполнителя
Фармацевтический	Стерильное технологическое оборудование	Полная оболочка из ПТФЭ предотвращает загрязнение.
Еда и напитки	Санитарные подключения — соответствуют требованиям FDA	ПТФЭ не допускает пригорания и соответствует требованиям FDA.
Нефть и газ	Коррозионные линии среднего давления	Устойчивость к коррозии + повышенная надежность уплотнения

Factory Factory Factory Factory

Технические характеристики

Свойства прокладки конверта из ПТФЭ типа B

Параметр	Ценить
Температурный диапазон	До +200°С
Предел давления	До 5,0 МПа (50 бар)
Диапазон pH	0-14 — универсальная химическая стойкость
Конструкция оболочки из ПТФЭ	Обработанное, квадратное сечение
Коэффициент прокладки (м)	2.5
Минимальное напряжение посадки (y)	20 МПа
Диапазон размеров	До DN500 (рекомендуется)
Материал	Оболочка из ПТФЭ + неметаллический заполнитель

Доступные варианты наполнителя

Материал наполнителя	Лучшее для	Предел температуры
Лист безасбестовой резины	Общая химическая служба	До +200°С
Сжатое волокно	Более высокая температура, лучшее восстановление	До +250°С
Графитовый композитный лист	Высокая температура, термоциклирование	До +300°С
Наполнитель, соответствующий требованиям FDA	Пищевое и фармацевтическое применение	До +200°С

Test Test Test Test

Тематическое исследование

На крупном нефтехимическом заводе в Шанхае выпускной трубопроводный клапан компрессора газа крекинга этилена (класс 300) работал в условиях эксплуатации, содержащих H₂S, в условиях воздействия агрессивных сред, повышенных температур, колебаний давления и частых циклов пуска и остановки. Оригинальные спирально-навитые прокладки постепенно теряют герметизирующие свойства в ходе длительной эксплуатации из-за коррозии материалов обмотки и компонентов наполнителя, что создает потенциальный риск утечек и увеличивает требования к техническому обслуживанию.

Чтобы решить эти проблемы, завод заменил существующие прокладки на прокладки типа B, инкапсулированные из ПТФЭ. Благодаря гибкому наполнителю, полностью покрытому тефлоновой оболочкой, эта конструкция обеспечивает превосходную устойчивость к H₂S, кислотам, щелочам и другим агрессивным химическим веществам, предотвращая при этом прямой контакт между технологической средой и внутренним наполнителем. Сжимаемый сердечник также обеспечивает улучшенные характеристики восстановления, позволяя прокладке компенсировать неровности фланца и колебания давления во время работы.

После установки прокладки типа B, инкапсулированные из ПТФЭ, достигли стабильных герметизирующих характеристик при использовании выпускного клапана компрессора газа крекинга этилена. В течение 4-летнего цикла технического обслуживания система поддерживала нулевую утечку, демонстрируя долгосрочную надежность технологии прокладок с инкапсулированной из ПТФЭ прокладкой в требовательных нефтехимических приложениях уплотнения, одновременно сокращая частоту технического обслуживания и повышая эксплуатационную безопасность.

Часто задаваемые вопросы

Вопрос: Что такое прокладка из ПТФЭ типа B и когда ее следует использовать?

A: Прокладка из ПТФЭ типа B представляет собой обработанную оболочку из ПТФЭ с квадратным поперечным сечением, полностью герметизирующую сердечник из мягкого наполнителя без прорезей. Полная оболочка обеспечивает превосходную герметичность по сравнению с типом A (щелевого типа), без открытой сердцевины-заполнителя и без потенциальных слабых мест. Внутренний диаметр может быть обработан так, чтобы соответствовать отверстию фланца, что предотвращает турбулентность потока.

Используйте тип B, когда: Вам нужна более высокая надежность уплотнения, чем у типа А, для работы в условиях коррозии при среднем и высоком давлении (до 5,0 МПа), но вы не хотите платить за твердый ПТФЭ.

Когда НЕ использовать тип B: Приложения с низким давлением, чувствительные к затратам, где достаточно типа A. Для работы при высоком давлении или большом диаметре рассмотрите вариант C. Для обеспечения максимальной химической чистоты и отсутствия риска проникновения рассмотрите вариант из твердого ПТФЭ.

Вопрос: Прокладку типа B или твердую прокладку из ПТФЭ, какую выбрать?

A: Тип B (конверт) обеспечивает химическую стойкость за счет оболочки из ПТФЭ и сжимаемость за счет сердцевины наполнителя при более низкой стоимости, чем твердый ПТФЭ.

Однако наполнитель может быть поврежден, если среда со временем проникнет через оболочку из ПТФЭ. Твердая прокладка из ПТФЭ обеспечивает максимальную химическую стойкость и чистоту, отсутствие наполнителя и риск проникновения.

Но он стоит значительно дороже и менее эластичен (нет наполнителя, обеспечивающего упругость).

Быстрое правило:

Среднее давление, экономичность, коррозионная среда → Тип B.

Высокое давление, сверхчистый, критический режим работы, риск проникновения недопустим → Твердый ПТФЭ.

Вопрос: Каковы ограничения и каковы наиболее распространенные ошибки?

А: Температура: До +200°C.

Давление: До 5,0 МПа (50 бар).

Химическая: Универсальная устойчивость при pH 0–14, НЕ совместим с расплавленными щелочными металлами или элементарным фтором при высоких температурах. Со временем в ПТФЭ могут проникнуть некоторые химические вещества (азотная кислота, хлор, оксид этилена).

Распространенные ошибки:

(1) Использование типа B в приложениях, где среда проникает через ПТФЭ: некоторые химические вещества могут со временем проникать через ПТФЭ и воздействовать на сердцевину наполнителя, регулярно заменяйте прокладки или используйте твердые прокладки из ПТФЭ.

(2) Чрезмерная затяжка: чрезмерное сжатие может повредить оболочку из ПТФЭ, используйте контролируемый момент затяжки.

(3) Неправильный выбор размера: типы A и B рекомендуются для размеров до DN500, для больших диаметров предпочтителен тип C.
