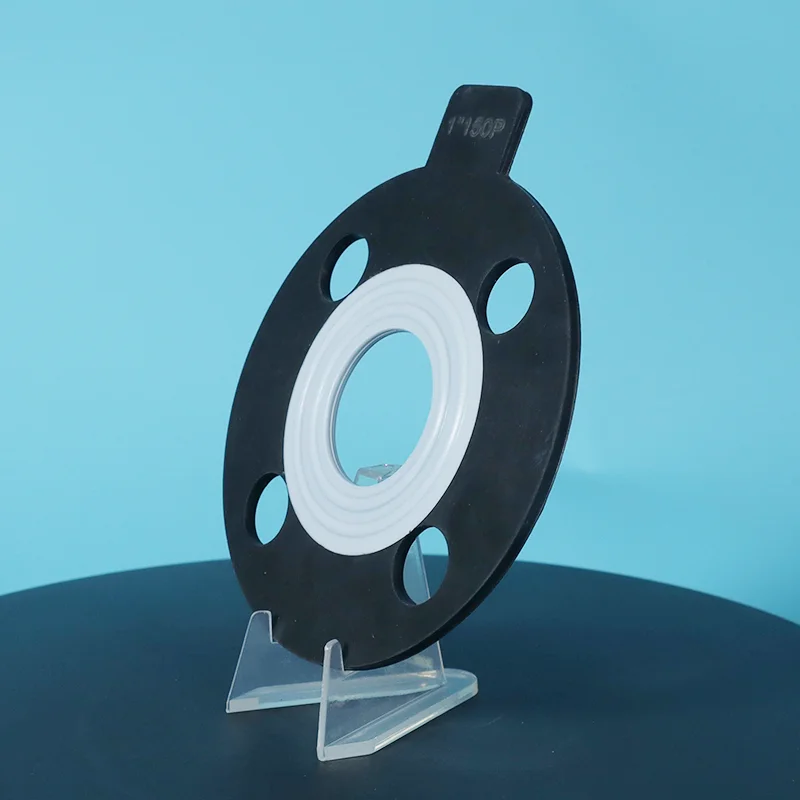

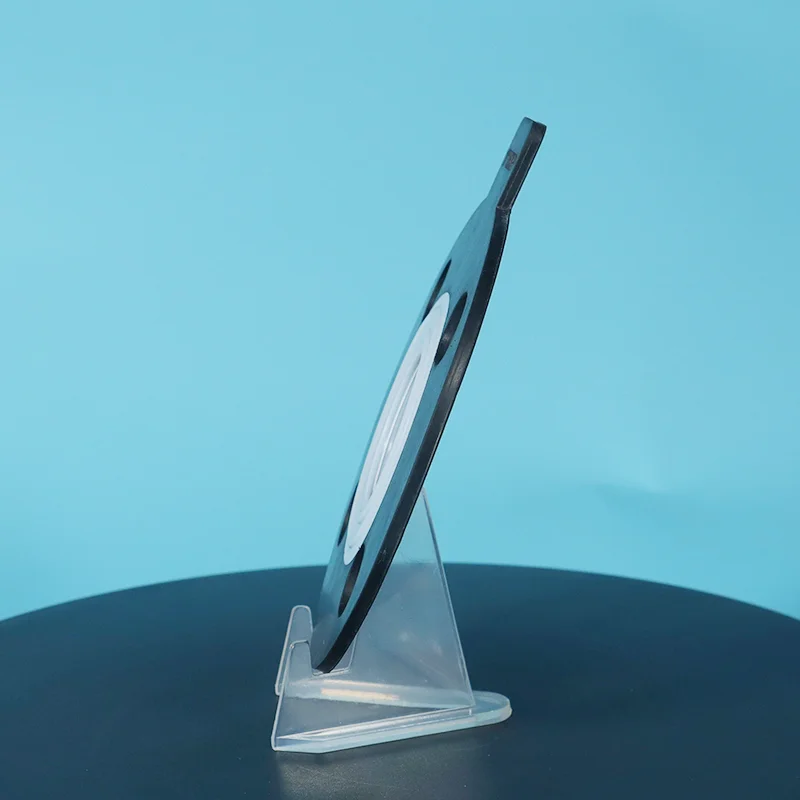

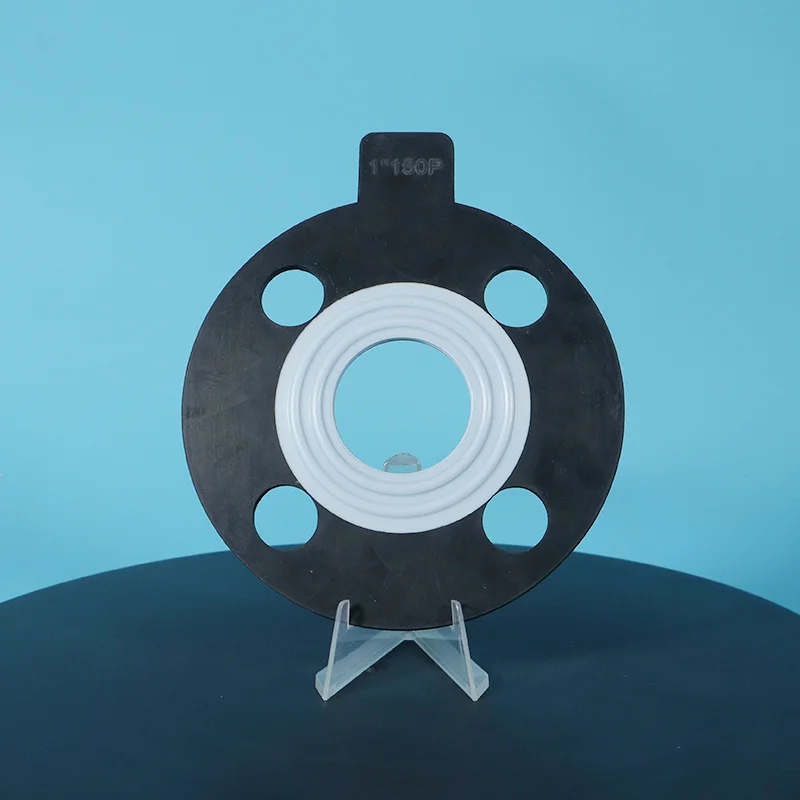

Резиновая прокладка конверта из ПТФЭ с водяными знаками

Резиновая прокладка конверта из ПТФЭ с линией водяного знака представляет собой резиновый сердечник, полностью герметизированный ПТФЭ, с волнистым (зубчатым) рисунком на уплотняемой поверхности. Покрытие из ПТФЭ обеспечивает универсальную химическую стойкость (pH 0–14). Волнистая поверхность является ключевым моментом: она обеспечивает надежное уплотнение при низком крутящем моменте, предотвращая повреждение фланцев на эмалированных и пластиковых фланцах.

Отправьте свой размер фланца, среду и температуру в Таифно, мы можем предложить индивидуальные решения и прямые цены с завода.

Что такое резиновая прокладка конверта из ПТФЭ с водяным знаком?

Прокладка с резиновым покрытием из ПТФЭ представляет собой композитную уплотнительную прокладку, состоящую из резинового сердечника, полностью заключенного в покрытие из ПТФЭ, с волнистым (зубчатым) рисунком на уплотняемой поверхности. Эта конструкция сочетает в себе сжимаемость резины с химической стойкостью ПТФЭ и уплотняющим сцеплением за счет зубчатой ​​поверхности.

Структура:

Резиновая сердцевина: обеспечивает сжимаемость, восстановление и прилегание к неровным фланцам.

Покрытие из ПТФЭ: обеспечивает универсальную химическую стойкость (pH 0–14), антипригарную поверхность и предотвращает загрязнение среды.

Поверхность с водяной рябью: зубчатый рисунок на уплотняющей поверхности обеспечивает надежное уплотняющее сцепление при низком крутящем моменте болта — предотвращает соскальзывание и снижает требования к нагрузке на болты.

Ключевые характеристики:

Уплотнение с низким крутящим моментом: волнистая поверхность воды захватывает поверхность фланца с меньшей нагрузкой на болты, чем гладкий ПТФЭ, защищает хрупкие фланцы.

Безопасно для фланцев: Мягкий резиновый сердечник и покрытие из ПТФЭ защищают фланцы из стекловолокна, пластика и стеклопластика.

Химическая стойкость: покрытие из ПТФЭ обеспечивает устойчивость к pH 0–14, защищает резиновый сердечник от химического воздействия.

Сжимаемость: резиновый сердечник заполняет неровности фланца и компенсирует расслабление болта.

Руководство по сравнению и выбору

ПТФЭ с резиновым покрытием, расширенный ПТФЭ, твердый ПТФЭ и прокладка конверта

Руководство по быстрому выбору

Доступные варианты резинового сердечника

Основные приложения

Технические характеристики

Свойства прокладок с резиновым покрытием из ПТФЭ

Гарантия качества

100 % первичная ПТФЭ – стабильное качество от партии к партии.

Премиальный резиновый сердечник — высококачественные эластомеры с полной отслеживаемостью

Полная герметизация — ПТФЭ полностью покрывает резиновый сердечник, без открытой резины.

Доступны марки, соответствующие требованиям FDA — марки EPDM и силикона соответствуют требованиям FDA.

Полная отслеживаемость — сертификаты на материалы предоставляются по запросу.

Нестандартные размеры — доступны стандартные размеры фланцев и нестандартные размеры.

Срок выполнения — стандартные размеры 5-10 дней; нестандартные размеры 10-15 дней

Тематическое исследование

На заводе по производству пестицидов в провинции Чжэцзян эмалированный реактор подвергался суровым условиям химической обработки с ежедневным циклическим изменением давления от вакуума -0,09 МПа до давления азота 0,8 МПа.

Из-за повторяющихся колебаний вакуума и положительного давления оригинальные прокладки страдали от недостаточного восстановления и релаксации напряжений уплотнения, что приводило к частым нарушениям уплотнения и проблемам с утечками, что влияло на непрерывность производства.

Чтобы соответствовать требованиям к химической стойкости, восстановлению при сжатии и динамическим характеристикам уплотнения, в качестве замены были установлены прокладки из ПТФЭ с резиновым сердечником и зубчатой ​​уплотнительной поверхностью. Внешний слой из ПТФЭ обеспечивает превосходную стойкость к агрессивным химическим веществам, а резиновый сердечник обеспечивает превосходную эластичность и компенсацию сжатия, позволяя прокладке выдерживать повторяющиеся изменения вакуума и давления.

После замены реактор надежно проработал более 1 года без утечек и нарушений герметичности, что значительно повысило стабильность и эксплуатационную надежность оборудования.

Часто задаваемые вопросы

Вопрос: Что такое резиновая прокладка конверта из ПТФЭ с водяным знаком и когда ее следует использовать?

A: Прокладка с резиновым покрытием из ПТФЭ состоит из резинового сердечника, полностью инкапсулированного в покрытие из ПТФЭ, с волнистым (зубчатым) рисунком поверхности на уплотняемой поверхности. Резиновая сердцевина обеспечивает сжимаемость и восстановление, адаптируясь к неровным фланцам и компенсируя ослабление болта.

Покрытие из ПТФЭ обеспечивает химическую стойкость и предотвращает загрязнение среды. Волнистая поверхность воды обеспечивает надежное уплотняющее сцепление при небольшом моменте затяжки болтов.

Используйте его, когда: Фланцы с эмалированным покрытием, пластиковые фланцы, фланцы из стеклопластика, требуется уплотнение с низким крутящим моментом, неровные или поврежденные поверхности фланцев, применения, требующие как химической стойкости, так и сжимаемости.

Когда НЕ использовать его: Экстремальные температуры выше +200°C (используйте расширенный ПТФЭ или металлическую оболочку), применения, в которых резиновый сердечник несовместим со средой (проверьте химическую совместимость), или работу при высоком давлении, требующую чрезвычайной противовыбросовой устойчивости.

Вопрос: ПТФЭ с резиновым покрытием или расширенный ПТФЭ, какой из них выбрать для фланцев со стекловолокном?

Ответ: Оба отлично подходят для стеклянных фланцев, но служат разным приоритетам.

ПТФЭ с резиновым покрытием: резиновый сердечник обеспечивает максимальную сжимаемость и восстановление. Волнистая поверхность воды обеспечивает уплотняющее сцепление при минимальном крутящем моменте. Покрытие из ПТФЭ обеспечивает химическую стойкость.

Лучше всего, когда: вам нужна максимальная защита фланца, минимально возможный крутящий момент и материалы резинового сердечника, совместимые с вашим носителем.

Расширенный ПТФЭ (ePTFE): чистый ПТФЭ, без резинового сердечника. Соответствует неровностям фланца. Отличная химическая стойкость и температурный диапазон.

Лучше всего, когда: ваш носитель несовместим с каким-либо резиновым сердечником, вам необходимо соответствие FDA/USP или вам нужна более широкая химическая совместимость.

Быстрое правило:

Самый низкий крутящий момент + совместимость с резиной → с обрезиненным покрытием из ПТФЭ.

Химическая совместимость + соответствие FDA → ePTFE.

Вопрос: Каковы ограничения и каковы наиболее распространенные ошибки?

А: Температура: от -180°C до +200°C (в зависимости от резинового сердечника).

Химическая: pH 0–14, покрытие из ПТФЭ обеспечивает универсальную стойкость, но резиновый сердечник имеет химические ограничения.

Давление: Ниже, чем у прокладок с металлическим сердечником, не для экстремально высокого давления.

Три типичные ошибки:

(1) Использование неправильного резинового сердечника в качестве носителя: покрытие из ПТФЭ защищает резиновый сердечник, но если ПТФЭ поврежден, резиновый сердечник должен быть совместим со средой.

(2) Чрезмерная затяжка: резиновый сердечник мягкий; чрезмерное сжатие может повредить покрытие из ПТФЭ; используйте низкий крутящий момент при контролируемой установке.

(3) Превышение температурных пределов: предельная температура резинового сердечника ниже, чем у покрытия из ПТФЭ; общий предел прокладки определяется резиновым сердечником, а не ПТФЭ.
