Седло клапана из чистого ПТФЭ

Седла клапанов из Virgin PTFE обеспечивают герметичность запирания, универсальную химическую стойкость, низкий рабочий крутящий момент и широкий диапазон рабочих температур. Как профессиональный производитель, компания Taifno предлагает изделия различных спецификаций, в том числе из чистого и наполненного ПТФЭ; пожалуйста, свяжитесь с нами и сообщите ваши конкретные требования к приложению.

Отправить запрос

Описание продукта

Седла клапанов из Virgin PTFE подходят для диапазона температур от -180°C до +200°C, выдерживают давление до 414 бар и совместимы с диапазоном pH 0–14; в химической сфере их срок службы в три-пять раз превышает срок службы компонентов из резины или EPDM. Таифно предлагает индивидуальные решения и бесплатные образцы; пожалуйста, свяжитесь с нами для получения предложения и технической поддержки.

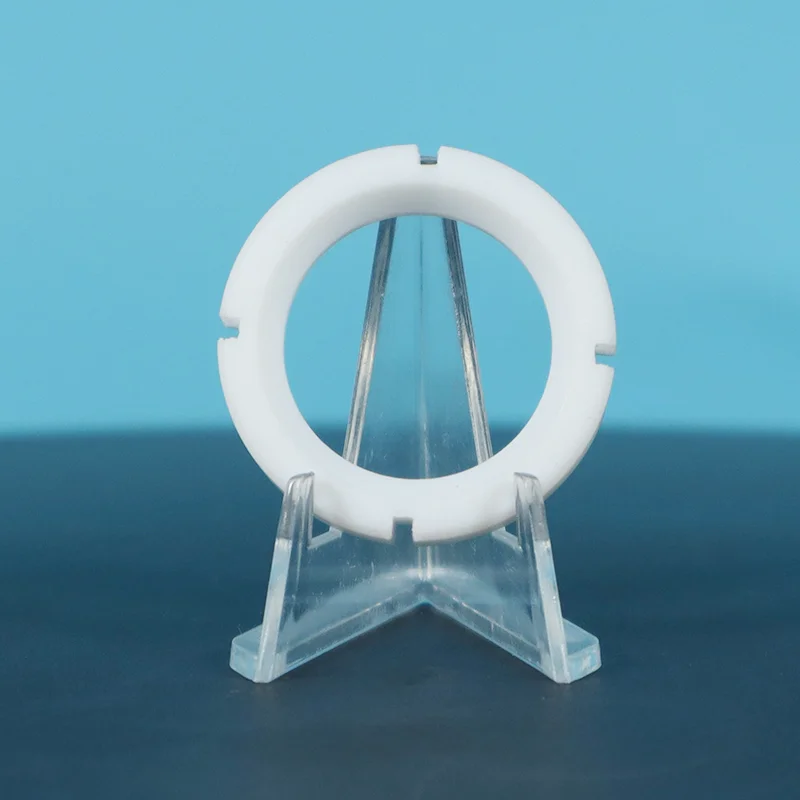

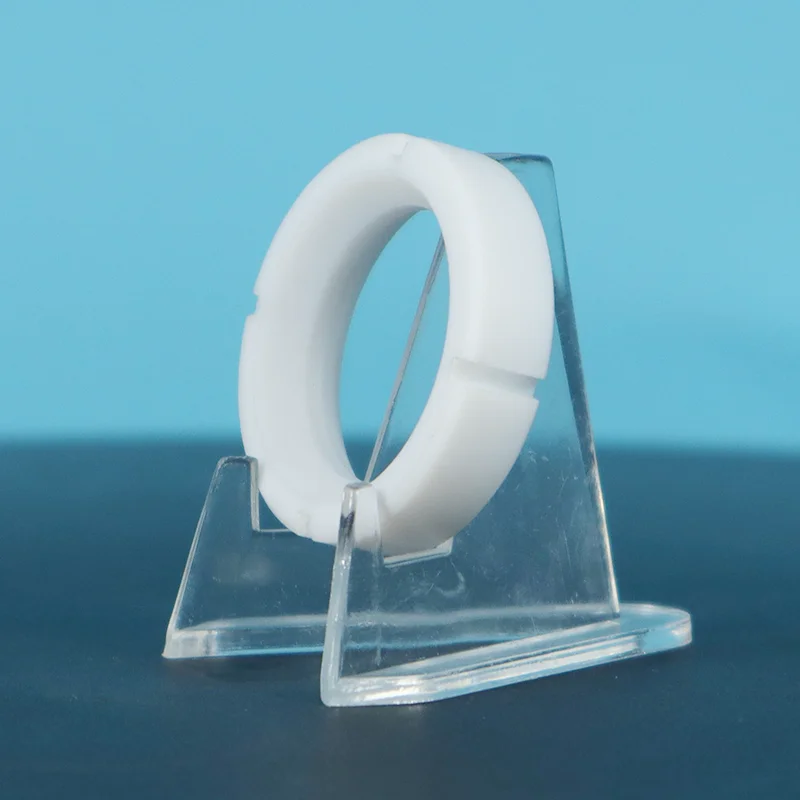

Virgin PTFE Valve Seat

Почему стоит выбирать седла клапанов из чистого ПТФЭ?

Проблема с материалом сиденья

Если вы в настоящее время используете резиновые, EPDM или металлические седла клапанов, у вас может возникнуть одна или несколько из этих проблем:

Проблема	Почему это происходит	Как это исправляет ПТФЭ
Ваши клапаны протекают через несколько месяцев.	Резина набухает, затвердевает или разрушается под воздействием химикатов.	ПТФЭ химически инертен — остается стабильным практически во всех средах.
Ваши клапаны трудно повернуть	Металлические седла требуют высокого крутящего момента; резина прилипает к носителю	ПТФЭ имеет минимальное трение — плавная работа с низким крутящим моментом.
СМИ загрязняют ваш продукт	Резина или металл могут попасть в ваш технологический процесс.	ПТФЭ является чистым, соответствует требованиям FDA/USP — никаких загрязнений.
Вы меняете сиденья каждый год	Резина имеет ограниченный срок службы; металл изнашивается	Срок службы ПТФЭ в 3–5 раз дольше — меньше замен, меньше простоев.
Вы не можете добиться нулевой утечки	Металлические седла негерметичны (только класс IV/V)	ПТФЭ обеспечивает герметичное закрытие класса VI.

Три основных преимущества

1. Универсальная химическая стойкость.: ПТФЭ химически инертен практически ко всем кислотам, основаниям, растворителям и углеводородам. Он решает проблемы герметизации в химической, нефтяной, фармацевтической и пищевой промышленности, с которыми не могут справиться другие материалы. Один материал для почти всех средств массовой информации.

2. Герметичное закрытие: Мягкие седла из ПТФЭ обеспечивают перекрытие класса VI (пузыронепроницаемое), самый высокий класс герметичности. Металлические сиденья не могут этого добиться. Резина может, но резина не работает в агрессивной среде. ПТФЭ обеспечивает нулевую утечку без химических ограничений.

3. Минимальное трение: ПТФЭ имеет самый низкий коэффициент трения среди твердых материалов (0,05–0,20), что обеспечивает плавную работу клапана, низкие требования к крутящему моменту и снижение износа привода. Никакого прилипания. Никакого раздражения. Никакого медиа-наращивания.

Сравнение: ПТФЭ и другие материалы седла

Сравнение стоимости и производительности

Материал	Лучшее для	Стоимость (начальная)	Срок службы в химической сфере	Общая стоимость (3 года)
Резина/ЭПДМ	Вода, воздух, низкие температуры	$ (1x)	6-12 месяцев	$$$$ (3-6 замен)
Металл	Высокая температура, высокое давление, абразивы.	$$$$ (4-5x)	5+ лет	$$$ (без замен, но высокая первоначальная стоимость)
Девственный ПТФЭ	Чистые химикаты, приложения FDA, низкое давление	$$ (2x)	2-3 года	$$ (1 замена)
Заполненный ПТФЭ	Абразивы, высокое давление, высокая температура	$$$ (3x)	3-5+ лет	$ (ноль замен)

Сравнение производительности

Свойство	Резина/ЭПДМ	Металл	Девственный ПТФЭ	Заполненный ПТФЭ
Температурный диапазон	от -40°С до +150°С	До 650°С+	от -180°С до +200°С	от -180°С до +200°С
Химическая стойкость	★★☆☆☆	★★★☆☆	★★★★★	★★★★★
Класс уплотнения	Класс VI	Класс IV-V	Класс VI	Класс VI
Трение	★★☆☆☆	★☆☆☆☆	★★★★★	★★★★☆
Сопротивление ползучести	★★★★☆	★★★★★	★★☆☆☆	★★★★☆
Износостойкость	★★★☆☆	★★★★★	★★☆☆☆	★★★★★
Соответствует FDA	Ограниченный	❌	✅ Да	✅ (только для девственниц)
Стоимость (начальная)	$	$$$$	$$	$$$
Лучшее для	Вода, воздух, низкая температура	Экстремальные условия	Чистые химикаты	Абразивы, высокое давление

Руководство по быстрому выбору

Если ваша услуга...	Выбирать...
Чистые химикаты, приложения FDA, низкое давление	Девственный ПТФЭ
Абразивные среды, суспензии, высокое давление	Стеклонаполненный ПТФЭ
Высокая скорость, рассеивание тепла, сухой ход	ПТФЭ с углеродным наполнением
Чувствителен к проникновению, термоциклированию, критическим химическим веществам	Модифицированный ПТФЭ TFM™
Высокая температура (выше +300°C), экстремальное давление.	Металл или PEEK
Вода, воздух, низкая температура, приоритет низкой стоимости	Резина/ЭПДМ
Не уверен? Отправьте нам вашу среду, температуру, давление	Мы рекомендуем

Приложения

Первичные отрасли промышленности

Промышленность	Приложение	Рекомендуемая оценка
Химическая обработка	Шаровые краны, регулирующие клапаны для работы с кислотами, растворителями, щелочами	Модифицированный первичный ПТФЭ или TFM™.
Нефть и газ	Краны шаровые высокого давления, устьевое оборудование, трубопроводы	ПТФЭ со стеклонаполненным или углеродным наполнителем.
Фармацевтический	Стерильная обработка, производство API	Первичный ПТФЭ (FDA/USP)
Еда и напитки	Сантехническая арматура, разливочное оборудование	Первичный ПТФЭ (одобрено FDA)
Целлюлозно-бумажная промышленность	Абразивные шламовые клапаны, клапаны варочного котла	Стеклонаполненный ПТФЭ
Производство электроэнергии	Паровые системы, клапаны охлаждающей воды	РПТФЭ или ПЭЭК
Криогенная служба	СПГ, жидкий кислород, криогенные жидкости	ПКТФЭ или модифицированный ПТФЭ

Типовое оборудование

Плавающие и цапфовые шаровые краны

Поворотные затворы

Задвижки и шаровые краны

Пробковые клапаны

Регулирующие клапаны

Обратные клапаны

Factory Factory Factory Factory

Реальные приложения

Практический пример 1: Решение проблемы проникновения из модифицированного ПТФЭ с помощью TFM™

Проблема: Клиент производителя шаровых кранов использовал седла клапанов из ПТФЭ, которые не обеспечивали достаточной устойчивости к деформации, износу и проникновению. ПТФЭ также имел тенденцию набухать и сжиматься, что приводило к несовершенству уплотнения.

Решение: Изменен материал седла клапана на модифицированный TFM™ ПТФЭ, обладающий гораздо большей стойкостью к деформации и меньшей скоростью проникновения. Этот материал также обеспечивает более гладкую поверхность, уменьшая трение и улучшая уплотнение шара к седлу.

Результат: Новое седло обеспечило лучшую устойчивость к проникновению, улучшенную стабильность размеров и повышенную структурную целостность. В настоящее время производитель производит седла клапанов размером от ¾ до 54 дюймов для применения в химической, этанольной, нефтегазовой, железнодорожной, бумажной и пищевой промышленности.

Итог: Одно изменение материала решило три проблемы: проникновение, деформацию и трение. Дальнейшие замены не требуются.

Практический пример 2: Срок службы седла из ПТФЭ увеличен в два раза

Проблема: Производитель концентрата для напитков столкнулся с разрушением уплотнений дроссельных заслонок из-за агрессивных ароматизирующих химикатов при температуре ниже 50°C и давлении ниже 5 бар. OEM-уплотнение FPM разбухало, морщилось и отслаивалось под воздействием химического воздействия.

Решение: Заменено FPM седлом на основе ПТФЭ.

Результат: Новое седло на основе ПТФЭ прослужило 3 месяца по сравнению с исходным седлом из FPM, срок службы которого составил 1,5 месяца. Двойной срок службы. Сокращение времени простоя при обслуживании на 50%.

Итог: Простое обновление материала. Срок службы в 2 раза дольше. Половина времени простоя.

Практический пример 3: Стеклонаполненный ПТФЭ — срок службы в 8 раз дольше

Задача: На горнодобывающем предприятии каждые 4–6 недель заменялись седла клапанов на шламовых клапанах, перекачивающих абразивные частицы руды. Седла из первичного ПТФЭ быстро изнашивались, что приводило к частым перерывам в производстве.

Решение: замена седла из стеклонаполненного ПТФЭ с повышенной износостойкостью и прочностью.

Результат: седла прослужили 8 месяцев, что в 8 раз дольше, чем из первичного ПТФЭ. Время бесперебойной работы производства значительно улучшилось. Интервалы технического обслуживания увеличены с недель до месяцев.

Итог: одно изменение. Срок службы в 8 раз дольше. Сокращение времени простоя на 80%.

Примечание. Фактические результаты зависят от условий применения. Свяжитесь с нами для получения рекомендаций по конкретному применению.

Технические характеристики

Параметр	Девственный ПТФЭ	Стеклянный	Углеродный	Модифицированный TFM™
Температурный диапазон	от -180°С до +200°С	от -196°С до +260°С	от -200°С до +230°С	от -200°С до +260°С
Диапазон давления	До 70 бар	Класс 800+	Класс 800+	Класс 800+
Сопротивление ползучести	★★☆☆☆	★★★★☆	★★★☆☆	★★★★★
Износостойкость	★★☆☆☆	★★★★★	★★★★☆	★★★☆☆
Химическая стойкость	pH 0-14	Отлично (не HF/щелочь)	Отлично (не окислители)	pH 0-14
Сопротивление проникновению	★★☆☆☆	★★★☆☆	★★★☆☆	★★★★★
Соответствует FDA	✅ Да	❌ Нет	❌ Нет	✅ Да
Цвет	Белый	Серо-белый	Черный	Белый

Доступные оценки

Оценка	Лучшее для	Ключевое преимущество	Химический предел	Расходы
Девственный ПТФЭ	Чистые химикаты, FDA, низкое давление	Универсальная химическая стойкость, минимальное трение.	Холодное течение под нагрузкой	$
Стеклонаполненный ПТФЭ	Абразивы, суспензии, высокая нагрузка	Лучшая износостойкость, прочность	Не для HF или сильных щелочей.	$$
Углеродистый ПТФЭ	Высокая скорость, рассеивание тепла	Теплопроводность, низкое трение	Не для сильных окислителей	$$
Модифицированный TFM™ ПТФЭ	Критически важные услуги, чувствительные к проникновению	Самая низкая проницаемость, лучшее восстановление после стресса	Более высокая стоимость	$$$
ПХТФЭ	Криогенная работа, высокое давление	Отличные характеристики при низких температурах	Ограничено до +150°C	$$$
PEEK	Экстремальная температура, высокая нагрузка	Высочайшая прочность, износостойкость	Очень высокая стоимость	$$$$

Гарантия качества

Материал из 100 % натуральной смолы — без переизмельчения и переработки материалов. Стабильное качество, партия за партией.

Полная отслеживаемость — каждую партию можно проследить от сырья до готовой продукции. Сертификаты на материалы предоставляются по запросу.

Прецизионная обработка — сиденья подвергаются точной обработке с жесткими допусками (точность ±0,1 мм) на токарных станках с ЧПУ.

Сертификат ISO 9001 — производственные процессы сертифицированы в соответствии с системами управления качеством ISO.

Доступны марки, соответствующие требованиям FDA — марки чистого ПТФЭ соответствуют требованиям FDA 21 CFR 177.1550.

Поддержка индивидуального проектирования — инженерная поддержка для оптимизации геометрии седла для вашей конкретной конструкции клапана.

Test Test Test Test

Часто задаваемые вопросы

Вопрос: Что такое седло клапана из Virgin PTFE и как узнать, нуждается ли оно в замене?

A: Уплотняющий компонент, в котором шар, диск или заглушка встречаются с корпусом клапана. ПТФЭ обеспечивает универсальную химическую стойкость, низкое трение и герметичность по классу VI.

Замените, если вы обнаружите: утечку через закрытый клапан, рабочий крутящий момент выше нормального, видимый износ или задиров, а также после продолжительной эксплуатации в тяжелых условиях.

Если вы не уверены, отправьте нам фотографию и характеристики вашего клапана, мы поможем вам поставить диагноз.

Вопрос: Чистый ПТФЭ или наполненный ПТФЭ, какая марка подходит для моего клапана?

Ответ: Три вопроса, которые следует задать себе:

Ваш носитель чистый или абразивный? Чистый → чистый ПТФЭ. Абразив → Стеклонаполненный.

Высокая температура или требуется отвод тепла? → Карбоновый.

Является ли проницаемость проблемой или вам нужна самая долгая жизнь? → TFM™ модифицирован.

Быстрое правило: Натуральный ПТФЭ, обеспечивающий чистоту и соответствие требованиям FDA. Наполненный ПТФЭ для прочности, износостойкости и длительного срока службы.

Отправьте нам информацию о вашей среде, температуре и давлении, мы порекомендуем подходящую марку в одном ответе.

Вопрос: Каковы ограничения и самая распространенная ошибка?

А: Температура: от -180°C до +200°C.

Давление: до 414 бар, зависит от марки и конструкции.

Химические пределы:

Стеклонаполненный: не подходит для HF или сильных щелочей.

С углеродным наполнением: не для сильных окислителей.

Virgin PTFE и TFM™: не для расплавленных щелочных металлов или газообразного фтора.

Самая распространенная ошибка: Чрезмерное сжатие. ПТФЭ требует точного усилия посадки. Слишком сильное сжатие повреждает сиденье; слишком мало вызывает утечку.
