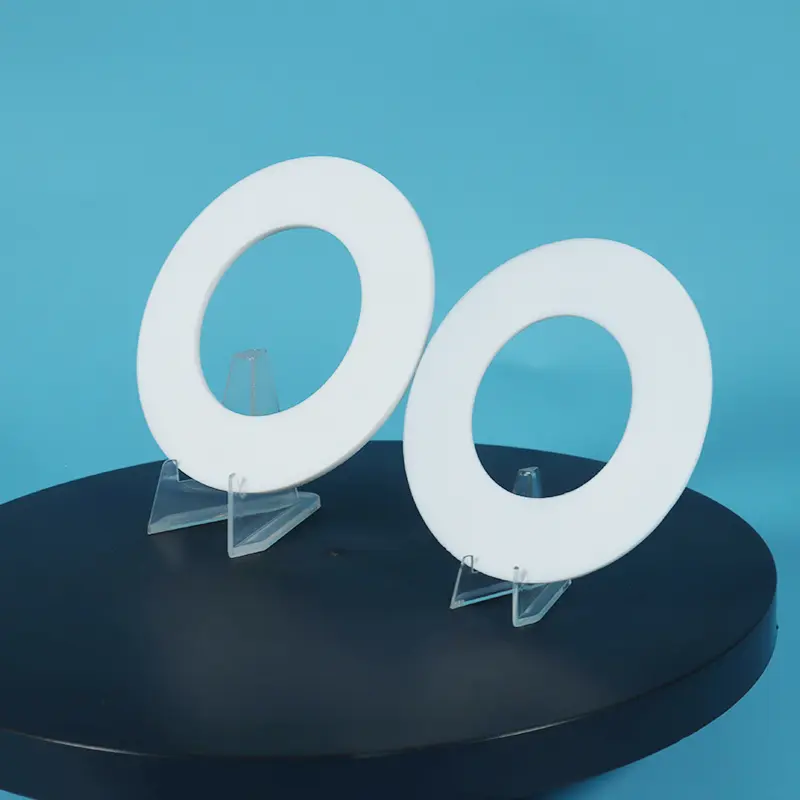

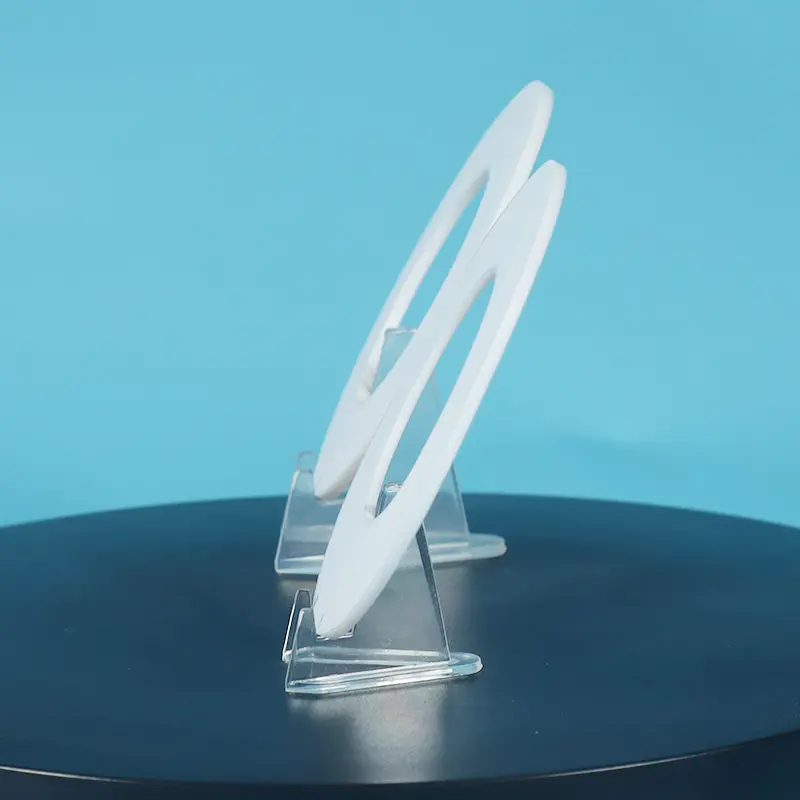

Плоская прокладка из чистого ПТФЭ

Выберите Taifno в качестве производителя плоских прокладок из первичного ПТФЭ и получите прямую цену с завода уже сегодня. Благодаря выдающейся химической стойкости при pH 0–14, широкому диапазону рабочих температур от -180°C до +200°C, низкому коэффициенту трения и использованию различных марок, включая чистый ПТФЭ, наполненный ПТФЭ и ePTFE, наша продукция широко используется в химической, пищевой, фармацевтической и промышленной герметизации.

Отправить запрос

Описание продукта

По сравнению с резиновыми или графитовыми прокладками плоские прокладки из чистого ПТФЭ обеспечивают превосходные характеристики при работе с агрессивными средами, экстремальными температурами и в приложениях, требующих высокого уровня гигиены. Имея 20-летний опыт работы в отрасли ПТФЭ, компания Taifno предлагает уплотнительные материалы, адаптированные к вашим конкретным требованиям к химическому составу, температуре и чистоте; пожалуйста, не стесняйтесь обращаться к нам.

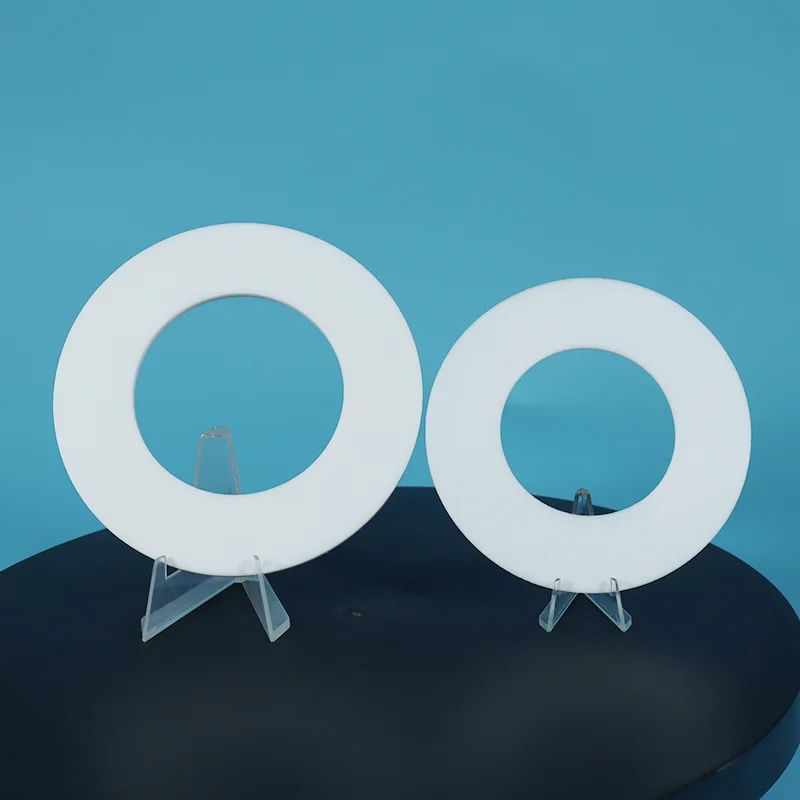

Virgin PTFE Flat Gasket

Знакомство с продуктом и почему стоит выбрать

Что такое прокладка из ПТФЭ?

Прокладка из ПТФЭ (прокладка из политетрафторэтилена) представляет собой уплотнительный компонент, изготовленный из смолы ПТФЭ с помощью процессов механической обработки, формования или резки. Плоская прокладка из Virgin PTFE ценится за свою широкую химическую стойкость, широкий диапазон рабочих температур и незагрязняющие свойства. Они доступны в конфигурациях, включая плоские прокладки, V-образные прокладки, поршневые кольца и седла шаровых клапанов.

Ключевые характеристики

Универсальная химическая стойкость (pH 0–14):Устойчив практически ко всем промышленным химикатам, кислотам, растворителям и щелочам.

Широкий температурный диапазон (от -180°C до +200°C):Сохраняет целостность уплотнения при эксплуатации в криогенных и высокотемпературных условиях.

Самый низкий коэффициент трения (0,05-0,10):Самосмазывающийся, снижает износ сопрягаемых поверхностей.

Антипригарная поверхность:Предотвращает прилипание и налипание носителя, легкая очистка

Отличная электроизоляция:Высокая диэлектрическая прочность до 20 кВ/мм.

Доступны марки, соответствующие требованиям FDA:Первичный ПТФЭ соответствует требованиям FDA 21 CFR 177.1550.

Почему стоит выбрать ПТФЭ вместо других материалов?

Проблема	Как ПТФЭ решает эту проблему	Цена неправильного выбора
Резина набухает и разлагается в химикатах	ПТФЭ химически инертен — не набухает, не разлагается.	Утечки, потери продукции, инциденты, связанные с безопасностью
Эластомеры выходят из строя при экстремальных температурах	ПТФЭ выдерживает температуру от -180°C до +200°C — стабильность во всем диапазоне	Хрупкое разрушение при низкой температуре, размягчение при высокой температуре.
Металлические прокладки ржавеют	ПТФЭ устойчив к коррозии — устойчивость к pH 0–14.	Повреждение оборудования, загрязнение
Графит окисляется в кислотах	ПТФЭ легко справляется с кислотами — не окисляется.	Неисправность прокладки, неорганизованные выбросы
Загрязнение в пищевых/фармацевтических процессах	Соответствует требованиям FDA первичный ПТФЭ — без экстрагируемых веществ	Отзыв продукции, штрафы регулирующих органов

Руководство по сравнению и выбору

ПТФЭ, резина, металл или графитовые прокладки

Особенность	Прокладка из ПТФЭ	Резина/Эластомер	Металлическая прокладка	Графитовая прокладка
Химическая стойкость	★★★★★ pH 0-14	★★☆☆☆ ограниченный	★★★☆☆	★★★★☆
Температурный диапазон	от -180°С до +200°С	от -40°С до +150°С	До 600°С+	До 450°С
Трение	★★★★★ самый низкий	★★★☆☆	★★☆☆☆	★★★★☆
Сопротивление ползучести	★★☆☆☆ бедный (девственник)	★★★★☆	★★★★★	★★★☆☆
Соответствует FDA	✅ Да	⚠️ Ограничено	❌ Нет	❌ Нет
Расходы	$$	$	$$$$	$$$
Лучшее для	Химические вещества, кислоты, растворители, FDA	Вода, воздух, общее обслуживание	Экстремальное давление, высокая температура	Высокая температура, пар

Сравнение марок ПТФЭ

Особенность	Девственный ПТФЭ	Заполненный ПТФЭ	Расширенный ПТФЭ (ePTFE)
Химическая стойкость	★★★★★ pH 0-14	★★★★☆ зависит от наполнителя	★★★★★ pH 0-14
Сопротивление ползучести	★★☆☆☆ бедный	★★★★☆ улучшенный	★★★★☆ отличный
Соответствие	★★☆☆☆ жесткий	★★☆☆☆	★★★★★ отличный
Соответствует FDA	✅ Да	⚠️ Зависит от наполнителя	✅ Да
Лучшее для	Высокая чистота, применение FDA	Высокое давление, механическая прочность	Поврежденные фланцы, низкий крутящий момент

Руководство по быстрому выбору

Если ваше приложение...	Выбирать...	Почему
Пищевая, фармацевтическая, чистая химия, соответствие FDA	Девственный ПТФЭ	Максимальная чистота, соответствует требованиям FDA
Требуется высокое давление, высокая нагрузка, сопротивление ползучести.	Заполненный ПТФЭ	Улучшенная механическая прочность
Поврежденные, грубые или деформированные фланцы	эПТФЭ	Соответствует неровностям, низкий крутящий момент
Фланцы со стеклянным покрытием, хрупкие поверхности	ePTFE или прокладка конверта	Низкий крутящий момент, бережное отношение к фланцам
Сильные щелочи, целлюлоза и бумага	ПТФЭ, наполненный сульфатом бария	Химическая совместимость + снижение ползучести
Отвод тепла, низкое трение, динамические уплотнения	ПТФЭ с графитовым наполнителем	Теплопроводность, низкий износ

Основные приложения

Промышленность	Приложение	Почему ПТФЭ
Химическая обработка	Фланцы труб, насосы, клапаны, реакторы	pH 0–14, химическая стойкость
Фармацевтический	Стерильное технологическое оборудование, производство API	Соответствует FDA, не загрязняет окружающую среду
Еда и напитки	Сантехнические подключения, технологическое оборудование	Соответствие FDA, антипригарное покрытие, легкая очистка
Нефть и газ	Фланцы нефтеперерабатывающих заводов, трубопроводы — углеводороды, H₂S	Химическая стойкость, широкий температурный диапазон.
Производство электроэнергии	Паровые системы, охлаждающая вода	Диапазон от -180°C до +200°C
Вода и сточные воды	Фланцы очистных сооружений, соединения насосов	Устойчивость к коррозии, отсутствие загрязнений
Полупроводник	Химическое распределение высокой чистоты	Сверхчистый материал, без экстрагируемых веществ

Factory Factory Factory Factory

Технические характеристики

Свойства прокладок из ПТФЭ

Параметр	Ценить
Температурный диапазон	от -180°С до +200°С
Диапазон давления	До 80 бар (зависит от марки, толщины и конструкции)
Диапазон pH	0-14 — универсальная химическая стойкость
Плотность	2,10-2,40 г/см³
Предел прочности	≥15 МПа (первичный)
Коэффициент трения	0,05-0,10
Диэлектрическая прочность	До 20 кВ/мм
Водопоглощение	<0,01%
Материал	100% натуральный ПТФЭ или наполненные компаунды.

Доступные размеры

Диапазон размеров	Толщина (мм)	Примечания
от Ду15 до Ду600+	0,5 – 6,0	Стандартные размеры в наличии
Нестандартные размеры	Доступно по запросу	Обрезка по спецификации

Гарантия качества

100 % материал из натуральной смолы — без повторного измельчения, без переработанного материала.

Полная отслеживаемость — сертификаты на материалы предоставляются по запросу.

Доступны марки, соответствующие требованиям FDA — соответствуют FDA 21 CFR 177.1550.

Изготовление по индивидуальному заказу — доступно в различных размерах, толщинах и формах.

Срок выполнения — стандартные размеры на складе (24–48 часов); нестандартные размеры 5-10 дней

Test Test Test Test

Чехол для продукта

На бумажной фабрике в провинции Гуандун, Китай, часто происходили сбои в уплотнении пароконденсатной системы, работавшей при температуре 180°C и давлении 1,6 МПа. Система подвергалась двум термическим циклам каждый день, вызывая неоднократное расширение и сжатие фланцевого соединения. Исходные прокладки из чистого ПТФЭ подвергались деформации ползучести и снижали эффективность уплотнения при непрерывном термоциклировании, что требовало замены примерно раз в месяц. Частое техническое обслуживание не только увеличивало эксплуатационные расходы, но также влияло на надежность оборудования и эффективность производства.

Чтобы решить эту проблему, завод заменил традиционные прокладки из чистого ПТФЭ на прокладки из стеклонаполненного ПТФЭ, изготовленные из листов ПТФЭ, армированных стекловолокном. По сравнению с ненаполненным ПТФЭ, ПТФЭ со стеклонаполнителем обеспечивает улучшенную прочность на сжатие, повышенную стабильность размеров и лучшее сопротивление ползучести и хладотекучести в условиях высоких температур и давления. Эти улучшенные механические свойства делают его более подходящим для применений, требующих многократного термоциклирования и длительного уплотнения фланцев.

После установки стеклонаполненные прокладки из ПТФЭ сохраняли стабильные герметизирующие свойства при непрерывной работе при температуре 180°C, давлении 1,6 МПа и двух термических циклах в день. Интервал замены прокладок был значительно увеличен примерно с 1 месяца до 14 месяцев, что значительно снизило частоту технического обслуживания и повысило надежность пароконденсатной системы.

Результаты применения:

● Оборудование для нанесения:Система пароконденсата на бумажной фабрике

● Условия эксплуатации:Температура 180°C/давление 1,6 МПа/2 термоцикла в день

● Оригинальное решение:Прокладка из чистого ПТФЭ

● Запасное решение:Прокладка из стеклонаполненного ПТФЭ

● Увеличение срока службы:Продлен с 1 до 14 месяцев.

● Основные преимущества:Улучшенное сопротивление ползучести, лучшая стабильность размеров, снижение частоты технического обслуживания и повышенная долгосрочная надежность уплотнения.

Этот случай подчеркивает преимущества материалов из стеклонаполненного ПТФЭ в высокотемпературных уплотнениях с частыми термоциклами, обеспечивая более долговечное решение, чем стандартные прокладки из чистого ПТФЭ, для сложных промышленных условий.

Часто задаваемые вопросы

Вопрос: Что такое прокладка из ПТФЭ и почему ее используют вместо резины или металла?

A: Прокладка из ПТФЭ (прокладка из политетрафторэтилена) — это уплотнительный компонент, используемый для предотвращения утечек между фланцами и трубными соединениями. Плоская прокладка из первичного ПТФЭ предпочтительнее резины и металла, поскольку она обеспечивает универсальную химическую стойкость (pH 0–14), резину разбухает в химикатах и корродирует металл.

Они также предлагают широкий температурный диапазон (от -180°C до +200°C), антипригарную поверхность и соответствуют требованиям FDA для пищевой и фармацевтической промышленности.

Когда использовать ПТФЭ: агрессивные химические вещества, экстремальные температуры, процессы, регулируемые FDA, и применения, где загрязнение неприемлемо.

Когда НЕ использовать ПТФЭ: Расплавленные щелочные металлы, элементарный фтор при высоких температурах или применения, требующие высокой механической прочности без армирования наполнителем.

Вопрос: В чем разница между прокладками из первичного ПТФЭ, наполненного ПТФЭ и расширенного ПТФЭ (эПТФЭ)?

О: Плоская прокладка из PTFE Virgin Virgin изготовлена из чистой, ненаполненной ПТФЭ-смолы и обладает высочайшей химической стойкостью и чистотой. Это предпочтительный выбор для контакта с пищевыми продуктами, регулируемого FDA, и фармацевтической обработки.

Плоская прокладка из наполненного первичного ПТФЭ содержит такие добавки, как стекло, сульфат бария или углерод, для повышения механической прочности и уменьшения ползучести, что делает их пригодными для применения при более высоком давлении. Наполненный ПТФЭ является наиболее распространенным типом для общепромышленного использования.

Прокладки из расширенного ПТФЭ (ePTFE) изготавливаются путем растяжения первичного ПТФЭ для создания хорошо сжимаемого, податливого материала, который эффективно герметизирует шероховатые, поврежденные или неровные поверхности фланцев при более низких нагрузках на болты. В отличие от наполненного ПТФЭ, ePTFE сохраняет полную химическую стойкость первичного ПТФЭ, поскольку в него не вводятся никакие добавки.

Вопрос: Каковы ограничения плоской прокладки из Virgin PTFE и каковы наиболее распространенные ошибки?

А: Температура: от -180°C до +200°C, непрерывная работа.

Химическая: Универсальная устойчивость при pH 0–14, НЕ совместим с расплавленными щелочными металлами или элементарным фтором при высоких температурах.

Ограничения: ПТФЭ имеет плохое сопротивление ползучести (холодной текучести), деформируется под длительным высоким давлением. ПТФЭ также имеет низкую механическую прочность и не пригоден для ударов под высоким давлением без усиления наполнителя.

Три типичные ошибки:

(1) Использование первичного ПТФЭ в условиях высокого давления: он деформируется при длительной нагрузке; используйте наполненный ПТФЭ.

(2) Чрезмерная затяжка: ПТФЭ мягкий; чрезмерное сжатие приводит к ползучести и утечкам. Используйте динамометрический ключ.

(3) Неправильный выбор марки: не все плоские прокладки из первичного ПТФЭ одинаковы; Выбирайте натуральный для чистоты, наполненный для прочности, ePTFE для удобства прилегания. Мы прилагаем спецификации по установке к каждому заказу.

Нужна помощь в выборе подходящего класса? Свяжитесь с нами, чтобы сообщить температуру, давление и среду, и мы порекомендуем подходящую марку ПТФЭ в течение 24 часов.
