Формованный лист из ПТФЭ

Заточенные и формованные листы из ПТФЭ разработаны с учетом разнообразных промышленных требований. Taifno предлагает варианты индивидуальной настройки и бесплатные образцы; пожалуйста, свяжитесь с нами, чтобы обсудить ваши конкретные потребности. Оба типа листов обладают исключительной химической стойкостью, низким коэффициентом трения и широким диапазоном рабочих температур от -180°C до +200°C.

Отправить запрос

Описание продукта

Изделия из заточенного и формованного листа из ПТФЭ используются в химической, механической и электротехнической промышленности. Если вы ищете профессионального производителя и поставщика этой продукции, выберите Taifno, и мы сможем предложить услуги на одной станции.

Лист ПТФЭ со скосом: Производится методом ротационной резки (остругивания) формованной заготовки из ПТФЭ после спекания. Тонкий, точный, большой ширины, отличное качество поверхности. Выбирайте его, если вам нужны тонкие листы (0,3–10 мм) с жестким допуском по толщине (±0,02 мм), большой шириной (до 2700 мм) и гладкой поверхностью. Идеально подходит для прокладок, вкладышей, ленты и электроизоляции.

Формованный лист из ПТФЭ: Производится путем прессования ПТФЭ-смолы в форму с последующим спеканием. Толстый, прочный, с отличными механическими свойствами. Выбирайте его, если вам нужны толстые листы (4–200 мм) для обработки деталей конструкций, подушек подшипников, седел клапанов и компонентов, требующих целостности материала.

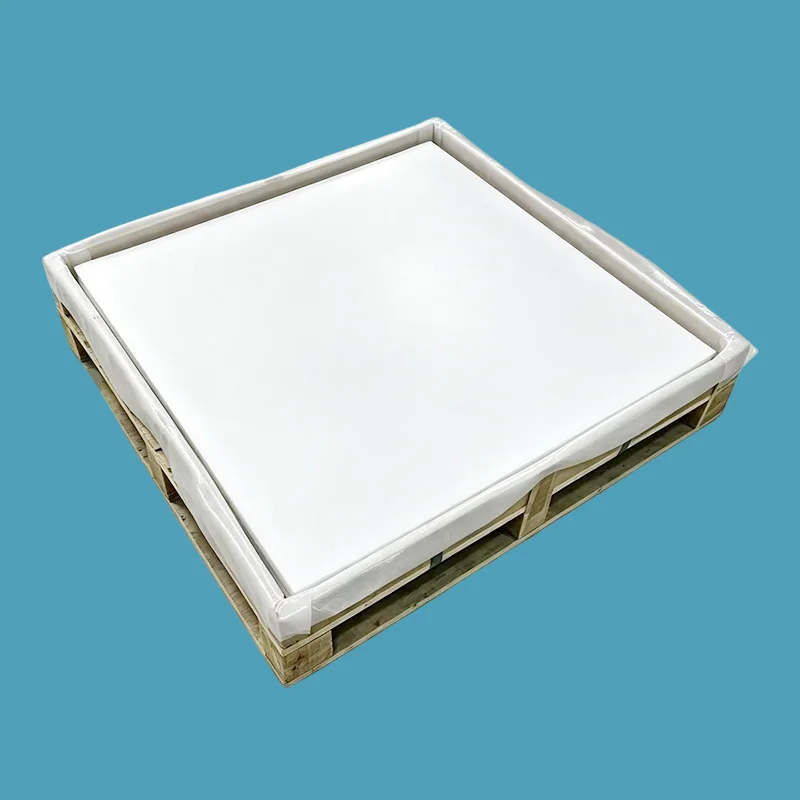

Ptfe Skived and Molded Sheet

Производственный процесс: в чем разница?

Фундаментальное различие между шлифованными и формованными листами ПТФЭ заключается в производственном процессе.

Скошенный лист из ПТФЭ

Изготовлено путем прессования ПТФЭ-смолы в цилиндрическую заготовку, спекания, затем ротационной резки (очистки) заготовки на тонкие листы.

Производит тонкие листы с превосходным качеством поверхности и жестким допуском по толщине.

Доступны модели большой ширины до 2700 мм.

Формованный лист из ПТФЭ

Изготовлено путем прессования ПТФЭ-смолы в плоскую форму под давлением с последующим спеканием.

Производит толстые, плотные листы с высокой механической целостностью.

Наполненные марки (стекло, углерод, графит, MoS₂, бронза) в основном доступны в виде формованных листов.

Ключевые характеристики заточенного листа

Свойство	Ценить
Диапазон толщины	0,3–10 мм (доступно до 30 мм)
Диапазон ширины	До 2700 мм (для тонких датчиков)
Допуск по толщине	±0,02 мм — ±0,30 мм (жесткий допуск)
Поверхностная обработка	Отличное — гладкое, однородное.
Предел прочности	≥20 МПа
Лучшее для	Прокладки, вкладыши, ленты, электроизоляция

Ключевые преимущества:

Прецизионная толщина: идеально подходит для применений, требующих жестких допусков по толщине.

Большая ширина: до 2700 мм, подходит для больших фланцевых прокладок.

Гладкая поверхность: отличное качество поверхности, готово к использованию.

Гибкость: возможна поставка в рулонах для тонких листов.

Ключевые характеристики формованного листа

Свойство	Ценить
Диапазон толщины	4 мм — 200 мм (стандартно до 100 мм)
Ширина × Длина	До 2000×2000 мм
Допуск по толщине	±0,30 мм — ±1,0 мм (менее точный)
Поверхностная обработка	Хорошее — могут иметь небольшие неровности поверхности.
Предел прочности	30-40 МПа
Лучшее для	Подшипники, седла клапанов, уплотнения, конструктивные элементы

Ключевые преимущества:

Толстая заготовка: идеально подходит для обработки нестандартных деталей.

Плотная структура: отличная механическая прочность.

Структурная целостность: подходит для несущих конструкций.

Доступны марки с наполнением: стекло, углерод, графит, MoS₂, бронза для улучшения свойств.

Руководство по сравнению и выбору

Скошенный лист против формованного листа

Особенность	Скошенный лист	Формованный лист
Диапазон толщины	0,3 — 10 мм (до 30 мм)	4 — 200 мм
Диапазон ширины	До 2700 мм	До 2000×2000 мм
Допуск по толщине	Очень плотный (±0,02–0,30 мм)	Более свободный (±0,30–1,0 мм)
Поверхностная обработка	Отлично — гладко	Хорошо — возможно, потребуется механическая обработка
Механическая прочность	Умеренный — подходит для тонких приложений.	Высший — плотная, прочная структура
Гибкость	Можно прокатывать для тонких листов.	Жесткий — только листовая форма
Заполненные оценки	Ограниченный	Стекло, карбон, графит, MoS₂, бронза
Лучшее для	Прокладки, вкладыши, ленты, электроизоляция	Детали конструкции, подушки подшипников, седла клапанов, толстые сальники

Руководство по быстрому выбору

Если ваше приложение...	Выбирать...	Почему
Тонкие прокладки (0,5-3мм)	Скошенный лист	Жесткий допуск, гладкая поверхность, равномерная толщина.
Большие фланцевые прокладки	Скошенный лист	Доступна широкая ширина — меньше швов
Электроизоляционная лента	Скошенный лист	Тонкие сортаменты, рулоны, отличные диэлектрические свойства.
Химические резервуары	Скошенный лист	Тонкие, удобные, широкие листы
Подушки подшипников, скользящие детали мостов	Формованный лист	Толстая, прочная, плотная структура
Изготовленные на заказ детали	Формованный лист	Толстая заготовка для токарно-фрезерной обработки на станках с ЧПУ.
Седла клапанов, поршневые кольца	Формованный лист	Целостность материала, прочность
Марки наполненного ПТФЭ (стекло, карбон, бронза)	Формованный лист	Лучшее распределение наполнителя в формованных марках

Основные приложения

Промышленность	Приложение	Предпочтительный тип
Химическая обработка	Прокладки фланцев труб, уплотнения насосов, гильзы резервуаров	Скошенный (тонкий), Формованный (толстый)
Машиностроение	Подшипники, полозья, износные накладки	Формованный
Электрика и электроника	Изоляционная лента, конденсаторные пленки, покрытие проводов	Срезанный
Мост и строительство	Конструктивные подшипники скольжения, компенсаторы	Формованный
Пищевая и фармацевтическая промышленность	Прокладки, соответствующие требованиям FDA, санитарные уплотнения	Срезанный (класс FDA)
Полупроводник	Распределительные вкладыши для сверхчистых химикатов	Срезанный

Factory Factory Factory Factory

Технические характеристики

Свойства листа ПТФЭ

Параметр	Ценить
Непрерывная рабочая температура	от -180°С до +200°С
Точка плавления	327°С
Плотность	2,10 — 2,30 г/см³
Предел прочности	20 — 40 МПа (в зависимости от марки)
Удлинение при разрыве	≥250%
Коэффициент трения	0,04 — 0,20
Диэлектрическая прочность	≥10 кВ/мм
Водопоглощение	<0,01%
Диапазон pH	0-14 универсальная химическая стойкость
Цвет	Белый (чистый), специальные цвета для заполненных сортов.
Соответствует FDA	Да (девственный сорт)

Доступные размеры заточенного листа

Толщина (мм)	Ширина (мм)	Примечания
0,1 — 0,4	До 1500 мм	—
0,5 — 8,0	До 2700 мм	—
8,0 — 10,0	До 2700 мм	—
0,3 — 10,0	1000 — 2000мм	—

Доступные размеры формованного листа

Толщина (мм)	Размер (мм)	Примечания
2 — 100	1000×1000, 1200×1200, 1500×1500, 2000×2000	—
4 — 200	1000×1200	—
Нестандартные размеры	Доступно по запросу	—

Гарантия качества

100 % первичная смола из ПТФЭ — без переизмельчения и вторичного использования материалов.

Полная отслеживаемость — сертификаты на материалы предоставляются по запросу.

Прецизионное производство — жесткие допуски по толщине листов со срезанными краями.

Доступны марки, соответствующие требованиям FDA — первичный ПТФЭ соответствует требованиям FDA.

Доступны заполненные марки — стекло, углерод, графит, MoS₂, бронза.

Возможности больших размеров — зачищенные листы шириной до 2700 мм, формованные листы размером до 2000 × 2000 мм.

Срок выполнения — стандартные размеры на складе (24–48 часов); нестандартные размеры 5-15 дней

Test Test Test Test

Тематическое исследование

Нефтехимическая компания в провинции Фуцзянь, Китай, столкнулась с периодически возникающими проблемами уплотнения во фланцевой системе теплообменника, работающей в суровых условиях: давление 2,5 МПа и температура 180°C. Оригинальные резиновые прокладки подвергались ускоренному старению, набуханию и ухудшению характеристик из-за постоянного воздействия химических сред и повышенных температур, что приводило к частой замене прокладок, увеличению затрат на техническое обслуживание и возможным перебоям в производстве.

Чтобы повысить надежность уплотнения, компания заменила традиционные резиновые прокладки на прокладки точной резки, изготовленные из формованных листов ПТФЭ. ПТФЭ обладает превосходной химической стойкостью, превосходной температурной стабильностью, низким коэффициентом трения и длительными герметизирующими характеристиками, что делает его пригодным для требовательных нефтехимических применений. Формованный лист ПТФЭ обеспечивает постоянную плотность материала, хорошую стабильность размеров и надежную устойчивость к агрессивным технологическим средам.

После внедрения формованные листовые прокладки из ПТФЭ сохраняли стабильные характеристики уплотнения при непрерывной работе при давлении 2,5 МПа и температуре 180°C. По сравнению с предыдущим решением с резиновыми прокладками срок службы был увеличен примерно с 3 месяцев до более чем 2 лет, что значительно снизило частоту технического обслуживания и повысило надежность работы оборудования.

Результаты применения:

● Оборудование для нанесения: Фланцевая система нефтехимического теплообменника

● Условия эксплуатации: Давление 2,5 МПа / температура 180°C

● Оригинальное решение: Резиновая прокладка

● Запасное решение: Формованная листовая прокладка из ПТФЭ

● Увеличение срока службы: Продлен с 3 месяцев до более 2 лет.

● Преимущества: Улучшенная химическая стойкость, сокращение времени простоя при обслуживании, снижение затрат на замену и повышение надежности уплотнения.

Этот случай демонстрирует преимущества формованных листов из ПТФЭ в высокотемпературных и химически агрессивных уплотнениях, обеспечивая долговечную и надежную альтернативу обычным резиновым прокладочным материалам в нефтехимической промышленности.

Часто задаваемые вопросы

Вопрос: В чем разница между заточенными и формованными листами из ПТФЭ и когда мне следует использовать каждый из них?

A: Заточенный лист вырезается методом ротационной резки из формованной заготовки из ПТФЭ. Он производит тонкие листы (0,3-10 мм) с жестким допуском по толщине (±0,02 мм), гладкой поверхностью и большой шириной (до 2700 мм).

Используйте скив, когда: Вам потребуются тонкие прокладки, вкладыши, электроизоляционная лента или большие фланцевые прокладки, требующие точной толщины.

Формованный лист подвергается непосредственному компрессионному формованию. Он производит толстые листы (4-200 мм) с высокой структурной целостностью и механической прочностью.

Используйте формованные, когда: Вам нужны подушки подшипников, седла клапанов, изготовленные на заказ детали или структурные уплотнения.

Быстрое правило:

Нужна тонкая, точная и большая ширина? Скинут.

Вам нужен толстый, прочный и обрабатываемый материал? Литой.

Оба рассчитаны на температуру от -180°C до +200°C и имеют химическую стойкость при pH 0–14.

Вопрос: Какие диапазоны толщины и размеров доступны для заточенных и формованных листов?

А: Скошенный лист: Толщина 0,1–10 мм (доступна толщина до 30 мм). Ширина до 2700мм. Допуск по толщине составляет ±0,02 мм для тонких датчиков. Отлично подходит для крупных прокладок, когда широкие листы уменьшают количество швов.

Формованный лист: Толщина 2–200 мм. Размер до 2000х2000мм. Допуск по толщине менее точный (±0,3–1,0 мм), но целостность материала выше. Наполненные марки (стекло, углерод, графит, MoS₂, бронза) в основном доступны в виде формованных листов для улучшения механических свойств.

Мы поставляем оба типа стандартных и нестандартных размеров. Нужен конкретный размер? Отправьте свою спецификацию для получения ценового предложения.

Вопрос: Каковы ограничения и наиболее распространенные ошибки?

А: Температура: от -180°C до +200°C, непрерывная работа.

Химическая: Универсальная устойчивость при pH 0–14, НЕ совместим с расплавленными щелочными металлами или элементарным фтором.

Ограничения: ПТФЭ мягкий, деформируется при длительной нагрузке (текучесть на холоде/ползучесть). Заточенный лист мягче формованного листа из-за производственного процесса. Формованный лист имеет лучшую механическую прочность.

Две распространенные ошибки:

(1) При использовании заточенного листа для конструкционных или толстых конструкций ему не хватает толщины и механической прочности. Используйте формованный лист для изготовления деталей конструкции.

(2) При использовании формованного листа для тонких прокладок, требующих жестких допусков, допуск по толщине будет более мягким. Используйте заточенный лист для точных тонких работ.
