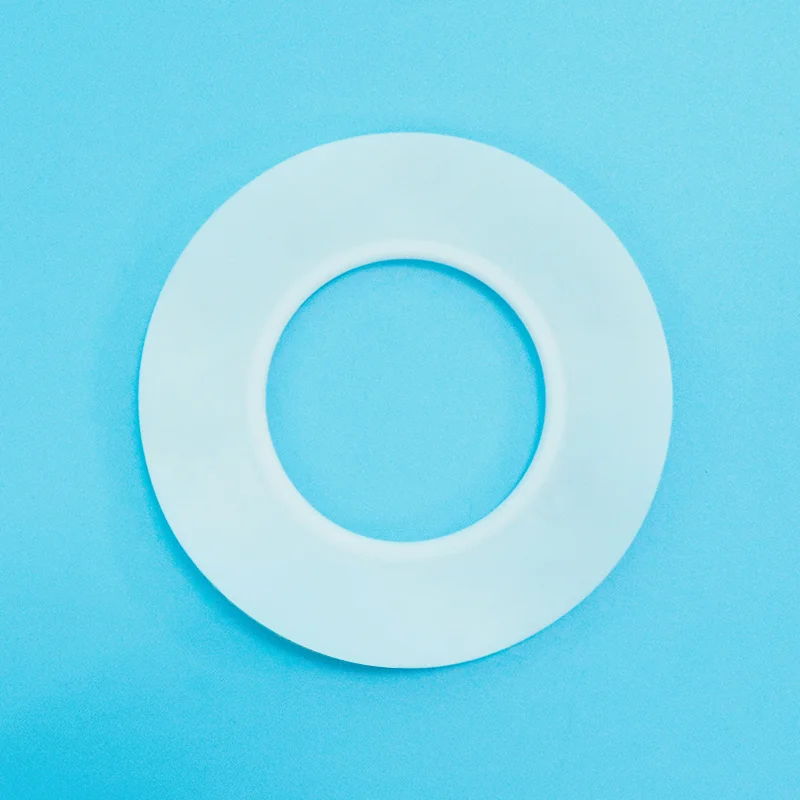

Прокладка конверта из ПТФЭ типа C

Taifno является профессиональным производителем прокладок из ПТФЭ типа C. Мы имеем сертификаты ISO 9001 и ISO 14001, а наша продукция соответствует авторитетным международным стандартам, таким как CE и FDA; мы также предлагаем настройку на основе конкретных отраслевых требований и условий эксплуатации.

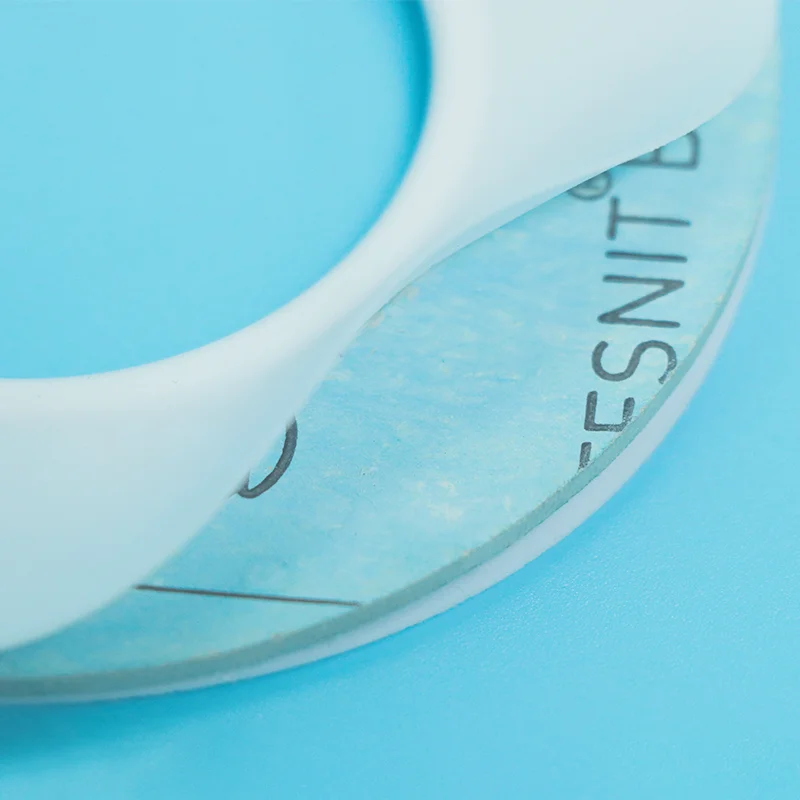

Прокладка типа C состоит из оболочки из ПТФЭ в сочетании с гофрированной сердцевиной из нержавеющей стали (доступна из нержавеющей стали 304 или 316). Усиленный металлический сердечник не только повышает прочность конструкции, но также обеспечивает устойчивость и повышает устойчивость к колебаниям давления и термоциклированию.

Как работает прокладка конверта из ПТФЭ типа C?

Конвертная прокладка из ПТФЭ типа C представляет собой усиленное уплотнительное решение, предназначенное для работы в условиях высокого давления и в сложных условиях. Он имеет внешний слой из ПТФЭ в сочетании с гофрированным армирующим сердечником из нержавеющей стали, образуя композитную структуру, обеспечивающую как химическую стойкость, так и механическую прочность.

В состав прокладки входят:

Внешний слой ПТФЭ: Оболочка из ПТФЭ полностью окружает внутреннюю металлическую арматуру, создавая устойчивую к коррозии уплотнительную поверхность. Он защищает металлическую вставку от прямого контакта с агрессивной средой, сохраняя при этом превосходную устойчивость ПТФЭ к кислотам, щелочам, растворителям и другим химическим веществам.

Армирование из гофрированной нержавеющей стали: Внутренняя гофрированная вставка из нержавеющей стали 304 или 316 работает как гибкий опорный элемент. Его пружинная конструкция позволяет прокладке восстанавливаться после сжатия, поддерживать давление уплотнения и противостоять деформации при переменных нагрузках.

Усиленная конструкция уплотнения: Сочетание ПТФЭ и гофрированного металлического сердечника позволяет конструкции типа C сохранять характеристики уплотнения во время изменений давления, теплового расширения и повторяющихся рабочих циклов. Металлическое армирование повышает стабильность и снижает риск выдавливания или выдавливания в сложных условиях эксплуатации.

Основные преимущества производительности:

Улучшенная производительность восстановления: Гофрированная вставка из нержавеющей стали обеспечивает постоянное упругое восстановление, помогая прокладке сохранять силу уплотнения после многократного сжатия и изменений температуры.

Улучшенная устойчивость к давлению: Усиленный металлический сердечник поддерживает слой ПТФЭ и предотвращает чрезмерную деформацию, что делает его пригодным для применения при более высоком давлении, чем стандартные прокладки с мягким сердечником.

Подходит для больших фланцев: Дополнительная структурная поддержка делает конвертную прокладку из ПТФЭ типа C идеальным выбором для фланцев большого диаметра, особенно для систем DN350+, где традиционным конструкциям прокладок может не хватать достаточной жесткости.

Руководство по сравнению и выбору

Тип C, тип A, тип B, металлическая оболочка и твердый ПТФЭ

Руководство по быстрому выбору

Основные приложения

Технические характеристики

Свойства прокладки конверта из ПТФЭ типа C

Доступные варианты с металлическим сердечником

Гарантия качества

1. 100 % первичная смола из ПТФЭ.

Обеспечивает стабильное качество, превосходную химическую стойкость и постоянную герметичность от партии к партии.

2. Сердечник из нержавеющей стали премиум-класса

Изготовлен из коррозионностойкой нержавеющей стали 304/316, обеспечивающей высокую прочность и надежную поддержку под давлением и термоциклированием.

3. Полная инкапсуляция из ПТФЭ.

Полностью герметизирует металлическую вставку, предотвращая риск коррозии и обеспечивая длительный срок службы.

4. Проектирование гофрированной арматуры

Обеспечивает возвратное пружинение, сохраняет силу уплотнения и повышает устойчивость к колебаниям давления.

5. Отслеживание материала

Сертификаты материалов и производственные записи доступны по запросу.

6. Нестандартные размеры и быстрая доставка

Доступны стандартные размеры фланцев и нестандартные размеры. Стандартные размеры: 5–10 дней; нестандартные размеры: 10–15 дней.

Часто задаваемые вопросы

Вопрос: Что такое прокладка из ПТФЭ типа C и когда ее следует использовать?

A: Прокладка из ПТФЭ типа C имеет гофрированную металлическую вставку из нержавеющей стали, полностью заключенную в оболочку из ПТФЭ. Гофрированный металлический сердечник обеспечивает пружинное восстановление, противовыбросовое сопротивление и структурную целостность при высоком давлении и термоциклировании.

Используйте тип C, когда:Работа под высоким давлением, фланцы большого диаметра (DN350+), условия термоциклирования и применения, где сопротивление выбросу имеет решающее значение.

Когда НЕ использовать тип C:Общее химическое обслуживание при низком давлении (тип A более экономичен), фланцы малого диаметра (тип A или B более экономичны) или приложения, требующие максимальной химической чистоты без содержания металлов (твердый ПТФЭ).

Вопрос: Тип C или прокладка с металлической оболочкой, какую выбрать?

Ответ: Прокладки типа C и прокладки с металлической оболочкой имеют металлические сердечники, но предназначены для разных целей.

Тип C (гофрированный металлический сердечник): полностью герметизирован ПТФЭ, без оголенного металла, идеально подходит для химической работы, где требуется химическая стойкость ПТФЭ. Лучше всего подходит для умеренного и высокого давления, термоциклирования и фланцев большого диаметра.

Прокладки с металлической оболочкой: металлический сердечник, частично или полностью покрытый ПТФЭ или другими материалами, обеспечивает устойчивость к экстремальным давлениям и высоким температурам. Лучше всего подходит для экстремального давления, высокой температуры (+260°C+) и применений, в которых ПТФЭ может размягчаться или расползаться.

Быстрое правило:

Химическая работа, среднее и высокое давление, термоциклирование → Тип C.

Экстремальное давление, экстремальная температура → Металлическая оболочка.

Вопрос: Каковы ограничения и каковы наиболее распространенные ошибки?

А: Температура: До +200°C (предел ПТФЭ).

Давление: выше, чем у типа A/B, зависит от конструкции и толщины металлического сердечника.

Размер: Рекомендуется для DN350 и выше. Гофрированный металлический сердечник обеспечивает структурную прочность при больших диаметрах. Не рекомендуется для тонкостенных или хрупких фланцев, металлический сердечник жесткий и может привести к повреждению при чрезмерной затяжке.

Распространенные ошибки:

(1) Использование типа C на тонкостенных или эмалированных фланцах без контроля крутящего момента: жесткий металлический сердечник может расколоть хрупкие поверхности; используйте низкий крутящий момент при контролируемой установке.

(2) Чрезмерная затяжка: металлический сердечник обеспечивает силу уплотнения; чрезмерное сжатие повреждает оболочку из ПТФЭ.

(3) Неправильный выбор размера: Тип C рекомендуется для DN350+; для меньших размеров тип A или B могут быть более экономичными.
