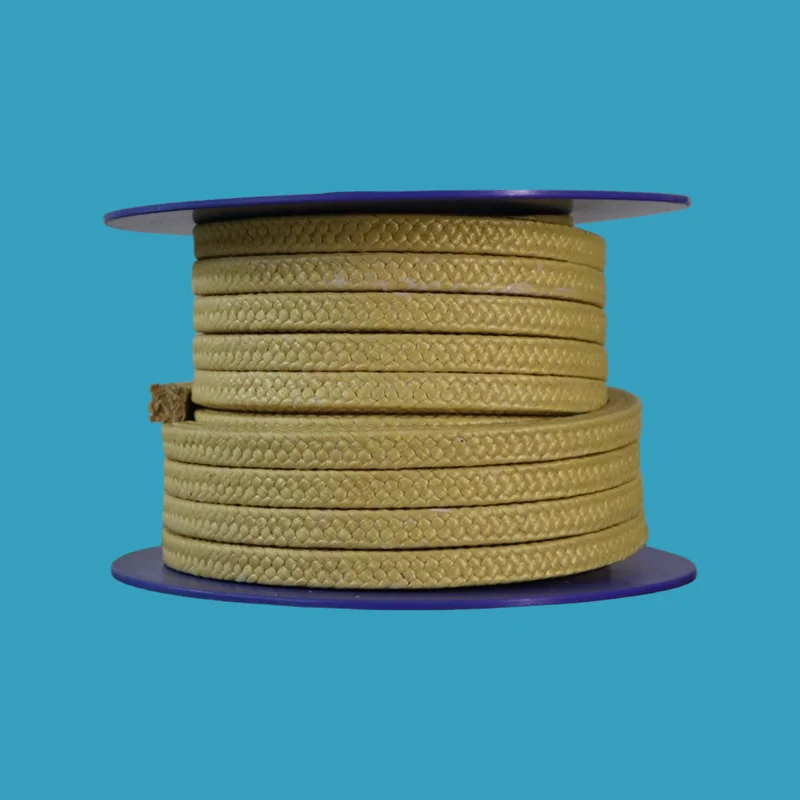

Уплотнение из ПТФЭ, армированное арамидным волокном

Это уплотнение из ПТФЭ, армированное арамидным волокном, изготовленное компанией Taifno, сплетено из высокопрочных арамидных волокон, ПТФЭ и смазочных материалов. Оно обладает превосходной износостойкостью и прочностью, что делает его идеальным для работы с жидкостями, содержащими твердые частицы. Мы предоставляем услуги по настройке OEM и приветствуем ваши запросы.

Отправить запрос

Описание продукта

В условиях эксплуатации, когда набивка из чистого ПТФЭ подвержена износу и повреждениям, набивка из ПТФЭ, армированная арамидным волокном, остается неповрежденной; он выдерживает давление до 200 бар, поддерживает линейную скорость до 20 м/с и подходит для диапазона pH 2–12.

Если ваш проект предполагает перекачку жидкостей, содержащих суспензии, песок или кристаллы, компания Taifno, как профессиональный производитель, настоятельно рекомендует использовать композитную набивку арамид/ПТФЭ.

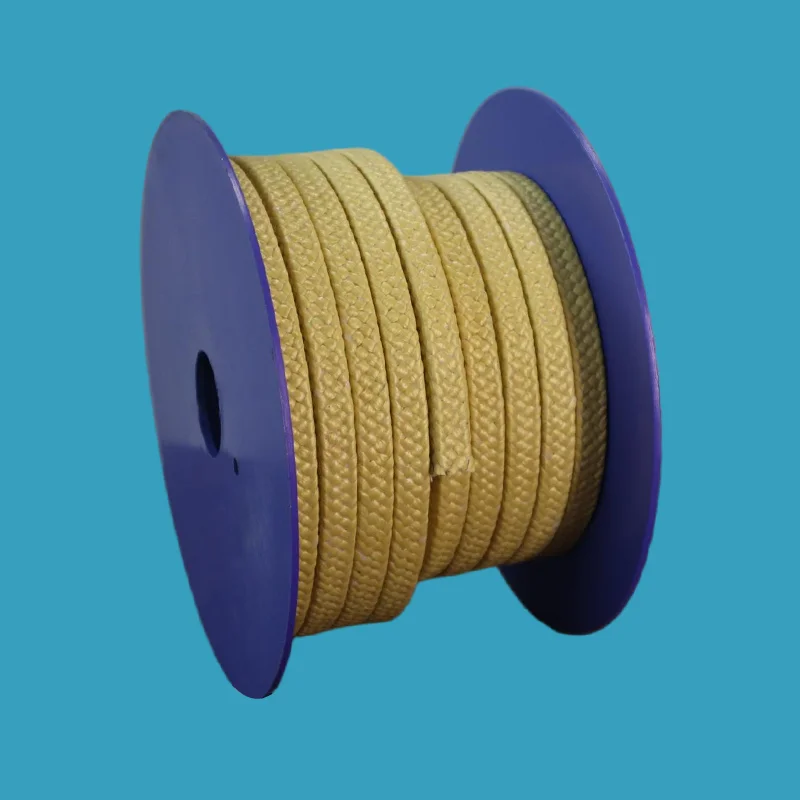

Aramid Fiber Reinforced PTFE Packing

Что такое уплотнение из ПТФЭ, армированного арамидным волокном?

Набивка из арамида/ПТФЭ сплетена из высокопрочных арамидных волокон в сочетании с ПТФЭ и смазочными материалами. Арамид обеспечивает исключительную прочность, стойкость к истиранию и ударную вязкость, за что получил прозвище «синтетическая стальная проволока» (прочность в три раза выше, чем у стальной проволоки, а ее вес составляет одну пятую). ПТФЭ и смазочные материалы уменьшают трение, рассеивают тепло и обеспечивают химическую стойкость.

Как это работает:

Арамидные волокна: обеспечивают структурную прочность, стойкость к истиранию и экструзии — выдерживают абразивные частицы, которые прорезают мягкий ПТФЭ.

ПТФЭ/смазочные материалы: уменьшают трение, предотвращают образование задиров на валу и рассеивают тепло, возникающее при трении.

Плетеная конструкция: переплетенная оплетка обеспечивает гибкость и равномерный контакт вала для надежного уплотнения.

Почему стоит выбрать уплотнение из арамида/ПТФЭ?

Проблема	Как арамид/ПТФЭ решает эту проблему
Уплотнение из ПТФЭ быстро изнашивается.	Арамидные волокна обладают высокой устойчивостью к истиранию — выдерживают даже при измельчении ПТФЭ.
Абразивная среда разрушает мягкие упаковки	Прочная конструкция позволяет выдерживать шламы, песок, кристаллы и грязные жидкости.
Высокое давление вызывает экструзию	Арамид обеспечивает устойчивость к экструзии — сохраняет форму под давлением.
Тепло трения повреждает валы	Смазки из ПТФЭ уменьшают трение и рассеивают тепло.
Частая замена стоит простоев	Служит в 5–10 раз дольше, чем уплотнение из ПТФЭ при работе с абразивными материалами.

Разница pH: почему это важно

Материал	Диапазон pH	Лучшее для
ПТФЭ упаковка	pH 0-14 (универсальный)	Чистые химикаты, кислоты, щелочи, пищевая/фармацевтическая промышленность — где химическая стойкость является приоритетом.
Упаковка из арамида/ПТФЭ	pH 2-12	Абразивные среды, суспензии, грязные жидкости — где износостойкость является приоритетом

Когда следует выбирать арамид/ПТФЭ: Ваша среда абразивная И pH находится в пределах 2–12. Если ваш носитель имеет pH 0–1 или pH 13–14 И абразивный, вам может потребоваться другое решение (свяжитесь с нами).

Руководство по сравнению и выбору

Арамид/ПТФЭ против ПТФЭ против углерода/графита

Особенность	Арамид/ПТФЭ	ПТФЭ упаковка	Карбон/Графит
Устойчивость к истиранию	★★★★★ самый жесткий	★☆☆☆☆ быстро изнашивается	★★★☆☆
Химическая стойкость	★★★★☆ pH 2-12	★★★★★ pH 0-14	★★★★☆
Температура	от -180°С до +200°С	от -180°С до +200°С	До +650°С
Давление (возвратно-поступательное движение)	До 200 бар	До 200 бар	До 250 бар
Скорость (вращающаяся)	До 20 м/с	До 20 м/с	До 20 м/с
Стоимость (начальная)	$$	$	$$$
Срок службы (абразивная служба)	Длинный — 5-10x ПТФЭ	Короткие — недели	Умеренный
Лучшее для	Абразивы, суспензии, грязные жидкости	Чистые химикаты, продукты питания/фармацевтика	Высокая температура, пар

Руководство по быстрому выбору

Если ваша услуга...	Выбирать...
Шламы, песок, кристаллосодержащие жидкости	Арамид/ПТФЭ — устойчив к истиранию
Чистые химикаты, продукты питания, фармацевтика (pH 0–14)	Упаковка из ПТФЭ
Высокая температура выше +200°C	Карбон/Графитовая набивка
Высокое давление + абразивы	Арамид/ПТФЭ с антиэкструзионной конструкцией
Не уверен? Отправьте нам вашу среду, температуру, давление	Мы рекомендуем

Основные приложения

Промышленность	Приложение
Химическая обработка	Шламовые насосы, мешалки, реакторы — абразивные среды, pH 2-12.
Целлюлозно-бумажная промышленность	Насосы для хранения сырья, варочные котлы, переработка черного/белого щелока
Горное дело и переработка полезных ископаемых	Шламовые насосы, перевалка хвостов — песок, частицы руды
Производство электроэнергии	Удаление золы, шламовые насосы
Очистка сточных вод	Канализационные насосы, обработка песка
Еда и сахар	Сахарные сиропы, пищевые суспензии — абразивные, но нетоксичные.
Нефть и газ	Буровые насосы, буровые растворы — высокого давления, абразивные

Типовое оборудование

Роторные насосы (центробежные)

Поршневые насосы (поршневые, плунжерные)

Миксеры и мешалки

Уплотнения реактора

Стержни клапанов (статические применения)

Factory Factory Factory Factory

Реальные приложения

Практический пример 1: Шламовый насос для горнодобывающей промышленности — срок службы в 10 раз дольше

Клиент: Добыча открытым способом по переработке рудного шлама

Задача: уплотнение из ПТФЭ на центробежных насосах заменялось каждые 3–4 недели. Абразивные частицы прорезают мягкие волокна ПТФЭ, вызывая утечки и остановки производства. Каждая замена означала 2 часа простоя и потерю производительности.

Решение: Установлена набивка из арамида/ПТФЭ с конструкцией из армированной оплетки. Углы из арамида обеспечивали стойкость к истиранию, а ПТФЭ сохранял низкое трение.

Результат: упаковка прослужила более 8 месяцев – в 10 раз дольше. Интервалы технического обслуживания увеличены от недель до сезонов. Устранено более 10 замен каждого насоса в год.

Пример 2: Химический завод — проверена совместимость с pH 2–12

Задача: На химическом заводе, работающем с абразивными суспензиями с pH 10, использовалась набивка, содержащая только арамид. Хотя стойкость к истиранию была хорошей, набивка задирала вал.

Решение: переход на уплотнение из ПТФЭ, армированное арамидным волокном. ПТФЭ снижает трение и устраняет задиров на валу. Совместимость с pH 10 подтверждена.

Результат: отсутствие задиров на валу. Срок упаковки увеличен с 3 до более 12 месяцев. Совместимость с pH 2–12 проверена для данного применения.

Примечание. Фактические результаты зависят от условий применения. Свяжитесь с нами для получения рекомендаций по конкретному применению.

Технические характеристики

Свойства уплотнения из арамида/ПТФЭ

Параметр	Ценить
Температурный диапазон	от -180°С до +200°С
Давление — Роторное	До 30 бар (435 фунтов на квадратный дюйм)
Давление — возвратно-поступательное движение	До 200 бар
Давление — Статическое	До 250 бар
Скорость — поворотная	До 20 м/с
Скорость — возвратно-поступательное движение	До 2 м/с
Диапазон pH	2–12 (а не 0–14 — арамидные волокна имеют пределы pH)
Плотность	1,45-1,50 г/см³
Материал	Арамидное волокно + ПТФЭ + смазочные материалы
Цвет	Желтый или желто-коричневый

Доступные оценки

Тип оценки	Строительство	Лучшее для
ПТФЭ-пряжа с арамидными углами	Поверхности из ПТФЭ уменьшают трение, арамидные углы обеспечивают стойкость к истиранию.	Общая абразивная обработка, умеренное давление, насосы
Арамидный сердечник с внешними слоями из ПТФЭ	Арамидный сердечник для прочности, внешние слои из ПТФЭ для низкого трения.	Высокое давление, высокая абразивность
Арамид с пропиткой ПТФЭ	Арамидная нить, обработанная дисперсией ПТФЭ и смазочными материалами.	Сбалансированные характеристики — стойкость к истиранию + химическая стойкость.
Арамид/ПТФЭ с графитом	Арамид/ПТФЭ с графитовой смазкой	Отвод тепла, снижение трения

Гарантия качества

Высококачественные арамидные волокна — арамидная пряжа премиум-класса от ведущих производителей.

Пропитка ПТФЭ — Тщательная обработка дисперсией ПТФЭ для обеспечения равномерной смазки.

Прецизионное плетение — плетеная конструкция с интерлоком для равномерной плотности и гибкости.

Полная отслеживаемость — каждую партию можно проследить от сырья до готовой упаковки.

Проверенная производительность — номинальные значения температуры, давления и скорости подтверждены в соответствии с отраслевыми стандартами.

Test Test Test Test

Часто задаваемые вопросы

Вопрос: Когда следует использовать уплотнение из арамида/ПТФЭ?

А:Когда его использовать: Абразивные среды, грязные жидкости, высокое давление, горнодобывающая промышленность, целлюлозно-бумажная промышленность, сточные воды.

Когда НЕ использовать его: Чистые химические вещества (лучше ПТФЭ), пищевая/фармацевтическая промышленность (ПТФЭ соответствует требованиям FDA), температуры выше +200 °C (используйте уголь/графит), pH ниже 2 или выше 12 (пределы pH).

Ключевая разница pH: Упаковка из ПТФЭ универсальна для pH 0–14. Арамид/ПТФЭ имеет pH 2–12.

Вопрос: Набивка из арамида/ПТФЭ или ПТФЭ: какая из них сэкономит вам деньги?

Ответ: Уплотнение из ПТФЭ обходится дешевле и работает на чистых жидкостях. Но если ваш носитель абразивный, вы заменяете его каждые несколько недель, каждая замена означает простои, трудозатраты и производственные потери.

Набивка из арамида/ПТФЭ: стоит в 2–3 раза дороже, но служит в 5–10 раз дольше при абразивной работе. Одна замена вместо десяти. В течение года арамид/ПТФЭ экономит ваши деньги на запчастях, работе и времени простоя.

Быстрое правило:

Чистая жидкость = ПТФЭ.

Грязная жидкость с твердыми частицами = арамид/ПТФЭ.

Вопрос: Каковы ограничения и наиболее распространенные ошибки?

А: Температура: от -180°C до +200°C.

Давление: до 30 бар (поворотный), до 200 бар (поступательный).

Скорость: до 20 м/с (поворотный).

Химическая: pH 2-12 — избегайте сильных окислителей.

Две распространенные ошибки:

(1) Стержень слишком мягкий: арамид жесткий; обеспечить твердость вала ≥45 HRC или использовать втулку вала.

(2) Чрезмерная затяжка: чрезмерное сжатие повреждает набивку и увеличивает теплоту трения. Используйте динамометрический ключ. Следуйте нашему руководству по установке.
