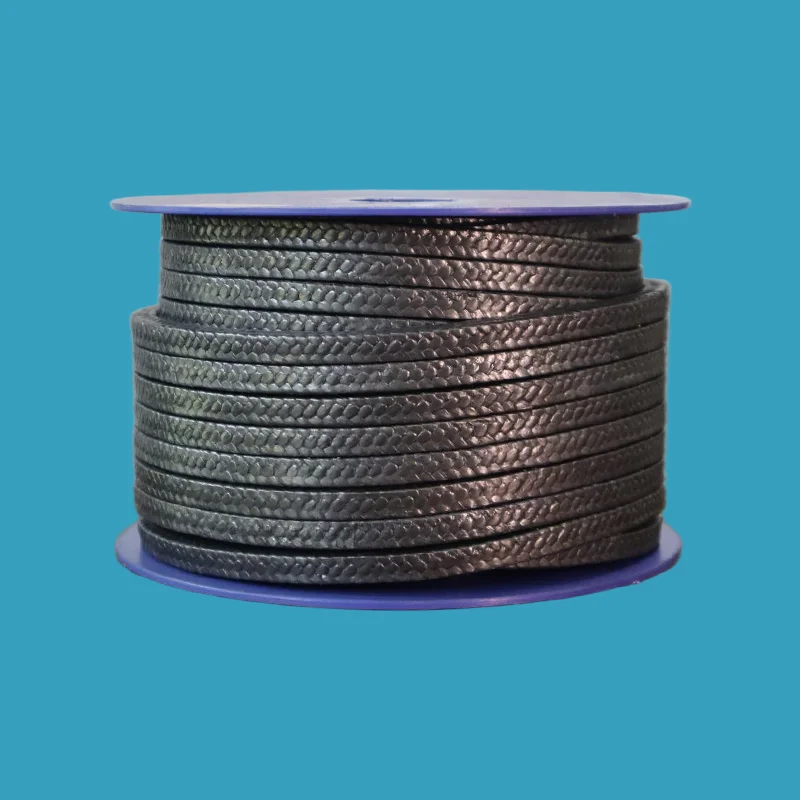

Плетеная набивка из углеродного волокна

Taifno — профессиональный и надежный производитель набивок из углеродного волокна. Этот высокопроизводительный продукт предназначен для сложных условий эксплуатации: диапазон температур от -240°C до +350°C и давление до 200 бар; устойчив к широкому спектру химических сред в диапазоне pH 0–14 (за исключением сильных окислителей).

Что такое упаковка из углеродного волокна?

Углеродная плетеная набивка сплетена из высокопрочных углеродных нитей (на основе полиакрилонитрила, содержание углерода более 90%) и пропитана дисперсией ПТФЭ и графитовыми смазками.

Углеродные волокна обеспечивают исключительную прочность на разрыв, теплопроводность и стабильность размеров. Пропитка из ПТФЭ/графита снижает трение, предотвращает образование задиров на валу и повышает химическую стойкость.

Как это работает:

Углеродные волокна: обеспечивают прочность, теплопроводность (рассеивают тепло трения) и химическую стабильность при высоких температурах.

Пропитка ПТФЭ/графит: уменьшает трение, предотвращает образование задиров на валу и повышает химическую стойкость.

Оплетка с блокировкой: обеспечивает гибкость, равномерный контакт вала и надежное уплотнение под давлением.

Почему стоит выбрать набивку из углеродного волокна?

Золотая середина: где другие терпят неудачу

Руководство по сравнению и выбору

Углеродное волокно, ПТФЭ, Графит, Арамид/ПТФЭ

Руководство по быстрому выбору

Основные приложения

Реальные приложения

Практический пример 1: Насос горячего масла на нефтеперерабатывающем заводе — срок службы в 3 раза дольше

Клиент: Крупная нефтеперерабатывающая компания, работающая с горячей нефтью при температуре 280°C.

Задача: уплотнение из ПТФЭ заменялось каждые 4–6 месяцев. Рабочая температура составила 280°C — выше предела непрерывной эксплуатации ПТФЭ. Набивка размягчалась и выдавливалась, что приводило к утечкам и частым простоям.

Решение: Установлена ​​набивка из углеродного волокна с пропиткой из ПТФЭ/графита. Высокая теплопроводность рассеивает тепло трения. Углеродные волокна сохраняли прочность при 280°C.

Результат: упаковка прослужила более 18 месяцев — в 3 раза дольше. Нулевая утечка. Интервалы технического обслуживания увеличены с месяцев до лет.

Ежегодная экономия средств: 12 000 долларов США на насос.

Пример 2: Химический завод — совместимость с pH 0–14

Клиент: Химический завод, перекачивающий несколько химикатов во всем диапазоне pH.

Задача: Однажды кислота, завтра щелочь. Набивка из ПТФЭ работала химически, но не выдерживала тепла, выделяющегося на высоких скоростях. Графитовая набивка, окисленная кислотами.

Решение: набивка из углеродного волокна с химической стойкостью pH 0–14 и высокой теплопроводностью. Справляется как с химикатами, так и с теплом.

Результат: упаковка надежно выполнялась во всех химических службах. Рассеяние тепла устранило задиры на валу. Никаких замен за 12 месяцев.

Примечание. Фактические результаты зависят от условий применения. Свяжитесь с нами для получения рекомендаций по конкретному применению.

Технические характеристики

Свойства набивки из углеродного волокна

Доступные оценки

Гарантия качества

Высококачественное углеродное волокно — углеродная пряжа премиум-класса от ведущих производителей.

Пропитка из ПТФЭ/графита — тщательная обработка для обеспечения стабильной смазки и химической стойкости.

Прецизионное плетение — плетеная конструкция с интерлоком для равномерной плотности и гибкости.

Полная отслеживаемость — каждую партию можно проследить от сырья до готовой упаковки.

Проверенная производительность — номинальные значения температуры, давления и скорости подтверждены в соответствии с отраслевыми стандартами.

Часто задаваемые вопросы

Вопрос: Когда следует использовать плетеную набивку из углеродного волокна?

Ответ: Используйте его, когда вам нужна набивка, которая выдерживает тепло, давление и химические вещества вместе. Это золотая середина, где ПТФЭ не работает (выше +260 °C), а графит является излишним (ниже +350 °C).

Когда использовать: от +260°C до +350°C, высокая скорость (до 25 м/с), высокое давление, горячие масла, химикаты с pH 0–14.

Когда НЕ использовать: Сильные окислители при высокой температуре (азотная кислота, хлор), углерод окисляется.

Чистые химикаты при температуре ниже +200°C, ПТФЭ дешевле.

Экстремальная жара выше +350°C, графит лучше.

Пищевая/фармацевтическая промышленность: ПТФЭ соответствует требованиям FDA, углерод – нет.

Вопрос: Углеродное волокно, ПТФЭ или графит: что сэкономит вам деньги?

Ответ: ПТФЭ стоит дешевле всего, но выходит из строя при температуре выше +200°C. Графит стоит дороже и выдерживает температуру +650°C, но если ваша услуга ниже +350°C, вы переплачиваете за возможности, которые вам не нужны.

Углеродное волокно — лучшее решение: выше, чем у ПТФЭ, ниже, чем у графита, но охватывает жесткий средний диапазон, где ПТФЭ не работает и графит не нужен.

Быстрое правило:

При температуре ниже +200°C чистая среда → ПТФЭ.

От +260°C до +350°C, химикаты, высокая скорость → Углеродное волокно.

Выше +350°C пар → Графит.

Вопрос: Каковы ограничения и наиболее распространенные ошибки?

А: Температура: от -240°C до +350°C.

Давление: до 30 бар (поворотный), до 200 бар (поступательный/статический).

Скорость: до 25 м/с (поворотный).

Химическая: pH 0-14, за исключением сильных окислителей при высокой температуре (азотная кислота, хлор), которые разъедают углерод.

Три типичные ошибки:

(1) Использование углеродного волокна в сильных окислителях: углерод окисляется. Вместо этого используйте ПТФЭ или графит.

(2) Чрезмерная затяжка: чрезмерное сжатие повреждает набивку и увеличивает теплоту трения. Используйте динамометрический ключ.

(3) Вал слишком мягкий: углеродное волокно жесткое; обеспечить твердость вала ≥45 HRC или использовать втулку вала.
