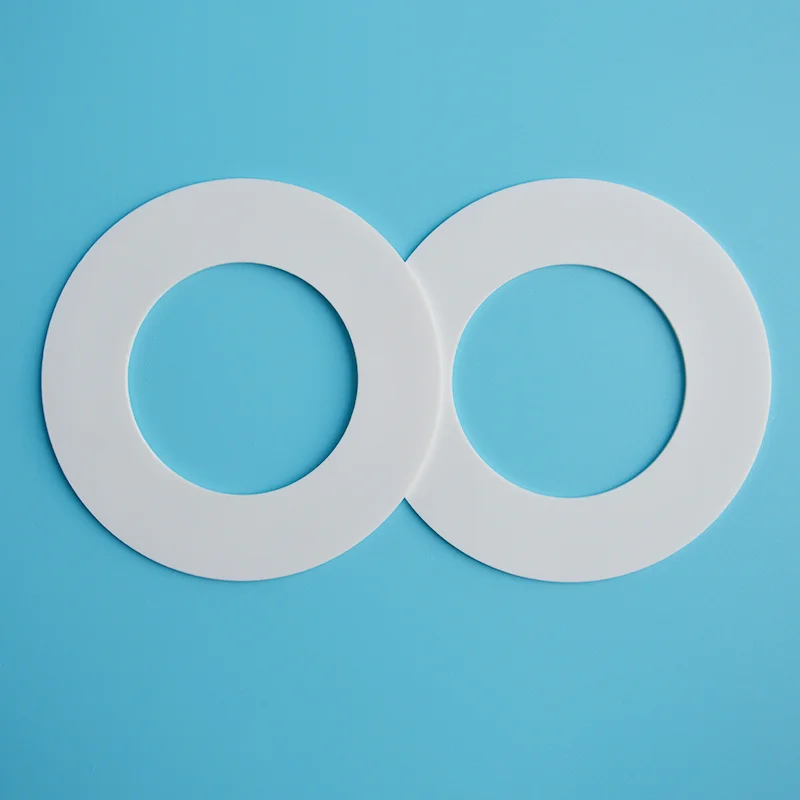

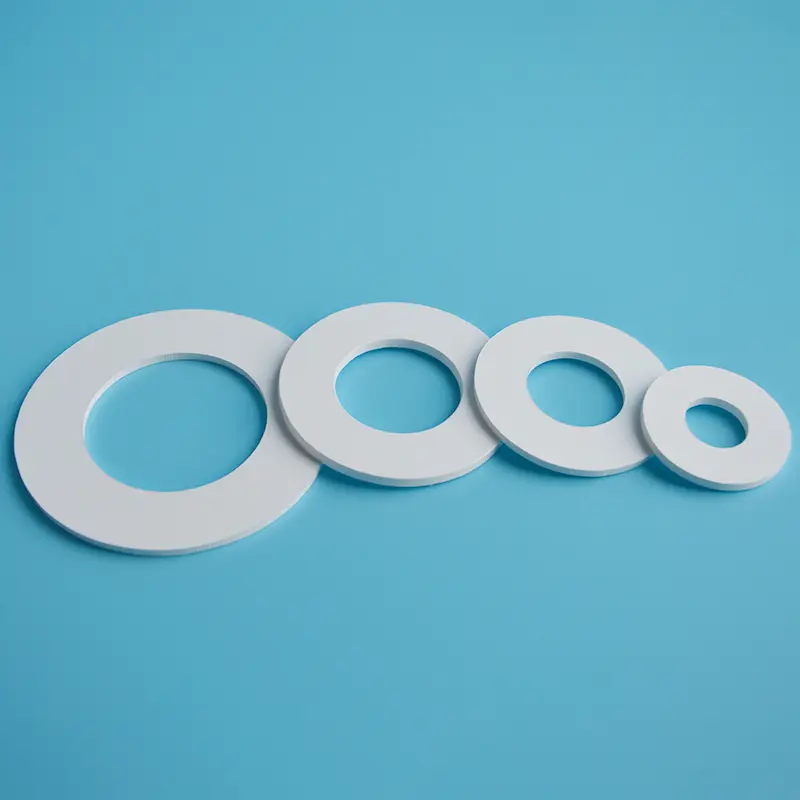

Прокладка из ПТФЭ, наполненная стекловолокном

Taifno — профессиональный производитель ПТФЭ. Для решения ситуаций, когда чистый ПТФЭ, будучи относительно мягким, может не соответствовать требованиям по более высокой механической прочности и износостойкости, мы предлагаем прокладки из ПТФЭ, наполненные стекловолокном.

Включение 15–25% стекловолокна повышает жесткость, износостойкость и сопротивление ползучести материала; материал обычно выглядит не совсем белым или светло-серым. По сравнению с чистым ПТФЭ этот материал обеспечивает превосходную механическую прочность, лучшую стабильность размеров и более низкий коэффициент теплового расширения, что делает его пригодным для таких применений, как прокладки, седла клапанов, компоненты насосов и динамические уплотнения.

Что такое прокладка из ПТФЭ, наполненная стекловолокном?

Прокладка из ПТФЭ, наполненная стекловолокном — это модифицированный материал из ПТФЭ, армированный 15–25 % стекловолокна. Стеклянные волокна обеспечивают структурное усиление, которое значительно улучшает механические свойства материала, сохраняя при этом превосходную химическую стойкость ПТФЭ и характеристики низкого трения.

Основные преимущества армирования стекловолокном:

Повышенная жесткость и жесткость — более высокая несущая способность, чем у первичного ПТФЭ.

Повышенная износостойкость — выдерживает абразивные условия, в которых первичный ПТФЭ выходит из строя.

Лучшее сопротивление ползучести — дольше сохраняется крутящий момент болта, снижается текучесть в холодном состоянии.

Более низкий коэффициент теплового расширения — улучшенная стабильность размеров при изменении температуры.

Отличная химическая стойкость — pH 0–14, устойчивость к большинству кислот, щелочей и растворителей.

Доступны сорта, соответствующие требованиям FDA — подходят для пищевой и фармацевтической промышленности.

Ограничения, о которых следует знать:

Несовместимо с плавиковой кислотой (HF) или сильными щелочами — стекловолокна вступают в реакцию с этими химическими веществами.

Более твердая поверхность — можно поцарапать мягкие валы или сопрягаемые поверхности; рассмотрите возможность использования стеклянных микросфер из ПТФЭ для хрупких фланцев

Пониженная гибкость по сравнению с чистым ПТФЭ.

Почему стоит выбрать ПТФЭ, наполненный стекловолокном?

Руководство по сравнению и выбору

Стекловолоконный ПТФЭ, чистый ПТФЭ, углеродный ПТФЭ и графитовый ПТФЭ

Руководство по быстрому выбору

Основные приложения

Технические характеристики

Свойства прокладки из ПТФЭ, наполненной стекловолокном

Доступные классы: Варианты содержания стекла

Доступные размеры

Гарантия качества

100 % первичная смола из ПТФЭ — без переизмельчения и вторичного использования материалов.

Армирование стекловолокном премиум-класса — равномерная дисперсия для стабильных свойств.

Доступен уровень, соответствующий требованиям FDA — соответствует требованиям FDA для применения в пищевой и фармацевтической промышленности.

Полная отслеживаемость — сертификаты на материалы по запросу.

Несколько вариантов стеклянного контента — доступны 15 %, 20 %, 25 %

Несколько цветов — кремовый, белый, светло-серый, светло-голубой.

Срок выполнения — стандартные размеры на складе (24–48 часов); нестандартные размеры 7-10 дней

Чехол для продукта

Предыстория проекта

Промышленность: Производство бумаги

Приложение: Пароконденсатная система

Условия эксплуатации: 180 °C/1,6 МПа/2 термических цикла в день

Бумажная фабрика в Гуандуне часто сталкивалась с нарушениями герметичности системы трубопроводов конденсата пара. Исходные прокладки из чистого ПТФЭ подвергались неоднократному высокотемпературному термоциклированию, что вызывало деформацию ползучести и снижало эффективность уплотнения.

В результате замена прокладок требовалась примерно раз в месяц, что увеличивало объем работ по техническому обслуживанию и влияло на надежность оборудования.

Испытание

Решение

Завод заменил оригинальные прокладки из чистого ПТФЭ на прокладки из стеклонаполненного ПТФЭ, изготовленные из армированных листов ПТФЭ.

Добавление армирования стекловолокном позволило добиться следующих результатов:

● Более высокая прочность на сжатие

● Повышенная устойчивость к деформации ползучести.

● Улучшенная стабильность размеров при циклическом нагреве.

● Более длительная герметичность при колебаниях давления.

Модернизированное решение из ПТФЭ лучше подходило для непрерывной работы в условиях высоких температур и повторяющихся термических циклов.

Результаты применения

Ключевые преимущества

● Срок службы в 14 раз дольше по сравнению с традиционными прокладками из чистого ПТФЭ.

● Снижение частоты замены прокладок и затрат на техническое обслуживание.

● Повышенная надежность уплотнения в условиях термоциклирования.

● Увеличение времени безотказной работы оборудования для обеспечения непрерывного производства.

Часто задаваемые вопросы

Вопрос: Что такое прокладка из ПТФЭ, наполненная стекловолокном, и чем она отличается от первичного ПТФЭ?

Ответ: Прокладка из ПТФЭ, наполненная стекловолокном , армирована ПТФЭ с содержанием стекловолокна на 15–25%. Он обеспечивает значительно улучшенную механическую прочность (растяжение ≥25 МПа), износостойкость и сопротивление ползучести по сравнению с первичным ПТФЭ, сохраняя при этом превосходную химическую стойкость (pH 0–14).

Первичный ПТФЭ мягче и деформируется под нагрузкой, ПТФЭ из стекловолокна дольше сохраняет свою форму, что делает его предпочтительным выбором для седел клапанов, компонентов насосов и динамических уплотнений.

Однако стекловолокно ПТФЭ несовместимо с плавиковой кислотой (HF) или сильной щелочью. Для этих целей используйте чистый ПТФЭ или ПТФЭ с углеродным наполнителем. Доступны сорта, соответствующие требованиям FDA.

Вопрос: Какое содержание стекловолокна мне следует выбрать: 15%, 20% или 25%?

О: ПТФЭ-прокладка, наполненная стекловолокном доступна с содержанием стекловолокна 15 %, 20 % и 25 %. 15% стекловолокна обеспечивают умеренное улучшение, сохраняя при этом большую гибкость. 25% стекловолокна обеспечивает максимальную прочность, износостойкость и стабильность размеров. Это наиболее распространенный сорт для требовательных применений.

Быстрое правило:

Общее применение → 15-20% стекла.

Высокий износ, высокая нагрузка, высокое давление → 25% стекла.

Пользовательский контент доступен по запросу. Марка 25% обеспечивает наилучшие механические характеристики и является отраслевым стандартом для эксплуатации в тяжелых условиях.

Вопрос: Каковы пределы использования прокладки из ПТФЭ, наполненной стекловолокном, и каковы наиболее распространенные ошибки?

А: Температура: от -180°C до +200°C, непрерывная работа.

Химикаl: pH 0–14, НЕ совместимо с плавиковой кислотой (HF) или сильной щелочью, стекловолокно вступает в реакцию с этими химическими веществами.

Механический: Тверже, чем чистый ПТФЭ, может поцарапать мягкие валы или хрупкие фланцы.

Три самые распространенные ошибки:

Использование в высокочастотных условиях — стекло растворяется — вместо него используйте чистый ПТФЭ.

Чрезмерная затяжка — стекловолокно из ПТФЭ прочнее, но все же требует контролируемого крутящего момента; чрезмерная затяжка повреждает прокладку

Ожидается такая же гибкость, как у первичного ПТФЭ — стекловолокно снижает гибкость (удлинение ≥200 % по сравнению с 250–350 % для первичного ПТФЭ); дизайн соответственно

Свяжитесь с нами, чтобы сообщить температуру, давление и среду, и мы порекомендуем подходящую марку ПТФЭ в течение 24 часов.
