Лист ПТФЭ, наполненный кремнеземом

Листы ПТФЭ, наполненные кремнеземом, с добавлением кремнеземного наполнителя сохраняют широкую химическую совместимость ПТФЭ, одновременно улучшая сопротивление ползучести, уменьшая склонность к хладотекучести и улучшая сохранение предварительного натяга болтов. Как надежный производитель, продукция Taifno сертифицирована BAM для применения в кислороде, сертифицирована по стандарту EN 12308 для криогенного применения, а также доступна в версиях, соответствующих требованиям FDA, для пищевой и фармацевтической промышленности.

Отправить запрос

Описание продукта

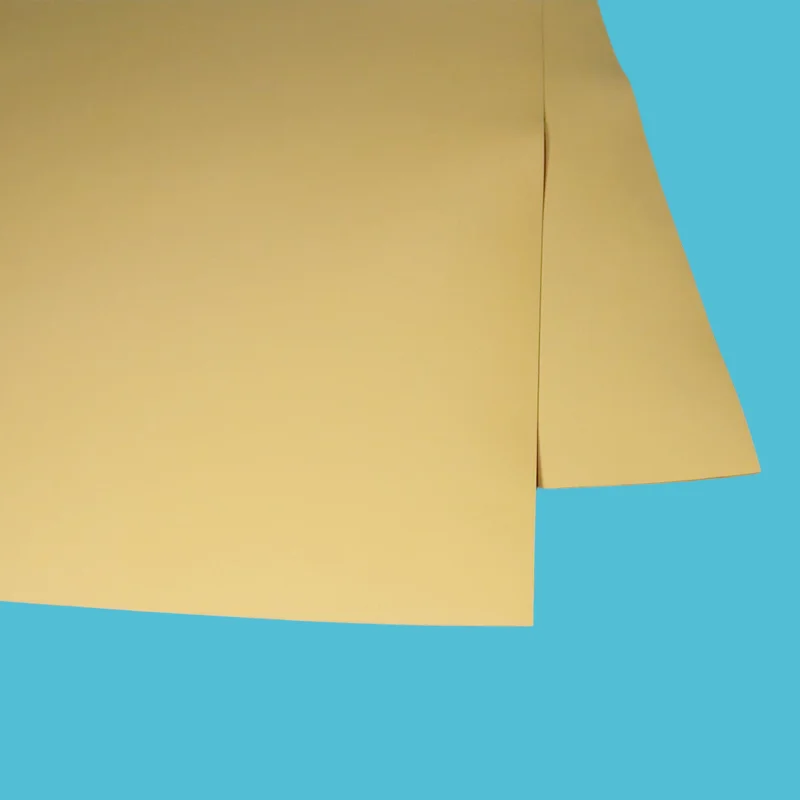

Лист ПТФЭ, наполненный кремнеземом, имеет светло-коричневый или светло-коричневый цвет. Он обеспечивает герметичное и надежное уплотнение и демонстрирует превосходную химическую стойкость при длительном воздействии сильных кислот, растворителей и высокоагрессивных химических сред. В отличие от прокладок из чистого ПТФЭ, он противостоит ползучести под нагрузкой и обеспечивает улучшенное сохранение предварительного натяга болтов.

Основные характеристики: диапазон рабочих температур от -180°C до +200°C, устойчивость к давлению до 83 бар (1200 PSI), плотность 2,1–2,3 г/см³, прочность на разрыв ≥20 МПа.

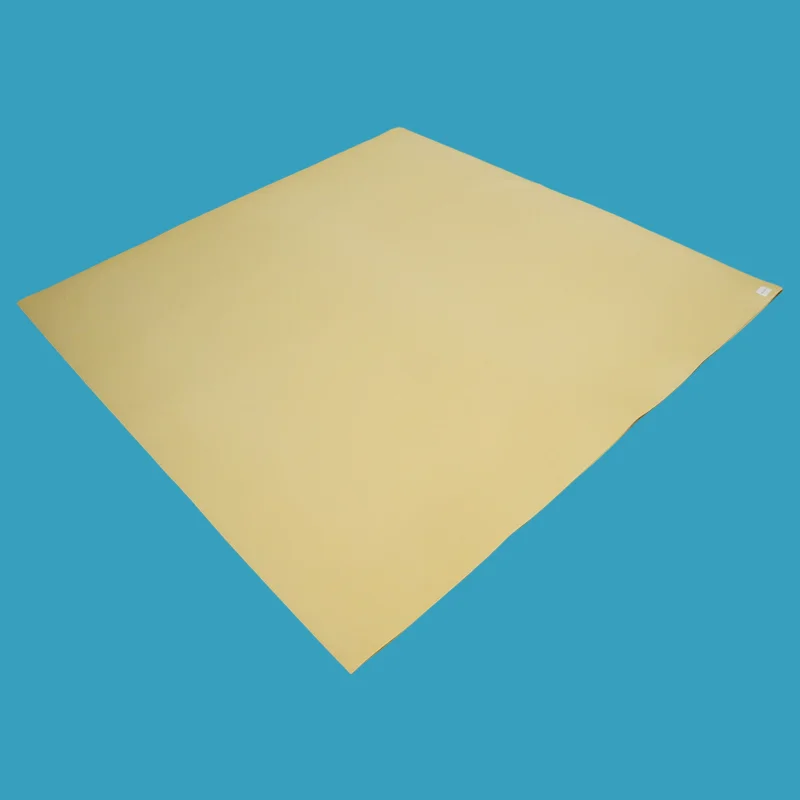

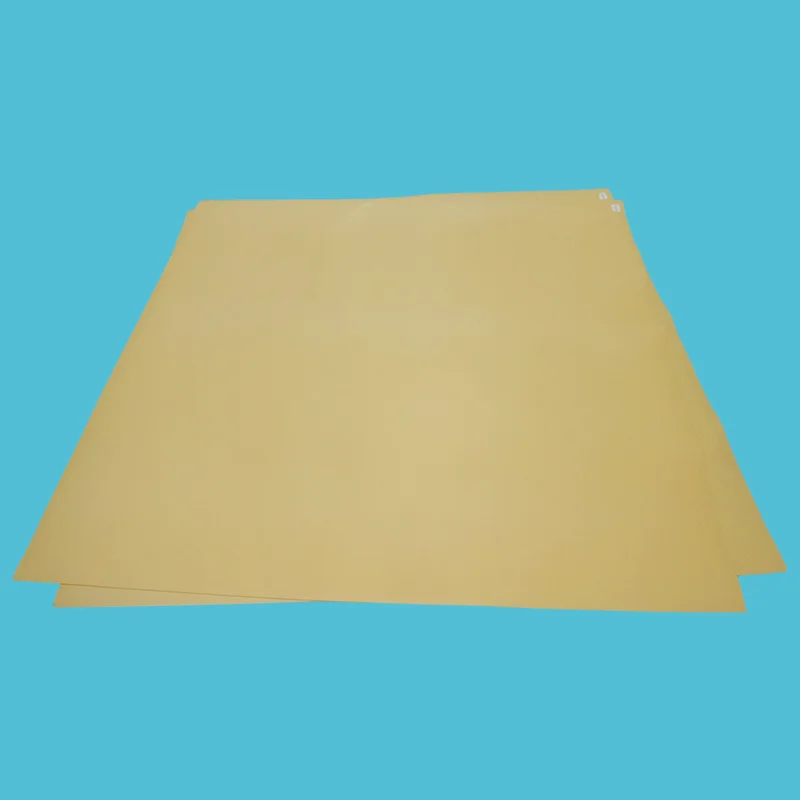

Silica Filled PTFE Sheet

Что такое лист ПТФЭ, наполненный кремнеземом?

Лист ПТФЭ, наполненный кремнеземом, представляет собой высокоэффективный прокладочный материал, изготовленный из первичного ПТФЭ, армированного наполнителем из диоксида кремния (SiO₂). Частицы кремнезема обеспечивают структурное усиление, что значительно улучшает герметизирующие характеристики материала, сохраняя при этом широкую химическую совместимость ПТФЭ (pH 0–14).

Этот материал специально разработан для использования с сильными кислотами, растворителями, углеводородами и другими агрессивными средами, что делает его предпочтительным выбором для химической, фармацевтической, пищевой и нефтехимической промышленности.

Ключевые преимущества армирования диоксидом кремния:

Снижение релаксации ползучести: дольше сохраняется крутящий момент болта, меньше требований к повторной затяжке.

Улучшенные характеристики уплотнения: герметичное уплотнение снижает потери продукта и выбросы.

Отличная химическая стойкость: совместим с сильными кислотами (кроме плавиковой кислоты), растворителями, углеводородами, хлором, паром и криогенными средами.

Соответствует FDA: соответствует требованиям FDA 21 CFR 177.1550 и спецификациям Министерства сельского хозяйства США для пищевой и фармацевтической промышленности.

Устойчивость к росту бактерий: не поддерживает рост бактерий.

Огнестойкий: не поддерживает пламя

Одобрено BAM: доступно исполнение для работы с кислородом (тип 3502) в соответствии со стандартами BAM.

Сертификат EN 12308: сертифицирован для криогенной эксплуатации.

Почему стоит выбрать ПТФЭ, наполненный кремнеземом?

Проблема	Как решает эту проблему ПТФЭ, наполненный кремнеземом	Цена неправильного выбора
Первичный ПТФЭ проскальзывает и теряет крутящий момент	Кремнезем укрепляет конструкцию — дольше сохраняет крутящий момент болта, снижает необходимость повторной затяжки.	Частая повторная затяжка, замена прокладок каждые 6-12 месяцев.
Сильные кислоты разъедают стандартные прокладки.	ПТФЭ обеспечивает устойчивость к pH 0–14 и совместим с большинством агрессивных химикатов.	Химическая деградация, нарушение герметичности, потеря продукта
Хлор разрушает резину	ПТФЭ, наполненный силикагелем, устойчив к хлору — надежное уплотнение в агрессивных средах	Преждевременный отказ, инциденты безопасности
Криогенная работа делает материалы хрупкими	ПТФЭ, наполненный кремнеземом, остается гибким при температуре -180°C — сертифицировано по стандарту EN 12308.	Хрупкое разрушение, утечка в криогенных системах
Риск загрязнения пищевых продуктов/фармацевтических препаратов	Соответствует требованиям FDA и USDA — чистый материал, без экстрагируемых веществ.	Загрязнение продукта, штрафы FDA, потеря партии

Руководство по сравнению и выбору

ПТФЭ с кремнеземом, чистый ПТФЭ, ПТФЭ со стекловолокном и ePTFE

Особенность	ПТФЭ с кремнеземом	Девственный ПТФЭ	Стекловолокно ПТФЭ	эПТФЭ (расширенный)
Сопротивление ползучести	★★★★★ отличный	★★☆☆☆ бедный	★★★★☆	★★★★☆
Сохранение крутящего момента болта	★★★★★ отличный	★★☆☆☆ бедный	★★★★☆	★★★★☆
Химическая совместимость	★★★★★ сильные кислоты (кроме HF)	★★★★★ универсальный	★★★★☆ не HF/щелочь	★★★★★
Соответствие	★★★☆☆	★★☆☆☆	★★☆☆☆	★★★★★
Соответствует FDA	✅ Да	✅ Да	✅ Да	✅ Да
БАМ Кислородный Сервис	✅ Да (специальный сорт)	❌ Нет	❌ Нет	⚠️ Ограничено
Криогенная служба	✅ Да (EN 12308)	✅ Да	✅ Да	✅ Да
Лучшее для	Сильные кислоты, хлор, криогенные	Общая химия	Абразивные материалы	Поврежденные фланцы, низкий крутящий момент

Руководство по быстрому выбору

Если ваша услуга...	Выбирать...	Почему
Сильные кислоты, растворители, углеводороды, хлор.	ПТФЭ с кремнеземом	Лучшая химическая совместимость + сопротивление ползучести
Криогенный сервис/СПГ	ПТФЭ с кремнеземом (EN 12308)	Сертифицированная криогенная производительность
Кислородная служба	ПТФЭ с кремнеземом (сорт BAM)	Одобренная BAM кислородная служба
Пищевая/фармацевтическая промышленность	ПТФЭ с кремнеземом	Соответствует FDA, не поддерживает рост бактерий
Плохо изрытые, деформированные фланцы	ePTFE (расширенный ПТФЭ)	Лучшее прилегание к неровным поверхностям
Абразивные среды, высокий износ	Стекловолокно ПТФЭ	Более высокая износостойкость
Сервис плавиковой кислоты	Девственный ПТФЭ	Кремнезем реагирует с HF — требуется чистый ПТФЭ.

Основные приложения

Промышленность	Приложение	Почему кремнезем
Химическая обработка	Фланцы, насосы, клапаны — сильные кислоты, растворители, углеводороды, хлор.	Устойчивость к pH 0–14 + сопротивление ползучести
Фармацевтический	Стерильное технологическое оборудование — соответствие FDA	FDA 21 CFR 177.1550, незагрязняющий
Еда и напитки	Санитарные соединения — соответствие требованиям FDA/USDA	Соответствует FDA, устойчив к бактериям
Нефть и газ	Фланцы нефтеперерабатывающих заводов, трубопроводы — углеводороды, агрессивные химикаты	Химическая совместимость + термическая стабильность
Производство электроэнергии	Паровые системы, охлаждающая вода — работа при высоких температурах	Широкий температурный диапазон, устойчивость к ползучести
СПГ и криогенная техника	Криогенное оборудование — Переработка СПГ	Сертификат EN 12308, возможность работы при температуре -180°C.

Factory Factory Factory Factory

Технические характеристики

Свойства листов ПТФЭ с кремнеземом

Параметр	Ценить	Примечания
Температурный диапазон	от -180°С до +200°С	Непрерывное обслуживание
Максимальное давление	До 83 бар (1200 фунтов на квадратный дюйм)	Зависит от толщины и дизайна.
Плотность	2,1 – 2,3 г/см³	АСТМ Д792
Предел прочности	≥20 МПа	АСТМ Ф152
Цвет	Палевый/светло-коричневый	—
Материал	ПТФЭ + наполнитель диоксид кремния	усиленный SiO₂
Соответствует FDA	Да	FDA 21 CFR 177.1550, Министерство сельского хозяйства США
Одобрено БАМом	Да (кислородный класс)	Тип 3502 для работы с кислородом
Сертифицировано EN 12308	Да	Криогенный сервис
ЕС № 10/2011	Да	Контакт с пищей
Макс. PxT (1/16 дюйма)	350 000 °F x фунт/кв. дюйм, ман. / 12 000 бар x °C	—
Макс. PxT (1/8 дюйма)	250 000 °F x PSIG / 8600 бар x °C	—

Доступные размеры

Размер (мм)	Толщина (мм)	Примечания
1500 × 1500	0,5 – 10	Стандартные размеры листов
1500 × 4500	Различный	В наличии большой лист
Нестандартные размеры	Доступно по запросу	Имеются нарезные прокладки

Гарантия качества Таифно

100 % первичная ПТФЭ – стабильное качество от партии к партии.

Армирование кремнеземом — равномерная дисперсия для стабильной работы.

Соответствует требованиям FDA — соответствует требованиям FDA 21 CFR 177.1550 и спецификациям Министерства сельского хозяйства США.

Одобрено BAM — доступен класс для работы с кислородом (тип 3502)

Сертификат EN 12308 — сертифицирован для криогенной эксплуатации.

ЕС № 10/2011 — соответствует требованиям, касающимся контакта с пищевыми продуктами.

Полная отслеживаемость — сертификаты на материалы по запросу.

Срок выполнения — стандартные размеры на складе (24–48 часов); нестандартные размеры 7-10 дней

Test Test Test Test

Часто задаваемые вопросы

Вопрос: Что такое лист ПТФЭ, наполненный диоксидом кремния, и где его следует использовать?

A: Лист ПТФЭ, наполненный кремнеземом (также известный как лист ПТФЭ SiO₂ или прокладка из кремнеземного ПТФЭ), представляет собой первичный ПТФЭ, армированный наполнителем из диоксида кремния. Он обеспечивает превосходное сопротивление ползучести, сохранение крутящего момента болтов и химическую совместимость, что делает его идеальным для сильных кислот (кроме плавиковой кислоты), растворителей, углеводородов, хлора, пара и криогенных систем.

Доступны марки, соответствующие требованиям FDA (FDA 21 CFR 177.1550) для пищевой и фармацевтической промышленности. Одобрено BAM для работы с кислородом и сертифицировано по стандарту EN 12308 для криогенной работы.

Когда НЕ использовать его: Плавиковая кислота (HF), кремнезем реагирует с HF; вместо этого используйте чистый ПТФЭ.

Вопрос: Чем ПТФЭ, наполненный диоксидом кремния, отличается от первичного ПТФЭ?

Ответ: ПТФЭ, наполненный кремнеземом, обеспечивает значительно улучшенное сопротивление ползучести и сохранение крутящего момента болтов по сравнению с первичным ПТФЭ. Первичный ПТФЭ мягче и деформируется при длительной нагрузке, ПТФЭ с диоксидом кремния дольше сохраняет свою форму, что снижает потери продукта и выбросы.

Оба обладают широкой химической стойкостью (pH 0–14), но ПТФЭ с диоксидом кремния рекомендуется использовать для сильных кислот, растворителей, углеводородов и хлора, сохраняя при этом соответствие требованиям FDA (FDA 21 CFR 177.1550).

Уникальный производственный процесс сводит к минимуму проблемы хладотекучести, типичные для обычных листов ПТФЭ. Для криогенных применений ПТФЭ с диоксидом кремния сертифицирован по стандарту EN 12308 для работы при температуре до -180°C.

Когда следует выбирать чистый ПТФЭ: Работа с плавиковой кислотой, приложения, требующие максимальной химической чистоты, или требования к более низким затратам, когда ползучесть не является проблемой.

Вопрос: Каковы ограничения и каковы наиболее распространенные ошибки?

А: Температура: от -180°C до +200°C, непрерывная работа.

Давление: До 83 бар (1200 фунтов на квадратный дюйм), зависит от толщины и конструкции.

Химическая: pH 0–14, НЕ совместим с плавиковой кислотой (HF).

Три типичные ошибки:

Использование в условиях HF: кремнезем реагирует с HF, вместо этого используйте чистый ПТФЭ.

Чрезмерная затяжка: ПТФЭ с кварцевым наполнителем требует контролируемого крутящего момента; чрезмерное сжатие может повредить прокладку; соблюдайте рекомендуемые моменты затяжки при установке

Неправильный выбор толщины: доступны стандартные размеры 1/16 дюйма (1,5 мм) и 1/8 дюйма (3,0 мм); следовать проектным спецификациям. Для фланцев с сильными изъязвлениями рассмотрите возможность использования профилированного листа (EPIX®) для улучшения прилегания.

Нужна помощь в выборе подходящего класса? Свяжитесь с нами, чтобы сообщить температуру, давление и среду, и мы порекомендуем подходящий сорт ПТФЭ.
