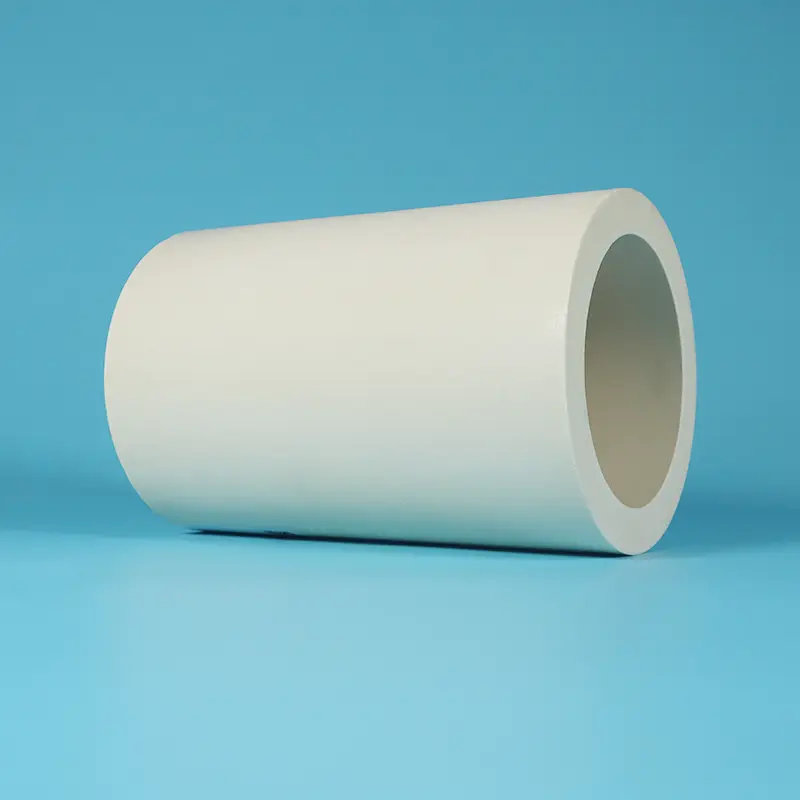

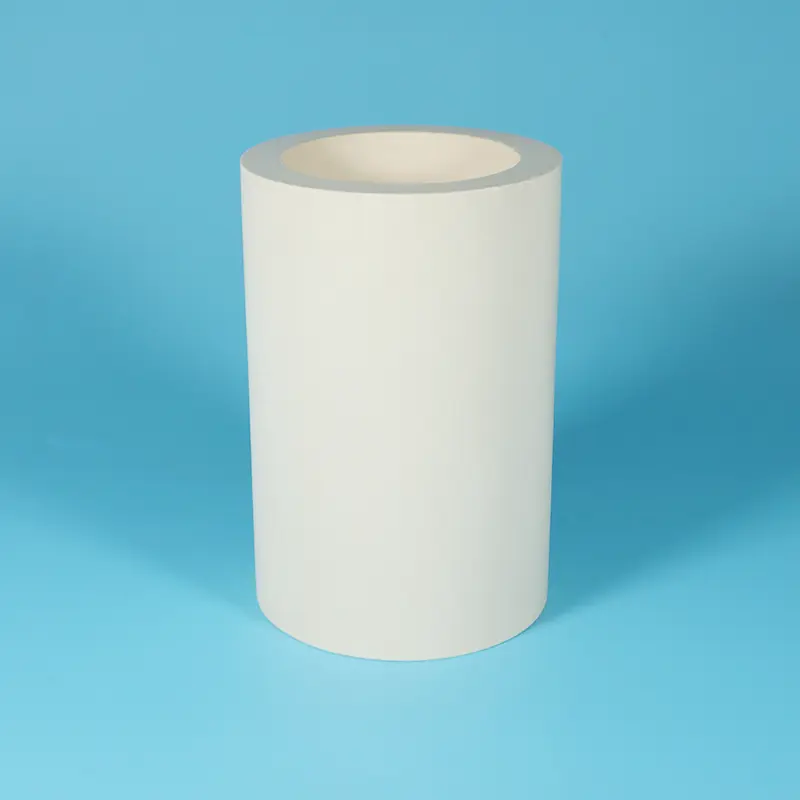

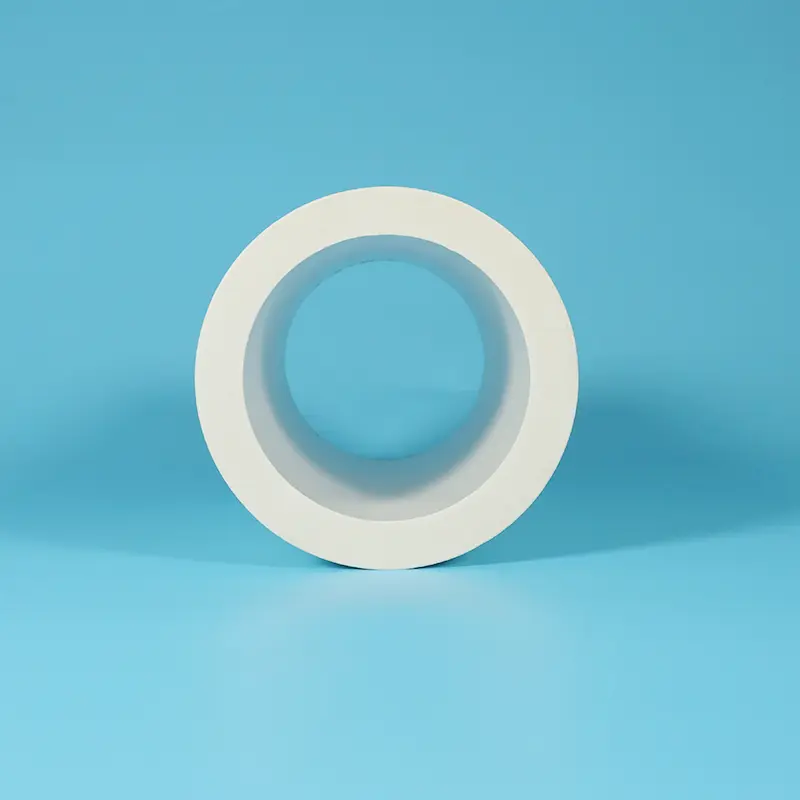

Композитная трубка из ПТФЭ с футеровкой из PEEK

Композитная трубка из ПТФЭ с футеровкой из PEEK представляет собой трубку из PTFE в качестве внешней матрицы с вкладышем из PEEK (полиэфирэфиркетон), прикрепленным к внутренней стенке. Как профессиональная фабрика в Китае, Taifno может предложить этот продукт.

PEEK представляет собой полукристаллический термопластичный конструкционный пластик с температурой стеклования 143°C, температурой плавления 343°C и температурой непрерывной эксплуатации до 250°C. Он обладает исключительной стойкостью к гидролизу (выдерживает пар высокого давления при температуре 300°C), химической стойкостью (растворим только в концентрированной серной кислоте), превосходной износостойкостью и чрезвычайно низким коэффициентом трения.

Вкладыш из PEEK напрямую контактирует с транспортируемой средой, обеспечивая износостойкость и низкий коэффициент трения; внешний слой из ПТФЭ защищает от внешней химической среды, обеспечивая общую защиту от коррозии.

Спецификация: Общая плотность 2,0-2,2 г/см³, твердость гильзы PEEK по Шору D 85-90, температура непрерывной эксплуатации от -100°C до +250°C, коэффициент трения PEEK 0,15-0,35 (самосмазывающийся), химическая стойкость, устойчивость практически ко всем средам (кроме концентрированной серной кислоты).

Как выбрать:

Трубка из ПТФЭ, наполненная PPL → Однородный модифицированный материал, устойчивый к высоким температурам + коррозионная стойкость + самосмазывание

Композитная трубка из ПТФЭ с футеровкой из PEEK → Композитная структура, внутренний слой для износостойкости и низкого трения + внешний слой для химической стойкости

Правило выбора: Износостойкая среда или среда с чрезвычайно низким коэффициентом трения внутри трубы + воздействие химической коррозии снаружи трубы → Композитная труба из ПТФЭ с футеровкой из ПЭЭК.

Проектирование композитной конструкции

Вкладыш из PEEK

Износостойкий, с низким коэффициентом трения, высокопроизводительный контактный слой с жидкостью

PEEK (полиэфирэфиркетон) — полукристаллический термопластичный конструкционный пластик, известный своим исключительным сочетанием свойств:

① Чрезвычайно низкий коэффициент трения

Коэффициент трения всего 0,15-0,35 (в условиях самосмазывания).

Превосходит большинство инженерных пластиков, приближаясь по смазочным характеристикам к ПТФЭ.

Идеально подходит для высокоскоростной перекачки жидкости с большим усилием сдвига, снижает перепад давления и потери энергии.

② Отличная износостойкость

Износостойкость значительно превосходит PTFE и PPL.

Сохраняет исключительную износостойкость даже в высокоскоростных средах, содержащих твердые частицы.

Значительно продлевает срок службы трубок, снижает утечки из-за износа, вызванные эрозией частиц.

③ Высокая грузоподъемность

Прочность на разрыв 90–100 МПа (значительно превышает 20–30 МПа у ПТФЭ)

Прочность на изгиб 165 МПа, модуль упругости при изгибе 4,1 ГПа.

Выдерживает воздействие жидкости под высоким давлением без деформации, подходит для гидравлических систем высокого давления и систем передачи жидкости.

④ Превосходная устойчивость к высоким температурам

Температура стеклования 143°C.

Температура плавления 343°С.

Температура непрерывной эксплуатации до 250°C (сопоставима с 260°C у ПТФЭ)

Исключительная стойкость к гидролизу, выдерживает пар высокого давления при температуре 300°C без разрушения.

⑤ Выдающаяся химическая стойкость

Растворим только в концентрированной серной кислоте.

Устойчив к сильным кислотам (разбавленной серной кислоте, соляной кислоте, азотной кислоте), сильным щелочам, органическим растворителям, маслам и углеводородам.

В сочетании с защитой от коррозии внешнего слоя из ПТФЭ, двойная барьерная защита.

Внешний слой ПТФЭ

Химический барьер и антипригарный слой

Внешний слой из ПТФЭ обеспечивает:

Превосходная стойкость к химической коррозии: pH 0–14, устойчив практически ко всем химическим веществам.

Антипригарные свойства: предотвращает прилипание внешних загрязнений, легко чистится

Электрическая изоляция: отличные диэлектрические свойства

Защищает вкладыш PEEK от внешнего химического воздействия.

Синергетический эффект композитной структуры

Эта композитная структура «прочная внутри, устойчивая снаружи» преодолевает ограничения производительности отдельных материалов:

Трубка из ПТФЭ недостаточно выдерживает давление → Вкладыш из ПЭЭК обеспечивает структурную прочность

Трубка из ПЭЭК уступает по химической стойкости ПТФЭ → внешний слой из ПТФЭ обеспечивает изоляцию от коррозии

Внутренняя стенка из чистого ПТФЭ уязвима к эрозии частиц → футеровка из ПЭЭК устойчива к износу и эрозии

Технические характеристики

Общая производительность трубки

Производительность вкладыша PEEK

Характеристики внешнего слоя ПТФЭ

Примечание: Вышеуказанные значения являются типичными лабораторными данными. Фактические характеристики могут варьироваться в зависимости от соотношения толщины гильзы, процесса изготовления композита и условий применения. Пользовательские соотношения толщины вкладыша доступны по запросу.

Доступные формы

Почему стоит выбрать композитную трубку из ПТФЭ с футеровкой из PEEK?

1. Чрезвычайно низкое трение внутренней стенки.

Коэффициент трения вкладыша PEEK составляет всего 0,15-0,35 (самосмазывающийся), что намного ниже, чем у внутренних стенок металлических труб. При транспортировке высоковязких или высокоскоростных сред существенно снижается перепад давления и снижается энергопотребление перекачки. Идеально подходит для транспортировки жидкостей на большие расстояния и трубопроводов для тонких химикатов.

2. Сверхвысокая износостойкость внутренней стенки.

При транспортировке абразивных сред, содержащих твердые частицы, суспензии, катализаторы и подобные материалы, внутренние стенки труб из первичного ПТФЭ легко изнашиваются в результате эрозии, что приводит к утечкам и частой замене. Износостойкость футеровки из ПЭЭК намного превосходит PTFE, что значительно продлевает срок службы трубки и снижает частоту технического обслуживания и замены.

3. Внешний слой из ПТФЭ обеспечивает полную химическую защиту.

Внешний слой из ПТФЭ устойчив к сильным кислотам, сильным щелочам и органическим растворителям, имеет полный уровень pH 0–14. Даже когда внешняя поверхность трубки подвергается воздействию агрессивных химических сред (например, кислотного тумана или брызг химикатов), внешний слой из ПТФЭ обеспечивает эффективную защиту, защищая вкладыш из ПЭЭК от внешнего воздействия.

Это также предотвращает проникновение внешних примесей и загрязнение внутренней среды.

4. Защита от проникновения

PEEK обладает превосходными антипроницаемыми свойствами, эффективно блокируя проникновение газа и жидкости. В сочетании с низкой проницаемостью внешнего слоя из ПТФЭ общие характеристики защиты от проникновения композитной трубки превосходят показатели труб из первичного ПТФЭ. Идеально подходит для сред высокой чистоты, летучих химикатов и транспортировки газов.

5. Стабильность при высоких температурах и высоких давлениях.

Вкладыш из PEEK выдерживает постоянную рабочую температуру 250°C и удары под высоким давлением, а внешний слой из ПТФЭ выдерживает температуру 260°C. Композитная трубка противостоит деформации, расслоению и отслаиванию в условиях высоких температур и высокого давления, что значительно превосходит ограничения ползучести и давления у труб из первичного ПТФЭ.

6. Гладкая внутренняя поверхность

Гладкая поверхность вкладыша из PEEK препятствует прилипанию среды, повышая эффективность CIP (очистка на месте) и SIP (стерилизация на месте).

Подходит для фармацевтической, пищевой, химической и других отраслей промышленности со строгими требованиями к чистоте.

Композитная трубка из ПТФЭ с футеровкой из PEEK по сравнению с другими трубками на основе ПТФЭ

Правила быстрого выбора:

Среда, содержащая частицы или высокоскоростная среда внутри + химическая коррозия снаружи + необходима внутренняя стенка с низким коэффициентом трения → Композитная труба из ПТФЭ с футеровкой из PEEK

Среда без частиц внутри + только коррозионная стойкость → трубка из чистого ПТФЭ (более низкая стоимость)

Уплотнения/подшипники (не трубки) + высокая температура + коррозия → Трубка, заполненная PPL

Механические уплотнения (не трубки) + высокая нагрузка + отсутствие коррозии → Трубка, заполненная бронзой+MoS₂

Приложения

Химическая совместимость

Химическая совместимость вкладыша PEEK

Химическая совместимость внешнего слоя из ПТФЭ

Общий вывод

Химическая совместимость композитных труб из ПТФЭ с футеровкой из PEEK распространяется на подавляющее большинство промышленных сред. Единственным существенным исключением является концентрированная серная кислота (PEEK не устойчив). Если требуется перекачивание концентрированной серной кислоты, рассмотрите трубки из первичного ПТФЭ или трубки, заполненные PPL.

Что касается внешних сред, внешний слой из ПТФЭ противостоит практически любой химической коррозии, что позволяет закапывать композитную трубу непосредственно под землей или подвергать воздействию брызг химикатов.

Гарантия качества

100% натуральный ПТФЭ и смолы из ПЭЭК:нет переработанного материала, нет повторного измельчения

Высококачественный вкладыш из PEEK:Доступно импортное или отечественное высококачественное сырье PEEK

Расширенный композитный процесс:прочная связь между подкладкой и внешним слоем — без расслаивания и отслаивания

Настраиваемая толщина вкладыша:с учетом требований к давлению, износу и стоимости

Полная отслеживаемость:сертификаты на материалы предоставляются по запросу

Точный контроль размеров:жесткие допуски по внутреннему и внешнему диаметру обеспечивают совместимость установки

Время выполнения:стандартные размеры на складе (48-72 часа); нестандартные размеры 7-15 дней

Часто задаваемые вопросы

Вопрос: В чем разница между композитной трубкой из ПТФЭ с футеровкой из ПЭЭК и трубкой из ПТФЭ, наполненной PPL? Какой из них мне выбрать?

Ответ: Ключевые различия заключаются в форме продукта и сценарии применения.

Правила быстрого выбора:

Транспортировка сред, содержащих частицы, суспензий, высокоскоростных жидкостей по трубопроводам → Композитная труба с футеровкой из PEEK

Уплотнения клапанов, поршневые кольца, направляющие кольца (не трубопроводы) → Трубка, заполненная PPL (выдерживает более высокие температуры)

Чрезвычайно высокий износ внутри трубы + химическая коррозия снаружи → Композитная труба с футеровкой из PEEK

Итог: Композитная труба с футеровкой из PEEK предназначена для «трубопроводов», специально предназначенных для решения проблем износа внутренних стенок и трения при перекачке жидкости.

Трубка, наполненная PPL, предназначена для «уплотнений», специально предназначенных для высокотемпературных + коррозийных уплотнений и самосмазывания.

Вопрос: Какое давление может выдержать композитная труба из ПТФЭ с футеровкой из PEEK? Будет ли он расслаиваться или шелушиться?

Ответ: Допустимое давление композитных труб из ПТФЭ с футеровкой из PEEK зависит от толщины футеровки и качества процесса изготовления композита.

Стандартные характеристики: Выдерживает перекачивание жидкости под давлением от среднего до высокого (точное давление зависит от диаметра, толщины стенки и толщины вкладыша, свяжитесь с нами и сообщите свои рабочие параметры для оценки)

Конструкция против расслоения: Мы используем специализированные процессы обработки композитов, которые создают химическое соединение и механическое соединение на границе раздела PEEK/PTFE, прочность соединения намного превосходит обычное физическое ламинирование.

Соответствие температурному расширению: PEEK и PTFE имеют сравнимые коэффициенты теплового расширения (PEEK ~4,7×10⁻⁵/°C, PTFE ~10-12×10⁻⁵/°C), что сводит к минимуму риск расслоения из-за дифференциального теплового расширения во всем температурном диапазоне.

Рекомендуемый рабочий диапазон: Отсутствие расслаивания и отслаивания при нормальных условиях эксплуатации при температуре от -100°C до +250°C.

Рекомендация: Для условий экстремально высокого давления или суровых температурных циклов предоставьте подробные параметры, наша команда может выполнить индивидуальные оценки и оптимизировать процесс.

Вопрос: Насколько толстой может быть подкладка из PEEK? Всегда ли более толстый лайнер лучше?

Ответ: Толщина вкладыша из PEEK обычно составляет 0,5–3,0 мм. Оптимальная толщина зависит от следующих факторов:

Философия дизайна: Композитная трубка не по принципу «чем толще, тем лучше». Чрезмерная толщина футеровки увеличивает жесткость стенок, снижает гибкость и увеличивает затраты (PEEK намного дороже, чем PTFE).

Композитная структура направлена ​​на «оптимальное сочетание внутренних и внешних свойств материала», гильза должна только удовлетворять требованиям износостойкости и низкого трения, а внешний слой обеспечивает структурную поддержку и химическую защиту.

Определяющие факторы толщины:

Абразивность среды (концентрация частиц, скорость потока)

Рабочее давление системы

Диаметр трубки

Требования к температуре

Рекомендация: Учитывая ваши конкретные условия эксплуатации (тип среды, содержание частиц, скорость потока, давление, температура), наша команда порекомендует решение по оптимальной толщине футеровки, отвечающее требованиям производительности и помогающее контролировать затраты.

Вопрос: Каков коэффициент трения внутренней стенки композитной трубы с футеровкой из PEEK? Насколько можно снизить падение давления?

Ответ: Вкладыш из ПЭЭК имеет коэффициент трения 0,15-0,35 (в условиях самосмазывания).

Сравнение перепада давления (инженерная оценка):

При одинаковом диаметре и скорости потока коэффициент сопротивления трения у лейнера из ПЭЭК значительно ниже, чем у труб из нержавеющей и углеродистой стали (коэффициент трения стали составляет примерно 0,5-0,8).

По сравнению с трубками из первичного ПТФЭ (коэффициент трения 0,04-0,10), вкладыш из ПЭЭК имеет немного более высокий коэффициент трения, но преимущество ПЭЭК заключается в износостойкости и способности выдерживать давление, в переносе быстроизнашивающихся сред, на стенках труб из ПТФЭ быстро образуются канавки из-за эрозии, шероховатость поверхности резко увеличивается, а фактическое падение давления быстро возрастает. Вкладыш из PEEK сохраняет гладкую поверхность в течение длительного времени, обеспечивая более стабильное и более низкое падение давления на протяжении всего жизненного цикла.

Рекомендация: Для перекачки на большие расстояния или высокоскоростных применений преимущество долговременного перепада давления футеровки из PEEK особенно важно — существенное снижение затрат на электроэнергию при перекачке.

Вопрос: Можно ли использовать композитные трубы с футеровкой из PEEK для перекачки концентрированной серной кислоты?

А: ❌ Нет.

ПЭЭК растворим только в концентрированной серной кислоте, он быстро растворяется и разрушается в средах концентрированной серной кислоты. В то время как внешний слой из ПТФЭ устойчив к концентрированной серной кислоте, футеровка из ПЭЭК непосредственно контактирует со средой и не может противостоять коррозии концентрированной серной кислотой.

Альтернативы:

Перекачивание концентрированной серной кислоты → Выберите трубку из первичного ПТФЭ (первичный ПТФЭ устойчив к концентрированной серной кислоте)

Или выберите трубку из ПТФЭ, заполненную PPL (как PPL, так и ПТФЭ устойчивы к концентрированной серной кислоте).

Другие СМИ:Помимо концентрированной серной кислоты, вкладыш из PEEK устойчив к разбавленной серной кислоте, соляной кислоте, азотной кислоте, сильным щелочам, органическим растворителям, маслам, углеводородам, высокотемпературному пару и многому другому.

Вопрос: Каковы основные ограничения композитных труб из ПТФЭ с футеровкой из PEEK?

А:

Предел температуры: Непрерывная эксплуатация при температуре 250°C, что ниже, чем у трубки, наполненной PPL, 260°C. При более высоких температурных требованиях рассмотрите возможность использования трубок, заполненных PPL.

Несовместимость с концентрированной серной кислотой: PEEK растворяется в концентрированной серной кислоте. Для перекачки концентрированной серной кислоты выберите трубку из чистого ПТФЭ или трубку, заполненную PPL.

Расходы: Сырье из PEEK дорогое, поэтому композитные трубки стоят дороже, чем трубки из первичного ПТФЭ и трубки, наполненные PPL.

Однако в условиях повышенного износа и высокой коррозии значительно более длительный срок службы по сравнению с трубками из первичного ПТФЭ обеспечивает существенно более низкую совокупную стоимость владения (TCO).

Немного более высокий коэффициент трения, чем у ПТФЭ: для применений со сверхнизким трением (например, прецизионных инструментальных трубок) без износа более подходящими могут быть трубы из первичного ПТФЭ.

Правило быстрого принятия решения:

Нужна износостойкость + низкое трение + коррозионная стойкость для трубопроводов для перекачки жидкости → Композитная труба с футеровкой из PEEK является оптимальным решением.

Статические уплотнения или износостойкие трубы → трубы из первичного ПТФЭ более экономичны.

Сверхвысокие температуры (>250°C) + коррозионная обработка → более подходящей является трубка, наполненная PPL.
