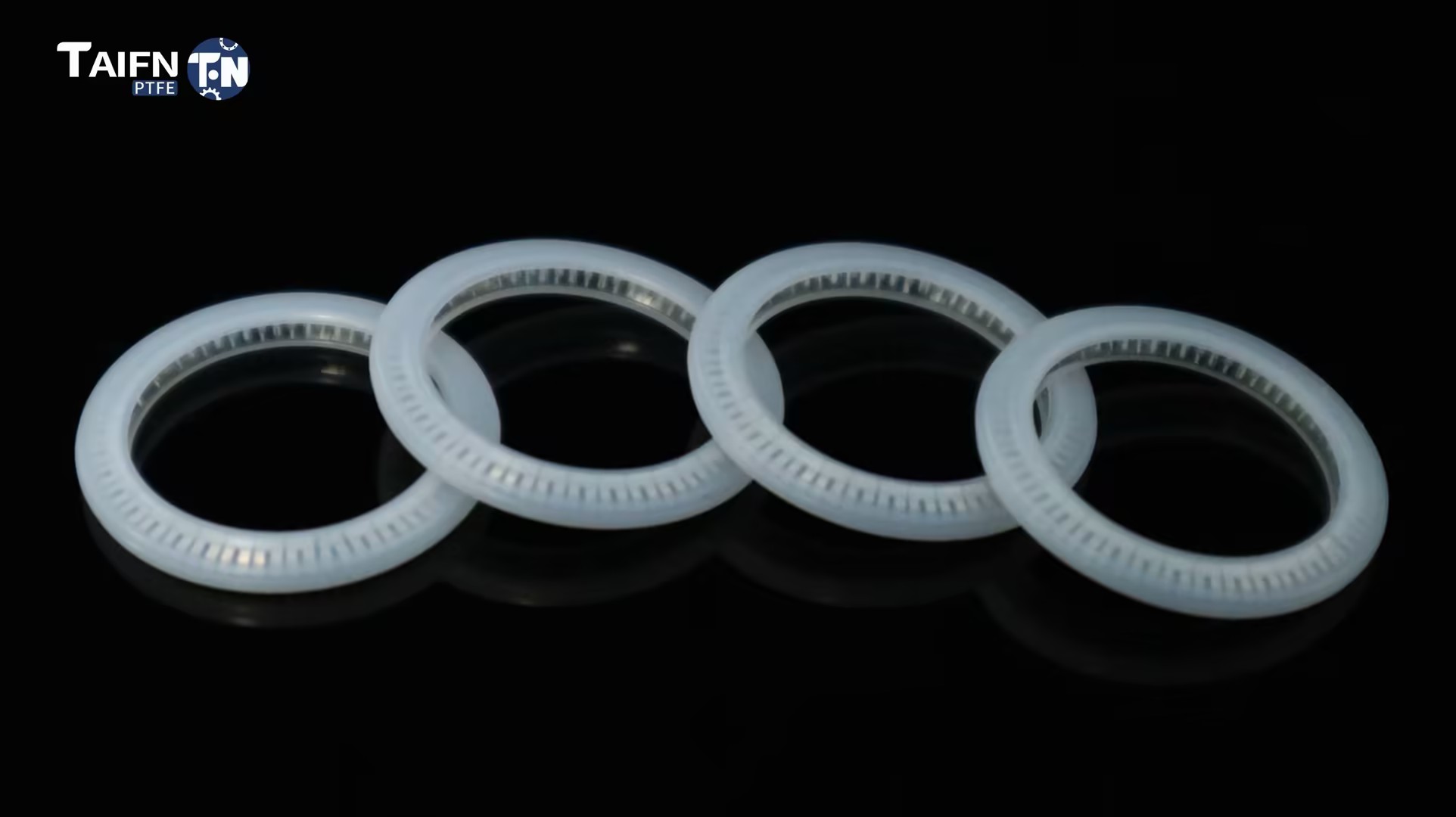

Пружинное уплотнение U-типа

Пружинное уплотнение U-типа состоит из U-образной оболочки из ПТФЭ и внутренней металлической пружины, что делает его пригодным для широкого диапазона условий эксплуатации, включая статические, возвратно-поступательные и вращательные. Являясь профессиональным поставщиком уплотнений из ПТФЭ, компания Taifno имеет сертификаты ISO 9001 и ISO 14001, а наша продукция соответствует таким стандартам, как CE и FDA. Мы предлагаем услуги по настройке OEM; Пожалуйста, не стесняйтесь отправлять данные вашей заявки, и мы предоставим ценовое предложение и ответим вам в течение 24 часов.

Отправить запрос

Описание продукта

Пружина в подпружиненном уплотнении U-образного типа обеспечивает усилие уплотнения в условиях нулевого давления; Когда давление системы поступает в U-образную полость, оно сильнее прижимает уплотнительные кромки к валу. Чем выше давление, тем плотнее уплотнение.

Кроме того, материал ПТФЭ обладает превосходной универсальной химической стойкостью и широким диапазоном рабочих температур от -180°C до +200°C; он выдерживает давление до 40 МПа (динамическое) / 60 МПа (статическое) и линейную скорость до 15 м/с, что делает его пригодным для широкого диапазона условий эксплуатации.

Что такое пружинное уплотнение U-образного типа?

Пружинное уплотнение U-образного типа представляет собой U-образную оболочку из ПТФЭ с металлической пружиной внутри. Это однонаправленный уплотнительный элемент, предназначенный для штока (внутреннее уплотнение) или поршня (внешнее уплотнение).

Как это работает:

Нулевое давление: пружина обеспечивает первоначальное усилие уплотнения, уплотняет даже тогда, когда система не находится под давлением.

Под давлением: давление системы попадает в U-образную полость и сильнее прижимает уплотнительные кромки к сопрягаемой поверхности, давление = более плотное уплотнение.

Автономное питание: пружина компенсирует износ, допуски оборудования и температурные циклы, сохраняя усилие уплотнения с течением времени.

U-Type или V-Type: какой вам нужен?

Особенность	U-тип	V-тип
Направление уплотнения	Радиальные — штоки поршней, стержни клапанов	Осевые — фланцы, крышки, торцы
Лучшее для	Динамическое уплотнение (поступательное/вращательное)	Статическое уплотнение
Диапазон давления	До 40-60 МПа	До 60 МПа
Скорость	До 15 м/с (возвратно-поступательное движение)	Нижний — статический или тихоходный поворотный

Почему стоит выбрать U-тип?

Проблема	Как U-Type решает эту проблему
Уплотнительные кольца протекают при нулевом давлении.	Пружина обеспечивает уплотняющее усилие — отсутствие «пусковой утечки»
Резина разлагается в химикатах	Оболочка из ПТФЭ химически инертна — pH 0–14, универсальная стойкость.
Эластомеры выходят из строя при температуре выше +150°C.	Ручки от -180°C до +200°C
Высокое трение — прерывистое скольжение	ПТФЭ имеет минимальное трение — плавное движение, без скачков.
Уплотнительные кольца выходят из строя на движущихся валах	Предназначен для возвратно-поступательного и вращательного движения — динамическое уплотнение.
Частая замена	Пружина компенсирует износ — служит годами, а не месяцами

Руководство по сравнению и выбору

U-тип, уплотнительное кольцо и V-тип

Особенность	Пружинное уплотнение U-типа	уплотнительное кольцо	Пружинное уплотнение V-типа
Уплотнение нулевого давления	✅ Да — пружина обеспечивает силу	❌ Нет	✅ Да
Давление — Динамическое	До 40 МПа	Умеренный	Ниже
Давление — статическое	До 60 МПа	Умеренный	До 60 МПа
Температура	от -180°С до +200°С	от -180°С до +200°С	от -180°С до +200°С
Химическая стойкость	★★★★★ универсальный	★★☆☆☆	★★★★★
Трение	★★★★★ самый низкий	★★★★☆	★★★★★
Движение вала	Поступательно-поступательные и поворотные	Только статический	Статический/низкоскоростной
Компенсация износа	✅Весна компенсирует	❌ Нет	✅ Да
Лучшее для	Поршневые штоки, стержни клапанов	Общая статика	Фланцы, крышки
Расходы	$$$	$	$$$

Руководство по быстрому выбору

Если ваша услуга...	Выбирать...
Поршневые штоки, стержни клапанов — возвратно-поступательное движение	Тип U со спиральной/консольной пружиной
Вращающиеся валы — низкая скорость вращения	Тип U с консольной пружиной
Фланцы, крышки, торцы — статическое уплотнение	V-тип
Универсальная, недорогая, чистая среда	уплотнительное кольцо
Высокое давление (до 60 МПа)	Тип U с опорными кольцами
Экстремальные температуры (от -180°C до +200°C)	Тип U с пружиной Elgiloy/Hastelloy
Контакт с пищевыми продуктами/фармацевтическими продуктами — соответствие требованиям FDA	Тип U с рубашкой из чистого ПТФЭ

Основные приложения

Промышленность	Приложение
Химическая обработка	Поршневые насосы, стержни клапанов, реакторы — кислоты, растворители, агрессивные химикаты.
Фармацевтический	Оборудование для стерильной обработки и розлива — FDA/USP, стерилизация CIP/SIP.
Еда и напитки	Санитарные клапаны, разливочные машины — соответствие FDA, жидкости CIP
Полупроводник	Газовые и химические уплотнения высокой чистоты, вакуумные системы — сверхчистота
Нефть и газ	Устьевое оборудование, регулирующая арматура, насосы — высокого давления, H₂S
Аэрокосмическая промышленность	Гидравлические системы, топливные системы — экстремальные температуры, высокая надежность

Реальные приложения

Практический пример 1: Химический насос — срок службы в 3 раза дольше

Задача: химический завод каждые 2–3 месяца заменял резиновые уплотнительные кольца на поршневых насосах, работающих с растворителями, из-за набухания и затвердевания, что приводило к перебоям в производстве.

Решение: установлено подпружиненное уплотнение U-образного типа с рубашкой из углеродного наполнителя из ПТФЭ и пружиной из нержавеющей стали 316. Сохранена стандартная конструкция канавок AS568A.

Результат: уплотнения прослужили более 9 месяцев, что в 3 раза дольше, чем резиновые. Нулевая утечка. Интервалы технического обслуживания увеличены от недель до сезонов.

Пример 2: Фармацевтический наполнитель — соответствие требованиям FDA

Задача: фармацевтической разливочной машине требовалось уплотнение для поворотного клапана, предназначенного для работы со стерильным продуктом. Резиновые уплотнительные кольца не прошли испытания FDA на экстрагируемые вещества.

Решение: Поставляется пружинное уплотнение U-образного типа с рубашкой из чистого ПТФЭ и пружиной из нержавеющей стали 316. Материал, соответствующий требованиям FDA. Предоставляется полная документация.

Результат: Пройдено тестирование FDA на экстрагируемые вещества. Seal выдержал многократные циклы стерилизации CIP/SIP. Никаких замен за 18 месяцев.

Примечание. Фактические результаты зависят от условий применения. Свяжитесь с нами для получения рекомендаций по конкретному применению.

Factory Factory Factory Factory

Технические характеристики

Свойства продукта

Параметр	Ценить
Температурный диапазон	От -180°C до +200°C (в зависимости от марки)
Давление — Динамическое	До 40 МПа (с опорными кольцами: до 60 МПа)
Давление — статическое	До 60 МПа
Скорость — возвратно-поступательное движение	До 15 м/с
Скорость — поворотная	До 1-3 м/с
Материал	Оболочка из ПТФЭ + пружина из нержавеющей стали (301/316)
Химическая стойкость	pH 0-14 — практически универсален
Тип уплотнения	Радиальное уплотнение — шток или поршень

Варианты материала куртки

Оценка	Лучшее для	Ключевое преимущество	Химический предел
Девственный ПТФЭ	Чистые химикаты, заявки FDA, общее обслуживание	Универсальная химическая стойкость, минимальное трение, соответствие требованиям FDA.	Мягкая — меньшая износостойкость
Углеродистый ПТФЭ	Высокая скорость, рассеивание тепла, антистатический	Теплопроводность, улучшенное сопротивление ползучести	Не для сильных окислителей
Стеклонаполненный ПТФЭ	Абразивные среды, высокий износ, шламы	Повышенная механическая прочность, износостойкость.	Не для HF или сильных щелочей.
ПТФЭ, наполненный MoS₂	Липкая среда, низкий крутящий момент, улучшенная смазывающая способность.	Снижение трения, повышенная износостойкость.	Не для окисляющих кислот

Варианты материалов пружины

Пружинный материал	Лучшее для
301 СС / 316 СС	Общие химические услуги, умеренные температуры
316Л СС	Повышенная коррозионная стойкость — агрессивные химикаты, соленая вода.
Эльгилой®	Отличная коррозионная стойкость, высокая температура — авиакосмическая промышленность, критические условия.
Хастеллой® C-276	Чрезвычайная коррозионная стойкость — высокоагрессивные химические вещества, кислоты
Инконель®	Устойчивость к высоким температурам — экстремальные температуры (+260°C+)

Варианты пружинного типа

Тип пружины	Лучшее для	Ключевая особенность
Винтовая пружина	Высокое давление, статика/низкоскоростная динамика	Высочайшая нагрузка, постоянная предварительная нагрузка
Консольная пружина	Динамическое уплотнение, абразивные среды	Нагрузка на край кромки — царапающее действие
V-Пружина	Пониженное трение, умеренное давление	Мягкая пружина, низкое трение.

Гарантия качества Таифно

100 % первичная смола из ПТФЭ — без переизмельчения и переработки материалов. Стабильное качество, партия за партией.

Прецизионная обработка на станке с ЧПУ — никаких затрат на пресс-формы. Нестандартные размеры от 5 мм до 3300 мм в диаметре.

Полная отслеживаемость — каждую партию можно проследить от сырья до готовой печати. Сертификаты на материалы по запросу.

Сертификат ISO 9001 — производственные процессы сертифицированы в соответствии с системами управления качеством ISO.

Доступны марки, соответствующие требованиям FDA — чистый ПТФЭ соответствует требованиям FDA 21 CFR 177.1550 и BfR.

Доступны пружинные сплавы — стандарт из нержавеющей стали 301/316; Элгилой, Хастеллой, Инконель для экстремальных условий.

Совместимость со стандартными канавками — подходит для стандартных канавок для уплотнительных колец AS568A, DIN 3771.

Test Test Test Test

Часто задаваемые вопросы

Вопрос: Что такое пружинное уплотнение U-образного типа и когда его следует использовать?

A: U-образная оболочка из ПТФЭ с металлической пружиной внутри. Уплотняет от нулевого давления до высокого давления (до 60 МПа) на движущихся валах.

Используйте его при выходе из строя уплотнительных колец или резиновых манжетных уплотнений, на штоках поршней, стержнях клапанов, а также в динамических системах, работающих с агрессивными химикатами, экстремальными температурами или высоким давлением.

U-тип против V-типа: U-тип — это радиальное уплотнение для поршневых штоков и стержней клапанов. V-тип — осевое уплотнение для фланцев и крышек.

Если вы герметизируете движущийся стержень: выберите U-тип.

При уплотнении фланца или крышки: выберите V-тип.

Вопрос: Сколько стоит пружинное уплотнение U-образного типа?

О: Стоимость зависит от диаметра, материала оболочки, сплава пружины, типа пружины и количества. Стандартные размеры начинаются примерно с X-X-Y. Нестандартные размеры указаны на чертеже.

Стоимость ударных пружин из сплава пружины: нержавеющая сталь 301/316 (стандартная, самая низкая стоимость) → Elgiloy/Hastelloy (экстремальная коррозия/высокая температура, более высокая стоимость).

Тип пружины влияет на стоимость: спиральная (более высокая нагрузка) или консольная (динамическое царапание) или V-образная пружина (низкое трение).

Вопрос: Каковы ограничения и наиболее распространенные ошибки при установке?

А: Температура: от -180°C до +200°C (в зависимости от марки).

Давление: до 40 МПа (динамическое)/60 МПа (статическое).

Скорость: до 15 м/с (поступательно-поступательное), до 1-3 м/с (поворотное).

Химические пределы:

Оболочка из ПТФЭ: не подходит для расплавленных щелочных металлов или элементарного фтора.

Стеклонаполненный: не подходит для HF или сильных щелочей.

С углеродным наполнением: не для сильных окислителей.

Три типичные ошибки:

(1) Повреждение кромки во время установки: проверьте перед установкой.

(2) Чрезмерная затяжка или неправильная конструкция канавок: уплотнения U-образного типа подходят к канавкам стандартных уплотнительных колец AS568A. Неправильные размеры повредят уплотнение.

(3) Установка назад: уплотнения U-типа являются направленными. U-образное отверстие должно быть обращено к стороне давления (где давление попадает в букву «U»).
